Проект котельной расположенной в г.Кызылорда,

Проект котельной с 2 котлоагрегатами мощностью 2500, 5000 тг/пара, с мазутными горелками.

Тепломеханическая часть проекта производственной котельной разработана на основании
задания на проектирование и в соответствии с действующими нормативными документами:
- СНиП РК 4.02-08-2003 "Котельные установки";
- "Правил устройства и безопасной эксплуатации паровых и водогрейных котлов";
- "Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды";
- "Правил устройства и безопасной эксплуатации сосудов, работающих под давлением".
Котельная предназначена для технологического пароснабжения нефтеперерабатывающего завода. Основное топливо котельной - мазут, вспомогательное - дизельное топливо.
По надежности отпуска тепла котельная относится ко второй категории.
Режим работы котельной - круглосуточный. Система теплоснабжения закрытая, с централизованной системой приготовления горячей воды.
В котельной установлены два паровых котла:
- типа LOOS Universal UL-S-5.0, паропроизводительностью 5 т/час;
- типа LOOS Universal UL-S-2.5, паропроизводительностью 2.5 т/час.
Котлы оборудованы горелками марки фирмы "Weishaupt", Германия.
Каждый котлоагрегат оснащен автоматикой защиты и управления.
Дымовые газы от котлов отводятся по металлическому газоходу к дымовой трубе. Диаметр трубы 700мм, Н=11.8м. Газоходы до дымовой трубы из кровельной листовой стали толщиной б=2мм.
Доставка дизельного топлива осуществляется автотранспортом. Для хранения топлива предусмотрены два бака емкостью 1.5 и 2 м3.
Для умягчения воды, необходимой для питания котлов проектом предусмотрена подпиточная установка, которая состоит из:
- блочной водоподготовительной установки из 3-х регенераторов;
- бака запаса умягченной подпиточной воды V=6,0 м3;
- подпиточного насоса.
Водопроводная (исходная) вода поступает в блочную водоподготовительную установку, откуда четырьмя (два в работе, два в резерве) питательными насосами подается на котлы.
Освещение в дневное время - естественное, через оконные проемы. В ночное время - рабочее освещение осуществляется посредством люминесцентных ламп дневного света. Кроме того, имеется аварийное освещение - аккумуляторными фонарями, напряжением 12 В.
Вентиляция помещения естественная, осуществляется через окна.
Трубопроводы приняты стальные бесшовные по ГОСТ 8732-78, ГОСТ 8734-75.
Запорная арматура - стальная.
Горизонтальные участки трубопроводов должны иметь уклон не менее 0.002 по ходу движения среды. Нижние и концевые точки паропроводов должны иметь устройства для периодической продувки и отвода конденсата (штуцера с вентилями). На трубопроводах воды установить в высших точках воздушники, в нижних точках - спускные вентили.
Антикоррозийное покрытие трубопроводов - масляно-битумное покрытие за 2 раза по грунту ГФ 021, ГОСТ 25129-82.
Тепловая изоляция трубопроводов - прошивные минераловатные маты марки "URSA" б=60мм, ГОСТ 21880-94*. Покровный слой - фольгоизол.

Состав: Проект котельной с 2 котлоагрегатами. Язык документа

Софт: AutoCAD 2010

Каталог / Инженерные системы / Теплоснабжение / Проект котельной расположенной в г.Кызылорда,

Просмотр файлов

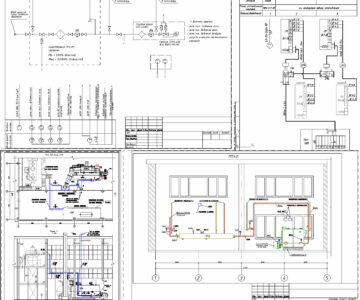

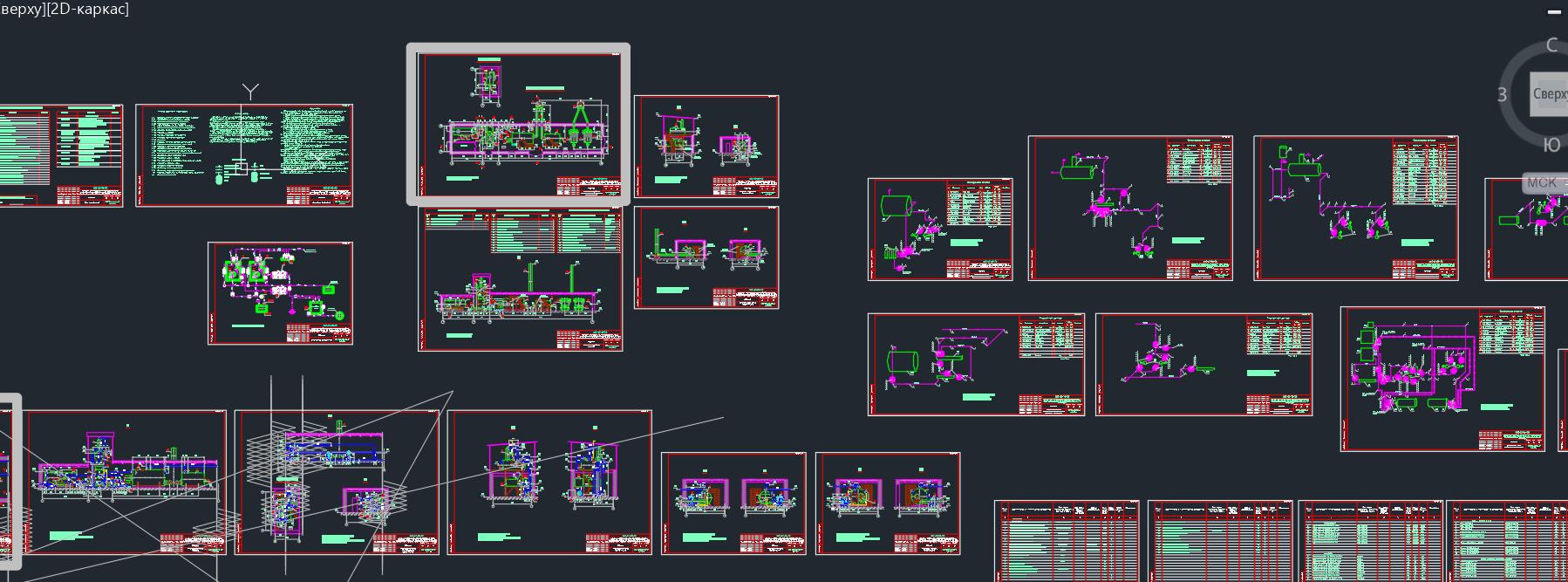

Котельная (25.12.12)(1).dwg
