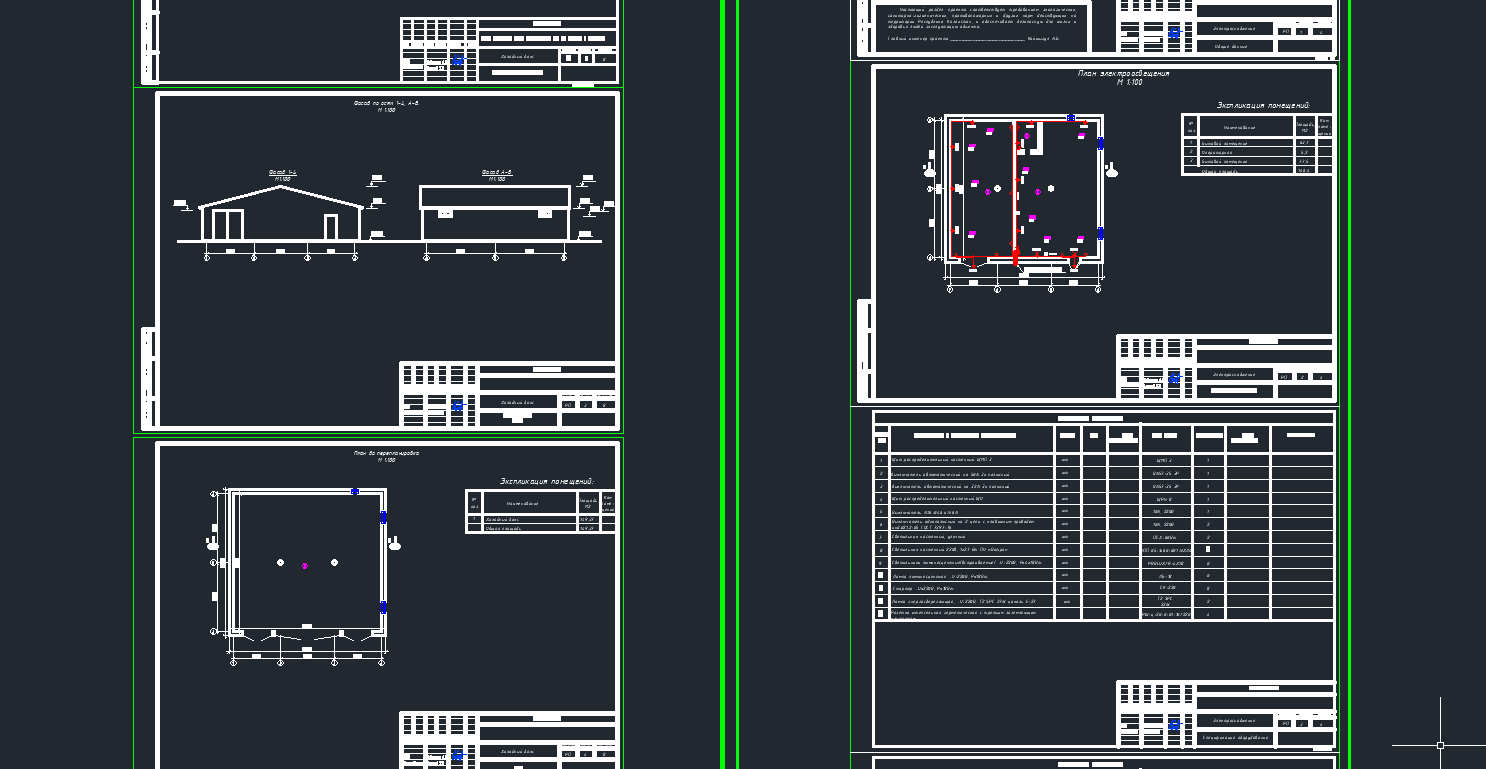

Рабочий проект котельной

Рабочий проект котельная проект АС часть и ЭО. Фундаменты ленточные монолитные из бетона кл.В20 нормальной плотности на сульфатостойком портландцементе. Под фундамент устраивается утрамбованная щебеночная и гравийно-песчаная подготовка толщиной 200мм
Наружные стены выполняются из газоблока толщ.200мм. на специальном клее с утеплением пенополистиролом толщ. 30мм. (ГОСТ 15588-86).
Заполнение оконных проёмов - блоки оконные из ПВХ профилей с двойным стеклопакетом (ГОСТ 30674-99).
Заполнение дверных проёмов - наружные и деревянные внутренние двери (ГОСТ 31173-2003 и ГОСТ 6629-88),
Кровля - из профлист С8, по деревянным стропилам.
Полы - согласно экспликации полов.
Внутренняя отделка - согласно "Ведомости отделки помещений".
Наружная отделка - облицовывается керамичесчим кирпичом 250х120х65мм. светло-желтого цвета с расшивкой швов. Для художественной выразительности фасада по углам здания и под оконными проемами облицовывается керамическими кирпичами коричневого цветка. Кирпич выпускают за общую поверхность стены на 50мм.
Цоколь - облицевать декоративными фасадными камнями на высоту 300 мм от уровня земли.

Состав: АС, ЭО Язык документа

Софт: AutoCAD 2007

Сайт: www

Файлы:

Каталог / Строительство / Рабочий проект котельной

котельная универ Баишева 1.dwg
