Котельная ТМ

Теплопостачання механічної майстерні з гаражем, складом та пожпостом передбачено від теплогенераторних (основної) тепловою потужністю 67 кВт з газовим котлом або 62 кВт з пелетним твердопаливим котлом.
Теплоносій - вода з параметрами 60-40°С (80-60°С).
Паливо:газ низького тиску (Р=2,0кПа) до газового котла та пелети до твердопаливного котла. Витрата газу газового котла при 15°С складає 6,9 м³/год. Витрата основного палива при номінальній потужності пелетного твердопаливного котла - 15,3 кг/год.
Проектом передбачаеться встановлення настінного газового конденсаційного котла Vaillant eco TEC plus VU OE 656/4-5 (основного) та твердопаливного котла на пелетах ALTEP Duo Pellet N КТ-2ЕSHN 62 в приміщеннях теплогенераторних.
Пульт керування, встановлений на (основному) газовому котлі, забезпечує автоматичну роботу газових котлів. Твердопалівні котли типу КТ-2Е-SHN працюють у автоматичному режимі. Паливо для роботи котла транспортується автоматично за допомогою шнекового пристрою подачі з паливного бункера, який розташований поруч з котлом.
Теплогенераторні обладнані насосними групами контуру опалення побутових приміщень, контуру опалення виробничих приміщень, контуру опалення приміщень гаража та теплопостачання системи гарячого водопостачання.
Для приготування гарячої води передбачена геліосистема auroFLOW plus з водопідігрівачем ємкісним Vaillant auroSTOR VIH S 300 V=300л.
Для компенсації теплових розширень води в системі теплопостачання та обладнання теплогенераторної передбачена установка розширювальних баків мембранного типу REFLEX ємкістю V=50 л і V=18 л.
Для видалення повітря із системи у верхній зоні трубопроводів передбачені автоматичні повітрявідводчики.
Обладнання теплогенераторних працює в автоматичному режимі без постійного обслуговуючого персоналу та передбачає сигналізацію про такі режими: падіння тиску води в котлі, перегрівання котла, зниження (підвищення) тиску газу перед пальником котла, наявність електроживлення.
Регулювання температури теплоносія в залежності від температури зовнішнього повітря передбачено прі роботі з (основнім) газовим котлом регулятором multiMATIC VRC 700/4 при роботі, а прі роботі з твердопаливиним котлом електронним регулятором ECL Comfort 110.
Трубопроводи прямої та зворотньої мережевої води виконати із сталевих водогазопровідних труб згідно ГОСТ 3262-75.
До нанесення ізоляції поверхні очистити від іржі і покрити для антикорозійного захисту масляно-бітумним покриттям БТ-177. Неізольовані трубопроводи фарбуються олійною фарбою за 2 рази.
Після монтажу трубопроводів та обладнання провести випробування на міцність та щільність.
Димові гази від (основного) газового котла відводиться газоходами Ø110/Ø160 через стіну, а від твердопаливного котла газоходами Ø250/Ø310 через покрівлю генераторної.
Вентиляція приміщення теплогенераторної припливно-витяжна з природним спонуканням з 3-х кратним повітрообміном.

Состав: Рабочий проект Язык документа

Софт: AutoCAD 2010

Файлы:

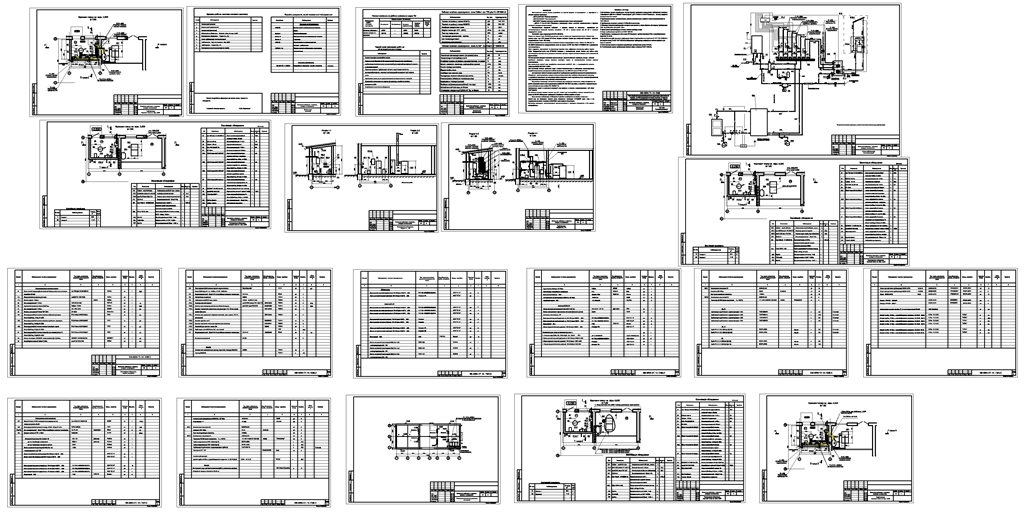

ТМК_мехмастерская_Марьянское з пелетним котлом 07,07,2018 посл.dwg
