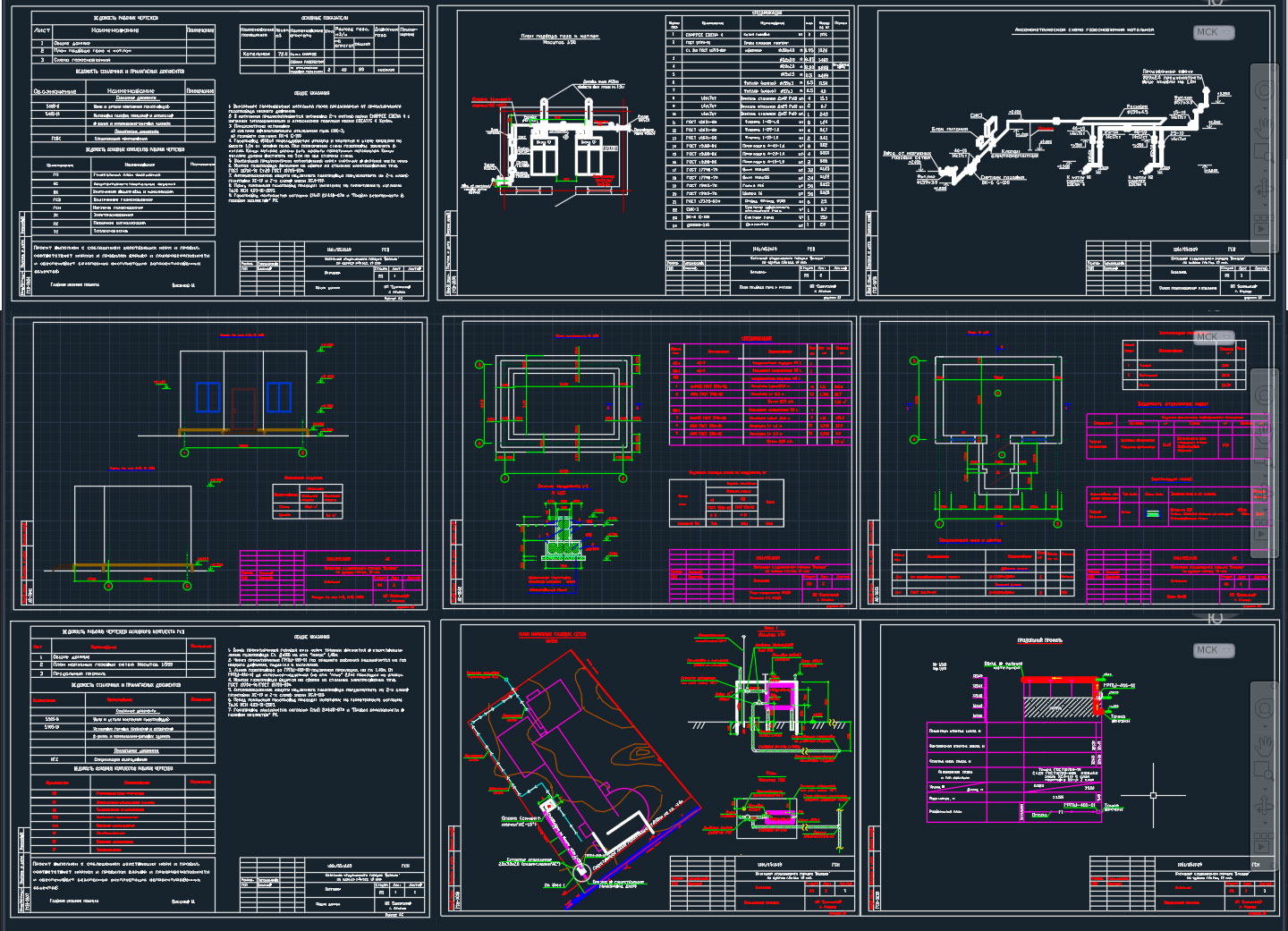

Котельная студенческого городка

рабочий проект котельной студенческого городка "Болашак", город Актау

1. Внутреннее газоснабжение котельной газом предусморено от проектируемого газопровода низкого давления.
2. В котельной предусматривается установка 2-х котлов марки CHAPPEE EDENA 4 c чугунным теплообменником и атмосферной горелкой марки CREATIS 4 Xeninm.
3. Предусмотрена установка:
а) системы автоматического отключения газа СИК-3;
б) газового счетчика ВК-6 G-100.
4. Газопровод ∅108х4 прокладывается открыто и крепится к стене крючьями на высоте 1,2м от уровня пола. При пересечении стены газопровод заключить в футляр. Концы футляра должны быть закрыты герметичным материалом. Концы футляра должны выступать на 5см по обе стороны стены.
5. Вентиляция предусмотрена естественная через форточку в верхней части окна.
6. Монтаж газопровода выполнен на сварке из стальных электросварных труб ГОСТ 10704-91 Ст.20 ГОСТ 10705-80*.
7. Антикоррозионную защиту надземного газопровода предусмотреть из 2-х слоев грунтовки ХС-10 и 2-х слоев эмали ХСЛ-010.
8. Перед покраской газопровод проходит испытание на герметичность согласно Тб.16 МСН 4.03-01-2003.
9. Газопровод монтируется согласно СНиП 2.04.08-87* и "Правил безопасности в газовом хозяйстве" РК.

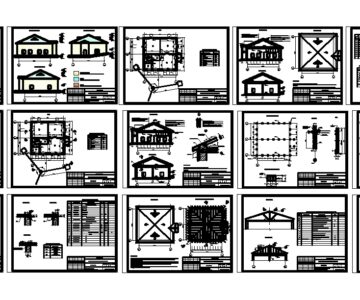

1. Исходные данные АС
Комплект чертежей марки АС здания котельной разработан для следующих природно-климатических условий:
- снеговая нагрузка 50кг/м2;
- скоростной напор ветра 48кг/м2
-температура наружного воздуха - минус 17 С;
- глубина промерзания грунтов 0,8м
2. Архитектурно-планировочные и конструктивные решения
2.1 Проектируемое здание - котельная. Высота здания 3,0 м от уровня пола до низа покрытия. Имеет прямоугольную форму в плане с размерами в осях 6,0 х 4,0 м. с пристроенным тамбуром с размерами 2,0х1,5 м.
2.2 Конструктивное решение Стены-из ракушеблоков толщиной 400 мм по ГОСТ 4001-84с Покрытие-сборные ж.б плиты по ГОСТ 28042-89 Полы- бетон класса В20. Перемычки-сборные ж.б. по серии 1.038.1 вып. 1. Кровля плоская с устройством организованного водостока Окна - металлопластиковые индивидуального изготовления. Дверь- металлическая индивидуального изготовления. При производстве строительно монтажных работ необходимо руководствоваться указаниями СНиП РК А 3.2.5-96 "Техника безопасности" Наружная отделка: Стены-штукатурка с нанесением фасадной краски Цоколь-масляная окраска Внутренная отделка: на листе АС-4 2
Площадь застройки 31,16 м 2
Полезная площадь 22,24 м 3
Строительный обьем 124,64 м
