Проект модульной котельной из металлопрофиля (ГСП)

Здание модульно-блочной котельной одноэтажное, каркасное, прямоугольное в плане, размером в осях 3,64х6,06 м с шагом рам 1,5 м. Общая высота от поверхности земли до конька крыши 3,1 м. Здание котельной предназначено для размещения обогревательных котлов (котлы настенные навесные). Здание каркасное с навесными стеновыми панелями. Каркас и опорная рама металлические из гнуто сварного профиля (ГСП). Фундаменты – сборные ленточные. Наружные стены из трехслойных сэндвич-панелей горизонтальной навески с наполнителем из минераловатной плиты толщиной 100 мм. Покрытие выполнено из кровельных трехслойных сэндвич-панелей с наполнителем из минераловатной плиты толщиной 100 мм

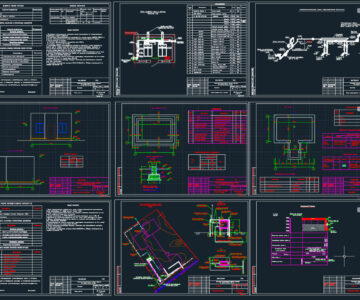

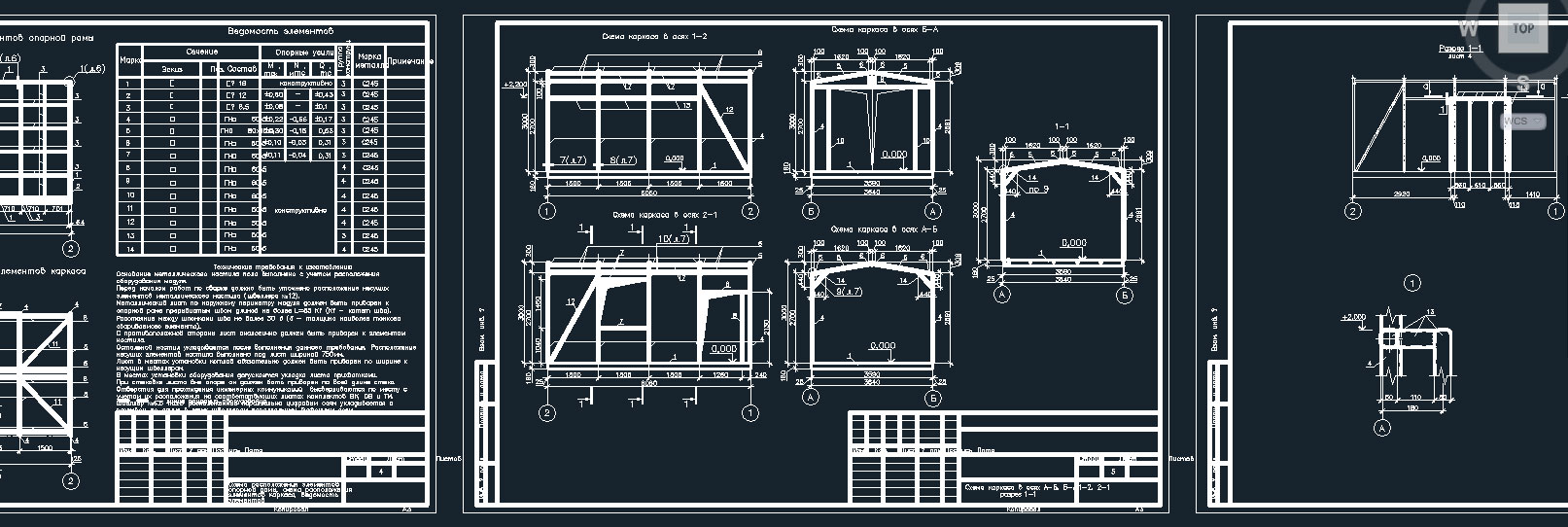

Состав: Спецификация металлопроката, схема расположения элементов опорной рамы и каркаса (стоек, балок, прогонов, связей, ригелей), несущая рама для навески котлов, узлы, план на отм. 0.000, разрез 1-1, схема раскладки панелей кровли, узлы по монтажу сэндвич-панелей, план фундаментов, козырек, жалюзийная решетка, дренажный приямок, план отверстий Язык документа

Софт: AutoCAD 2007
