Модульная котельная 6х4м. АР+КР

Автономная котельная мощностью 132 кВт
Здание одноэтажное с плоской кровлей. Габариты в плане 6х4м. Состав помещений - котельный зал.

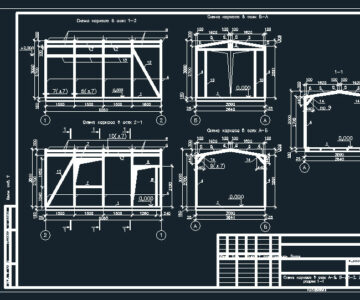

Конструктивная система - металлокаркас, несущие элементы покрытия - металлические фермы, ригели. Ограждающие конструкции стен - сэндвич-панели. Монтаж узлов проводить согласно технического каталога производителя.
Кровля - сэндвич-панели. Уклон кровли 10%.

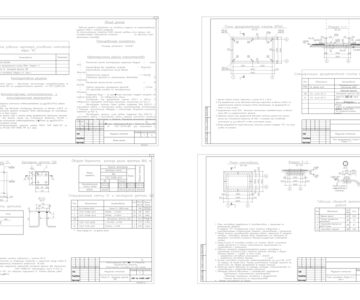

Фундаменты - ж/б монолитные ростверк. Цоколь - ж/б. Для монолитных железобетонных конструкций принят бетон:
- монолитная плита B25, F150, W6
- бетонная подготовка В7.5
Оконные и дверные блоки - металлопластик с одинарным остеклением.
Площадь легкосбрасываемых конструкций при взрыве на объекте соответствует нормативам (не менее 3% от строительного объема).
Несущие элементы металлокаркаса защищены противопожарной краской "Джокер", что повышает предел огнестойкости конструкций до 90 минут.

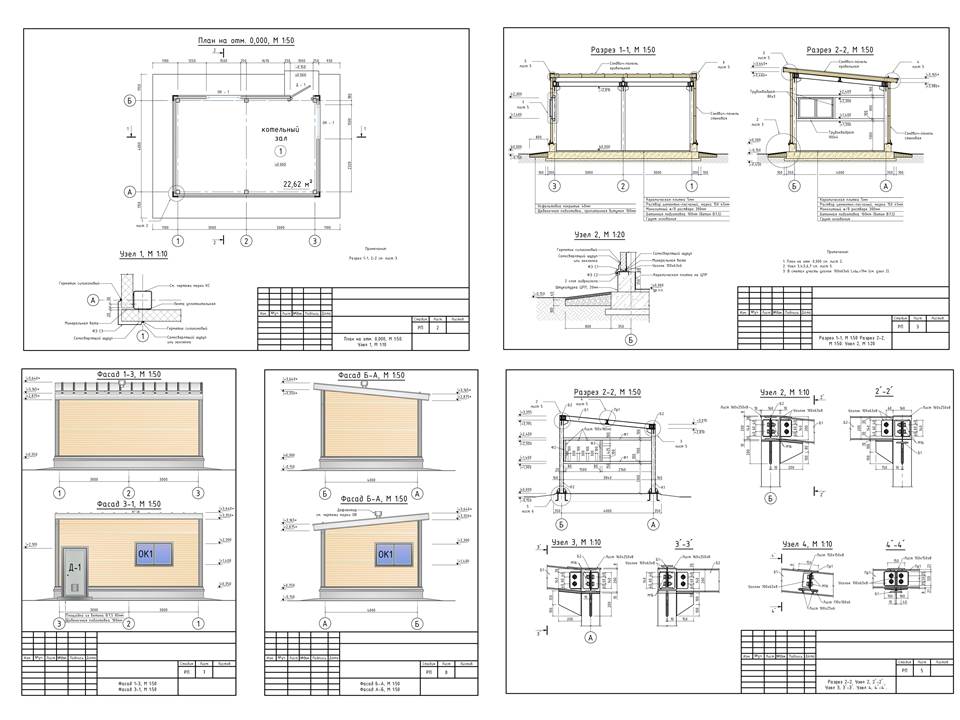

Состав: План, разрезы, фасады, узлы, фундаментная плита, спецификация материалов Язык документа

Софт: AutoCAD 2007

Файлы:

Модульная котельная 6х4м. АР+КР/
Модульная котельная 6х4м. АР+КР/Архитектурные решения модульной котельной.dwg
Модульная котельная 6х4м. АР+КР/Конструктивные решения модульной котельной..dwg
