Проектирование энергоэффективной системы отопления помещения цеха ремонтно- механического завода в г. Славянск

ХАРКОВСКАЯ НАЦІОНАЛЬНАЯ АКАДЕМИЯ ГОРОДСКОГО ХОЗЯЙСТВА
Кафедра эксплуатации газовых и тепловых систем
Диплом по специальности "Теплогазоснабжение и вентиляция"
На тему: "Проектирование энергоэффективной системы отопления помещения цеха ремонтно- механического завода в г. Славянск."
Харьков, 2013 г.

Тема дипломного проекта: «Проектирование энергоэффективной системы отопления помещения цеха ремонтно-механического завода в г. Славянск».
Пояснительная записка содержит 98 листов, 28 таблиц, 9 рисунков, 30 источников литературы, графическая часть содержит 10 листов формата А1.
Объектом разработки является механосборочный цех ремонтно-механического завода.
Целью данного дипломного проекта является расчет и конструирование конвективной (с применением ребристых труб) и лучевой (с применением инфракрасных излучателей) систем отопления промышленного здания, расположенного в г. Славянске.
В I разделе пояснительной записки выполнен теплотехнический расчет несущих и ограждающих конструкций промышленного цеха. В этом же разделе выполнен гидравлический расчет трубопроводов системы отопления, расчет площади нагрева и подбор отопительных приборов.

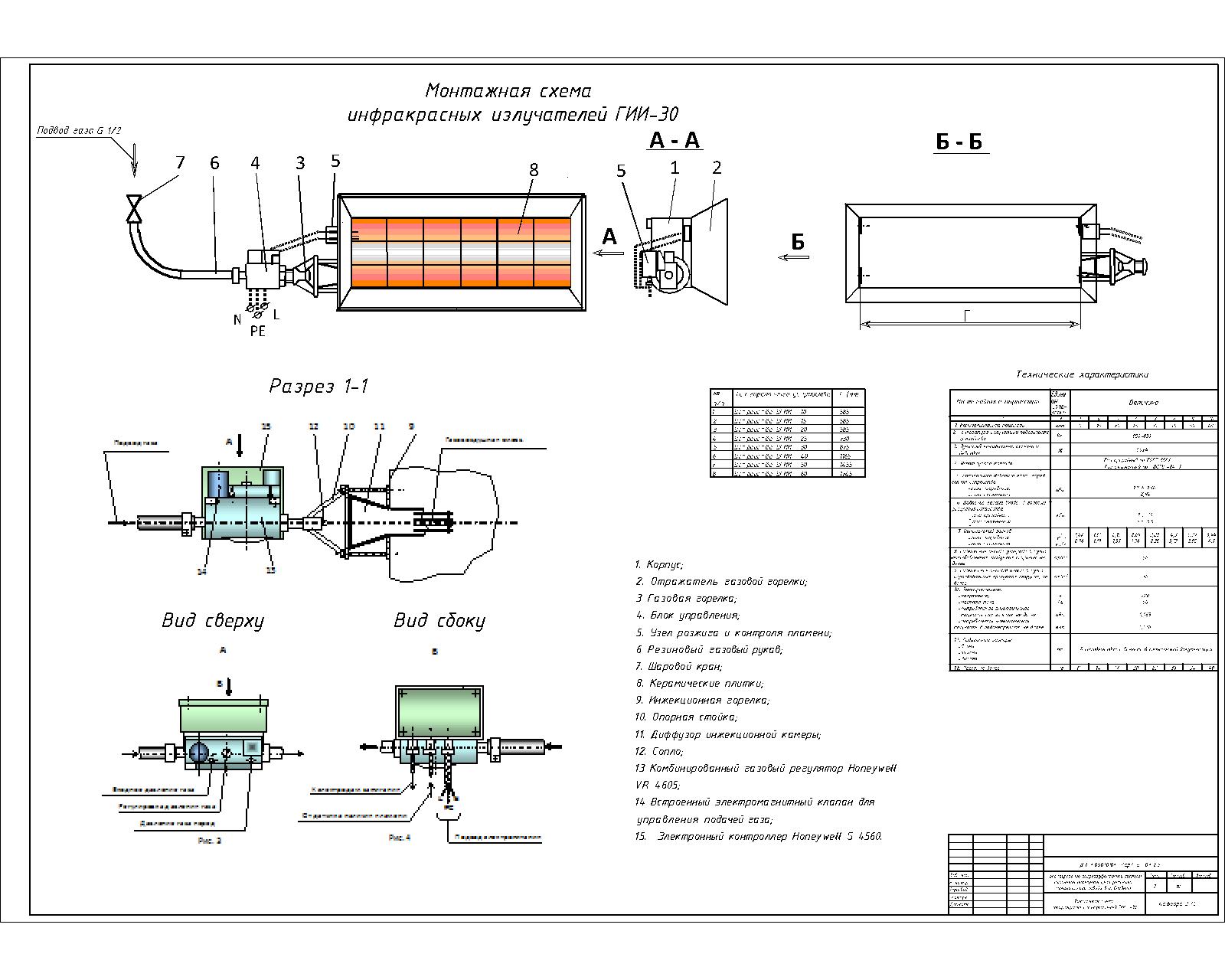

Во 2 разделе запроектирована дополнительная система отопления с использованием инфракрасных излучателей
В проекте выполнено технико-экономическое обоснование проектных решений, включены разделы экономики, охраны труда, автоматизации.
Предусмотрены мероприятия по организации и безопасности строительства.
КЛЮЧЕВЫЕ СЛОВА:
РЕГУЛЯТОР ДАВЛЕНИЯ, ИНФРАКРАСНЫЕ ИЗЛУЧАТЕЛИ, ВЕНТИЛЯЦИЯ, ТРУБОПРОВОД, ГАЗОСНАБЖЕНИЕ.

Состав: Работа содержит пояснительную записку на 98 стр. (в формате doc) и графическая часть 10 листов формата А1 (формат dwg) Язык документа

Софт: AutoCAD 10

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Проектирование энергоэффективной системы отопления помещения цеха ремонтно- механического завода в г. Славянск

Проектирование энергоэффективной системы отопления помещения цеха ремонтно
Проектирование энергоэффективной системы отопления помещения цеха ремонтно
Проектирование энергоэффективной системы отопления помещения цеха ремонтно
Проектирование энергоэффективной системы отопления помещения цеха ремонтно
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

1 КОММЕНТАРИ

1
Андрей

Добрый день! Спасибо за хорошую работу, у меня вопрос, когда вы считали потери тепла то где плане, и как обозначены помещения (101,102 ...). И еще относительно масштаба плана цеха, ширина получается 48 м и длина (6 * 9 = 54), а по факту длина по размеру больше. Благодарю за внимание.
