Проектирование производственно-отопительной котельной Dпр = 23 кг/с

0
1
69
2
0

ТулГУ
Кафедра санитарно-технических систем
Курсовая работа по дисциплине "Теплогенерирующие установки"
На тему:"Проектирование производственно-отопительной котельной"

1) Расход пара на производственно-технологические нужды составляет Dпр = 23 кг/с. Параметры отпускаемого пара: давление Рпр = 1,3 МПа, пар имеет температуру. Возврат конденсата с производства составляет μ = 50% от расхода пара. Температура возвращаемого с про-изводства конденсата tкпр = 58°С. Вид топлива – бурый уголь.
2) Расход горячей воды на производственно-технологические нужды Gпр.в. = 7,5 кг/с при температуре tпр.в. = 75°С. Подогрев горячей воды производится в пароводяном подогревателе, насыщенным паром давлением 0,6 МПа, поступающим из главного паропровода через редукционный клапан. Вся горячая вода расходуется на производстве и в котельную не возвращается.
3) Для обеспечения вентиляционной нагрузки производственных помещений расходуется насыщенный пар давлением 0,6 МПа в количестве
Dвен = 1 т/ч = 0,278 кг/с.
4) Расход теплоты на отопление жилого поселка и служебных зданий пред-приятия равен Qот= 2,6МВт. Температура воды в подающем и обратном трубопроводах тепловой сети равна, соответственно, t”т.с. =130 0С и t’т.с.=70 0С.
Подогрев сетевой воды производится в пароводяном теплообменнике (бойлере) насыщенным паром давлением 0,6 МПа. Образующийся конденсат во избежание последующего вскипания в деаэраторе охлаждается до tкот = 60°С в водоводяном теплообменнике – охладителе конденсата. Таким образом, обратная сетевая вода до поступления в основной пароводяной подогреватель нагревается, проходя через охладитель конденсата. Потери сетевой воды потребителями принимаем равными 1,5 % от её общего расхода Gсет.
5) Потери теплоты в поверхностных пароводяных и водо-водяных подогревателях принимаем равными 2% или коэффициент сохранения теплоты (тепловой КПД подогревателей) считаем равным ηп=0,98. Потери конденсата греющего пара в пароводяных подогревателях принимаем равными 2% от расхода пара.
Потери всех теплоносителей восполняются через химводоочистку и деаэратор котельной.
6) Расчетную температуру сырой воды для зимних условий принимаем равной tс.в = 5°С. Содержание пояснительной записки:
Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
1.Расчет тепловой схемы и выбор основного оборудования котельной установки. . ………………………………………………………….…..5
1.1 Основные положения о тепловой схеме. . . . . . . . . . . . . . . . . ... . . 5
1.2 Исходные данные для расчета. . . . . . . ……. . . . . . . . . . . . . . . . ... 8
1.3 Расчет тепловой схемы котельной установки. . . . . . . . . . . . . . . . 11
2. Расчет и выбор вспомогательного оборудования котельной установки . . . . . ………………………………………………………….................. . . 20
2.1 Расчет и выбор деаэратора . . . . . . . . . . . . . . . ... . . . . . . . . . . . . . . 20
2.2 Расчет и выбор насосов котельной установки. . . . . . . . . . . . . . . 23
2.3 Расчет и выбор теплообменного оборудования. . .. . . . . . . . . . . .27
3. Расчет диаметров трубопроводов . . . …….... . . . . . . . . . . . . . . . . 31
3.1 Питательного трубопровода. . . . . . . . . . . . . . . . . . . .. . . . . . . . . . 32
3.2 Паропровод насыщенного пара. . . . . . . . . . .. . . . . . . . . . . . . . . . .33
4. Расчет расхода топлива, расчет объемов воздуха и продуктов сгорания. . . . . . …………………………………………………………………….. 33
4.1. Топливное хозяйство . . . . . . . . . ………….... . . . . . . . . . . . . . . . 33
4.2 Расчет расхода топлива. . . . . . . . . . . . . . . . .. . . . . . .35
4.3 Расчет объемов воздуха и продуктов сгорания…………………..36
5. Аэродинамический расчет газовоздушного тракта котельной установки. . . ……………………………………………………………………….... 37
5.1 Расчет дымовой трубы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40
6. Выбор тягодутьевого оборудования . . . . . . . . . . . . . . . . . . . . . 46
6.1 Выбор дымососов. . . . . . . . . . . . . . . . . . . . . . . . ... . . . . . . . . . . . . 46
6.2 Выбор дутьевого вентилятора. . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
7. Компановка оборудования котельной установки . . . . .. . . . . . . . 49
8. Список литературы…………………………………… …………54



Дата
09.06.2023
Язык
Русский
Состав

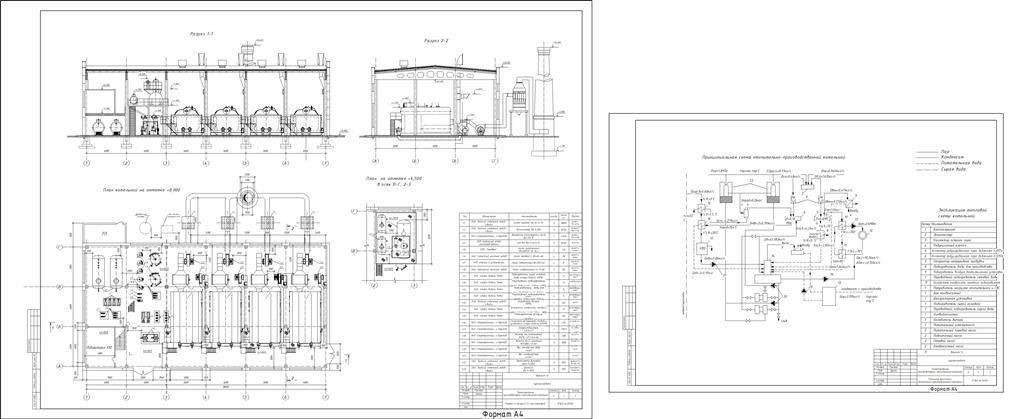

разрез-1,разрез-2,план котельной, ПЗ
Софт
AutoCAD 2016 Как открыть?
Содержимое архива
  • PZ тгу.docx
  • tgu.dwg
