Проектирование систем отопления и вентиляции зимней овощной ангарной теплицы

Башкирский государственный аграрный университет
Энергетический факультет
Кафедра теплотехники и энергообеспечения предприятий
Дисциплина: Теплотехника
На тему: "ПРОЕКТИРОВАНИЕ СИСТЕМ ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ ЗИМНЕЙ ОВОЩНОЙ АНГАРНОЙ ТЕПЛИЦЫ"
Уфа 2012

Работа состоит из 20 листов пояснительной записки, 4 рисунка, 5 источника, 1 лист формата А1 графического материала.

ВВЕДЕНИЕ
РЕФЕРАТ
1. Принятые параметры теплицы
2. Расчет мощности системы отопления
2.1 Уравнение теплового баланса
2.2 Расчет теплоты, теряемой через ограждения
2.3 Расчет теплоты, теряемой в грунт
2.4 Расчет теплоты, теряемой через цоколь
2.5 Расход теплоты на нагрев вентилируемого воздуха
2.6 Расход теплоты на нагрев испаренной влаги, уносимой из
культивационного сооружения с вентилируемым воздухом
3. Расчет воздухообмена и подбор калориферов
4. Расчет воздуховодов и подбор вентиляторов
5. Расчет системы водяного отопления
5.1 Расчет подпочвенного обогрева
5.2 Расчет цокольного отопления
5.3 Расчет шатрового обогрева
5.3 Расчет газового обогрева
ВЫВОДЫ
БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1.1 Тип теплицы: VI – зимняя овощная ангарная
1.2 Климатические условия по г. Акъяр:
- расчетная температура наружного воздуха tHp=-34°C;
- расчетная скорость ветра u = 6,0 м/с;
- относительная влажность наружного воздуха φ =78 %
1.3 Инвентарная площадь Аинв=15000 м2
1.4 Вид покрытия – стекло толщиной 3 мм;
1.5 Параметра расчетные внутреннего воздуха:
температура воздуха tB= 15°С;
относительная влажность воздуха φ =80%
1.6 Вид теплоносителя – воздух и вода
1.7 Параметры теплоносителя:
- расчетная температура воздуха tвоз= 55°С;
- расчетные температуры воды tг= 150°С;
tо= 70°С
1.8 Высота:
конька – hK=6,8 м
карниза – hкap=2,47 м
1.9 Длина теплицы: LT=90 м;
2.0 Ширина теплицы bт=18 м;
2.1 Цоколь: hцок=0,3 м

Состав: Теплица(ВО), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D V16.0.8

Сайт: www

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Проектирование систем отопления и вентиляции зимней овощной ангарной теплицы

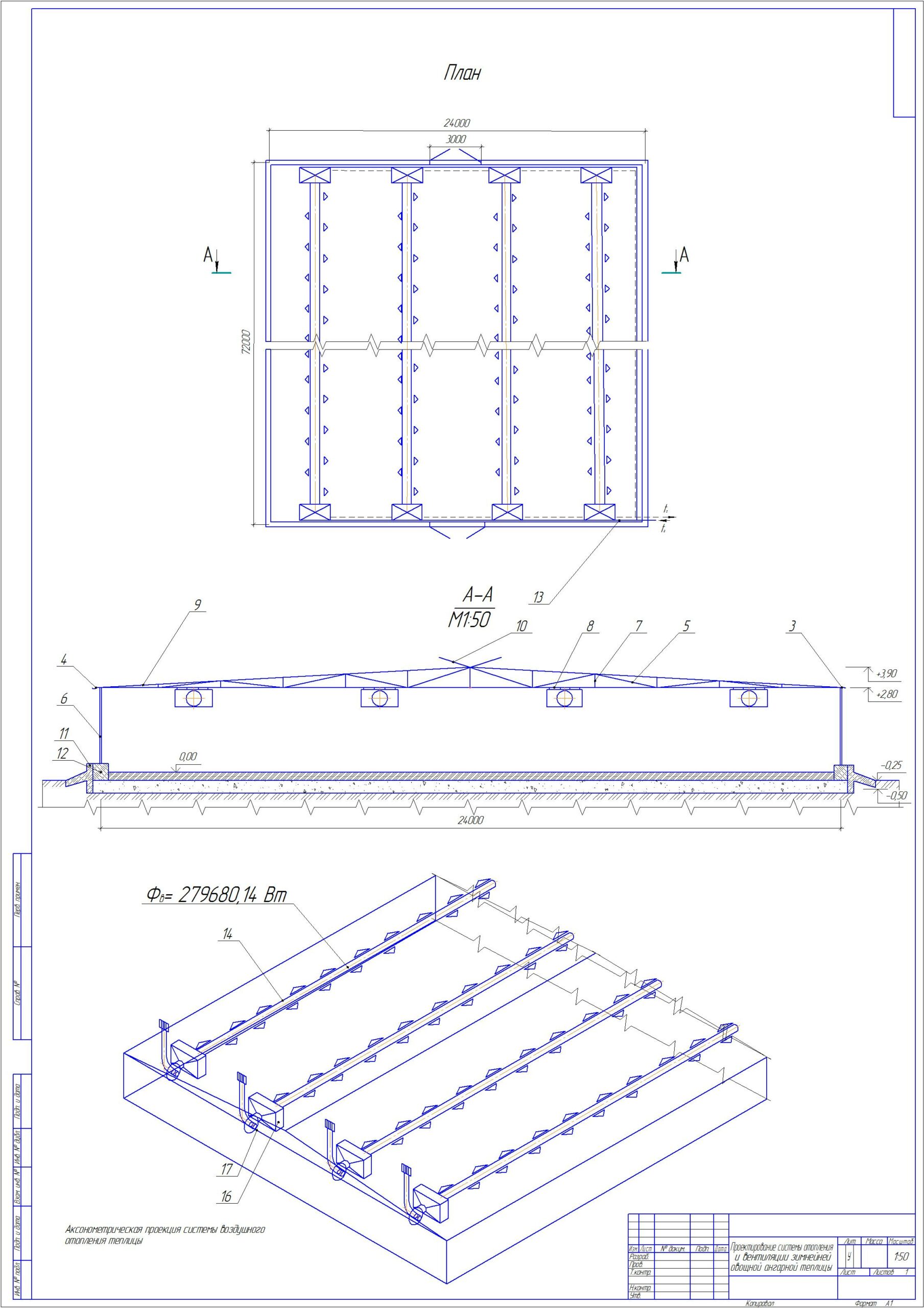

№05 (зимняя овощная ангарная
№05 (зимняя овощная ангарная
№05 (зимняя овощная ангарная
№05 (зимняя овощная ангарная
№05 (зимняя овощная ангарная
№05 (зимняя овощная ангарная
№05 (зимняя овощная ангарная
№05 (зимняя овощная ангарная)
