Проектирование систем отопления и вентиляции зимней овощной двускатной стеллажной теплицы

Башкирский Государственный Аграрный Университет
Энергетический факультет
Кафедра теплотехники и энергообеспечения предприятий
Дисциплина: Теплотехника
На тему: "Проектирование систем отопления и вентиляции зимней овощной двускатной стеллажной теплицы"
Уфа 2012

Курсовая работа содержит: 19 с., 2 рисунка, 4 источника, 1 лист формата А1 графического материала.

ВВЕДЕНИЕ
РЕФЕРАТ
ПРИНЯТЫЕ ПАРАМЕТРЫ ТЕПЛИЦЫ
РАСЧЕТ МОЩНОСТИ СИСТЕМЫ ОТОПЛЕНИЯ
1.1 Уравнение теплового баланса
1.2 Расчет теплоты, теряемой через ограждения
1.3 Расчет теплоты, теряемой в грунт
1.4 Расчет теплоты, теряемой через цоколь
1.5 Расход теплоты на нагрев вентилируемого воздуха
1.6 Расход теплоты на нагрев испаренной влаги, уносимой из
культивационного сооружения с вентилируемым воздухом
2 РАСЧЕТ ВОЗДУХООБМЕНА И ПОДБОР КАЛОРИФЕРОВ
3 РАСЧЕТ ВОЗДУХОВОДОВ И ПОДБОР ВЕНТИЛЯТОРОВ
4 РАСЧЕТ СИСТЕМЫ ВОДЯНОГО ОТОПЛЕНИЯ
4.1 Расчет подстеллажного обогрева
4.2 Расчет цокольного отопления
4.3 Расчет шатрового обогрева
4.4 Расчет газового обогрева
ВЫВОДЫ
БИБЛИОГРАФИЧЕСКИЙ СПИСОК

Согласно цифрам шифра 00 по методическому указанию /2/ принимаем следующие данные, необходимые для расчетов:
1.1 Тип теплицы: IX - двухскатная стеллажная.
1.2 Климатические условия по г. Акъяр:
- расчетная температура наружного воздуха tнp= -34°С;
- расчетная скорость ветра u = 6,0 м/с;
- относительная влажность наружного воздуха φ=78%
1.3 Инвентарная площадь Аннв=300 м2
1.4 Вид покрытия – стекло толщиной 3 мм;
1.5 Параметра расчетные внутреннего воздуха:
- температура воздуха tB=15°С;
- относительная влажность воздуха φ=75%
1.6 Вид теплоносителя - воздух и вода
1.7 Параметры теплоносителя:
- расчетная температура воздуха tвоз= 50°C;
- расчетные температуры воды tг=150°C;
tо= 70°С
1.8 Высота:
конька – hк=3,28 м
карниза – hкар= 1,36м
1.9 Длина теплицы: L,=24 м;
1.10 Ширина теплицы bт=8 м;
1.11 Цоколь: bцок=0,75 м

Состав: Теплица(ВО), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D V16.0.8

Сайт: www

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Проектирование систем отопления и вентиляции зимней овощной двускатной стеллажной теплицы

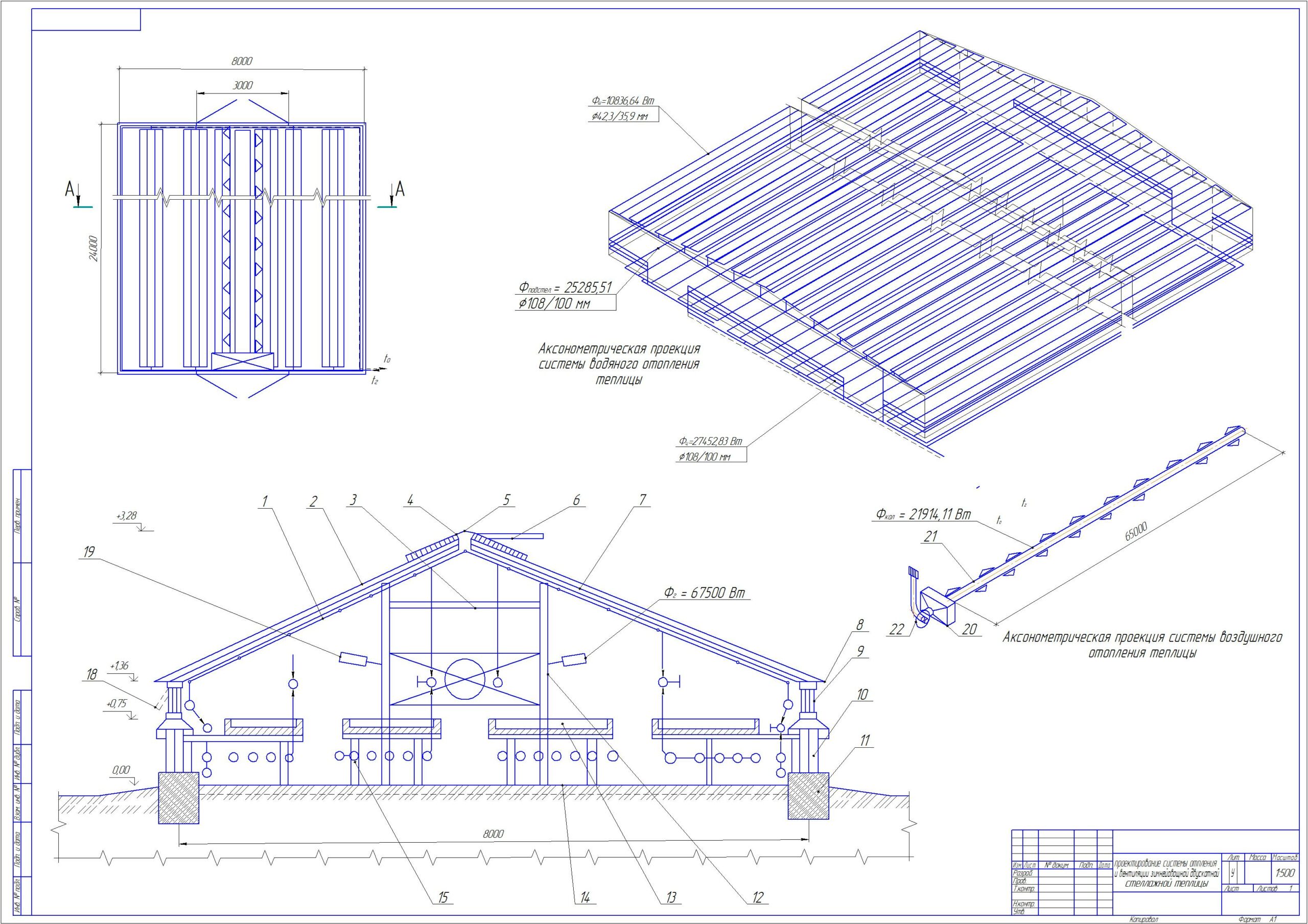

зимняя овощная двускатная стеллажная\двускатная стеллажная
зимняя овощная двускатная стеллажная\Спецификация1.spw
зимняя овощная двускатная стеллажная\Спецификация1.spw.bak
зимняя овощная двускатная стеллажная\титульник.docx
зимняя овощная двускатная стеллажная\№00 (Зимняя овощная двускатная стеллажная).cdw
зимняя овощная двускатная стеллажная\№00 (Зимняя овощная двускатная стеллажная).cdw.bak
зимняя овощная двускатная стеллажная
