Проектирование теплового пункта административно промышленного здания.

Московский государственный строительный университет Мт МГСУ.
Кафедра: отопление и вентиляция
Курсовой проект по специальности 2907 "теплогазоснабжение и вентиляция"
на тему: Проектирование теплового пункта административно промышленного здания.
Москва 2018.

В данном курсовом проекте стоит задача:
- спроектировать тепловой пункт здания, подобрать и рассчитать его оборудование;
- выбрать схему теплообменного узла при вводе в здание высокотемпературной воды, разместить распределительные и сборные коллекторы, рассчитать и подобрать теплообменник, циркуляционный или смесительный насос, группу подпитки, грязевики и прочее оборудование с применением средств автоматизации и учета теплопотребления;
- выбрать схему системы отопления, предусмотрев возможность регулирования системы, отключения ее отдельных частей, эффективного воздухо - удаления и централизованного спуска воды.
Исходные данные:
План здания,экспликация помещений и схема расстановки теплового оборудования. Климатический район - г. Самара.
Содержание
Введение
1.общая часть
1.1.описание здания
1.2.климатические характеристики района строительства
1.3.характеристика запроектированной системы отопления
2.конструирование и выбор оборудования теплового пункта
2.1.расчетное теплопотребление системы отопления здания qс, вт
2.2.выбор расчетной температуры воды tг, °c, подаваемой в систему отопления, в зависимости от ее конструкции, типа отопительных приборов, назначение здания и отапливаемых помещений
2.3.общий расход воды в системе отопления
2. 4. Конструкция и состав оборудования теплового пункта. Выбор или расчет параметров, необходимых для гидравлического расчета системы отопления
3. Выбор и размещение отопительных приборов
4. Выбор и конструирование системы отопления
Список используемой литературы
Графическая часть работы состоит из 2х листов формата А1:

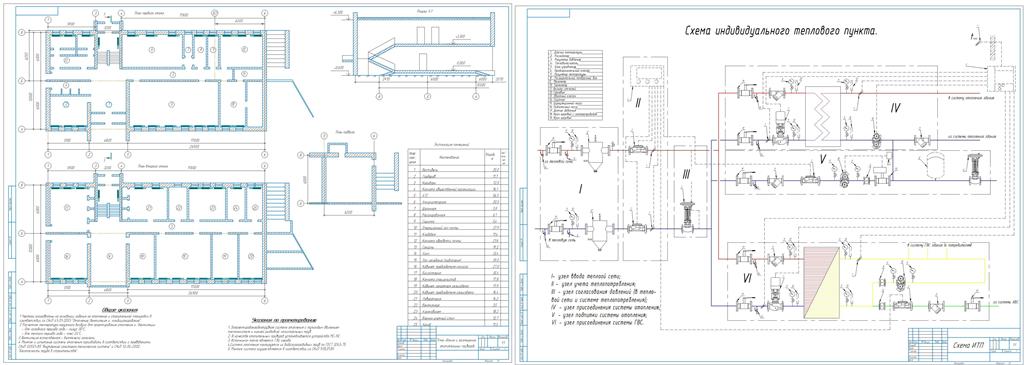

1 - План здания и размещение отопительных приборов.
2 - Схема индивидуального теплового пункта.

Состав: План здания и размещение отопительных приборов, Схема индивидуального теплового пункта. Пояснительная записка. Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Проектирование теплового пункта административно промышленного здания.

Чертеж 2.cdw
Пояснилка.doc
Чертеж 1.cdw
