Пылеугольный котел Е-420 с основным оборудованием

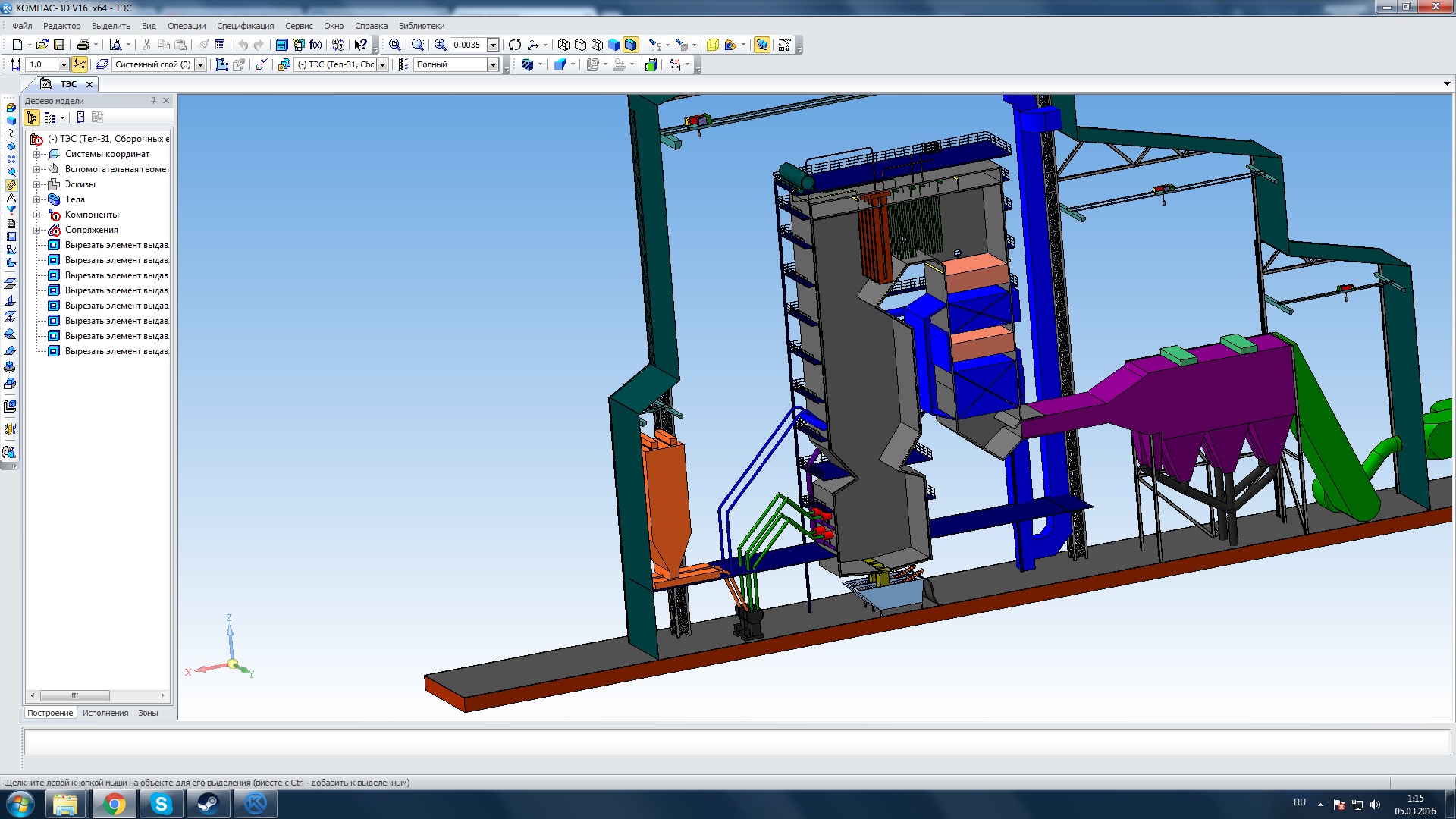

Котел Е-420, работающий на буром угле с жидким шлакоудалением. Модель включает в себя, бункеры сырого угля, молотковые мельницы, электрофильтр, дымосос, дымовая труба, ШШУ (шнековое шлакоудаление), лазы, площядки обслуживания и лестницы к ним. Модель носит чисто учебный характер.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 16 sp0
