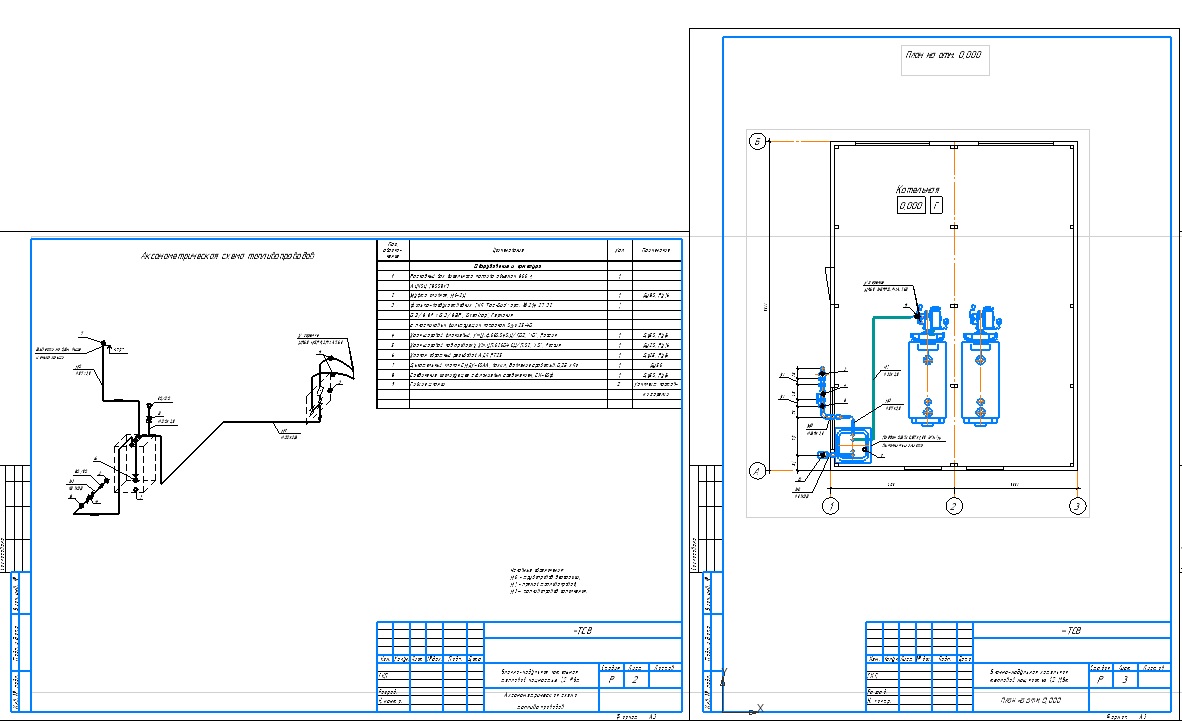

Рабочая документация "Блочно-модульная котельная тепловой мощностью 1,2 МВт" Раздел ТСВ

Рабочая документация выполнена на основании технического задания, Руководства по безопасности «Рекомендации по устройству и безопасной эксплуатации технологических трубопроводов» и решает вопросы внутреннего снабжения котельной аварийным топливом (дизельное топливо).
Один из котлов Duotherm 600 оборудован комбинированной газо-дизельной горелкой НР65 МG.PR.S.RU.A.7.65 работающей на природном газе низкого давления и дизельном топливе. Горелка производства «Cibital UNIGAS», Италия.
Максимальный расход дизельного топлива на котельную составляет 60,4 л/ч при плотности топлива 860 кг/м.
Проектной документацией предусматривается установка расходного наземного, пластикового, вертикального бака дизельного топлива рабочим объемом 0,8 м, расположенного в помещении котельной. Бак производства ООО "Анион", Россия.
На месте установки бака в случае розлива топлива выполнен поддон из стального листа. Поддон покрыт антикоррозионной композицией ЦВЭС №3 в два слоя.
Заполнение расходного бака осуществляется автоцистерной. Для подсоединения автоцистерны к баку предусмотрена сливная муфта МС-50. На линии заполнения бака для очистки дизельного топлива от механических примесей установлен фильтр ФСН-80.
На баке предусмотрен трубопровод с установкой дыхательного клапана СМДК-50 снаружи высотой 1,0м от кровли здания котельной, предназначенный для герметизации газового пространства резервуара и поддержания давления в этом пространстве в заданных пределах с целью сокращения потерь от испарения и уменьшения загрязнения окружающей среды их парами.
Система аварийного топливоснабжения внутри котельной - однотрубная. Подачу дизельного топлива в горелку обеспечивает насос, предусмотренный конструкцией горелки.
