Рабочий проект отопления предприятия по производству чулочно-носочных изделий

0
0
49
1
0

Проект отопления и теплоснабжения здания разработан на основании задания на проектирование и архитектурно-строительных чертежей.

Расчетные параметры наружного воздуха приняты по СНиП 23-01-99 "Строительная климатология " для г. Москва.
Расчетные параметры внутреннего воздуха соответствуют требованиям СанПин 2.2.4.548-96 "Гигиенические требования к микроклимату производственных помещений", СНиП 2.09.04-87* "Административные и бытовые здания".
Рабочие чертежи выполнены в соответствии с требованиями СНиП 41-01-2003 "Отопление, вентиляция и кондиционирование".
Отопление здания проектируется водяное с искуственной циркуляцией.
Источник теплоснабжения - тепловые сети.
Присоединение систем отопления и теплоснабжения - от проектируемого ввода теплоносителя в подвале здания.
Параметры телоносителя для системы отопления здания и системы теплоснабжения воздушно-тепловых завес : 80-60 С°. Параметры телоносителя для системы теплоснабжения приточных установок: 95-70 С°.
Система отопления двухтрубная, с нижней разводкой тупиковая.
В качестве нагревательных приборов приняты:
- для технических помещений, венткамер, электрощитовой и ИТП -регистры из гладких труб;
- для остальных помещений, включая лестничные клетки,- стальные панельные радиаторы "Kermi FKO " фирмы "Kermi".
Для поддержания на заданном уровне температуры воздуха в помещениях на трубопроводе, подающем воду к отопительному прибору запроектирована установка автоматических терморегуляторов типа RTD фирмы "Danfoss". Для гидравлической балансировки трубопроводов системы отопления на ветках предусмотрена установка автоматических балансировочных клапанов серии ASV. На обратном трубопроводе устанавливается автоматический клапан ASV-P, на подающем-запорный клапан ASV-M. Клапан ASV-P комплектуется дренажным краном для слива воды из веток.
Предусмотрен дренаж магистралей в низших точках системы.Удаление воздуха из наивысших точек системы осуществляется автоматическими воздухоотводчиками типа EAGLE фирмы Danfoss и через краны Маевского на приборах отопления.В помещениях электрощитовых установка регулирующей и отключающей арматуры, выпуск воздуха и слив воды не допускаеся.Все соединения выполнить на сварке.
Над наружными дверными проемами устанавливаются тепловые завесы фирмы "Friko". Теплоноситель для воздушных завес-вода с параметрами 80°C-60°C.
Трубопроводы отопления итеплоснабжения проложить с уклоном 0.002-0.003 в сторону сливных кранов..
При производстве монтажных работ возможно изменение отметок трубопроводов и их привязка по месту, учитывая прокладку всех инженерных коммуникаций здания.
Трубопроводы системы теплоснабжения приточных установок ∅15-40 выполнены из труб водогазопроводных по ГОСТ 3262-75,трубы ∅50-65 - из труб электросварных по ГОСТ10704-91*. Трубопроводы системы отопления и теплоснабжения воздушно-тепловых завес выполнены из полипропиленовых труб.
Система теплоснабжения калориферов проектируется с разводкой от узла ввода . Приборы автоматики, циркуляционный насос, 3-х ходовой клапан по воде с эл. приводом (для обвязки калориферов) поставляются комплектно с установками. Комплектность насосно-смесительных узлов уточняется при заказе установок.
В местах пересечения перекрытий, стен и перегородок трубопроводами установить гильзы с кольцевым зазором не менее 15 мм, заполняемым несгораемым теплоизоляционным материалом (стекловолокном "URSA"). Края гильз располагают на одном уровне с поверхностью стен, потолков и перегородок.
Все магистральные трубопроводы системы отопления и теплоснабжения изолируются тепловой изоляцией типа "Армофлекс". После гидравлического испытания, неизолируемые трубопроводы системы отопления окрасить масляной краской за 2 раза под колер стен.
Монтаж систем отопления вести по СНиПу 3.05.01-85 "Внутренние санитарно-технические системы".



Дата
10.02.2024
Язык
Русский
Состав

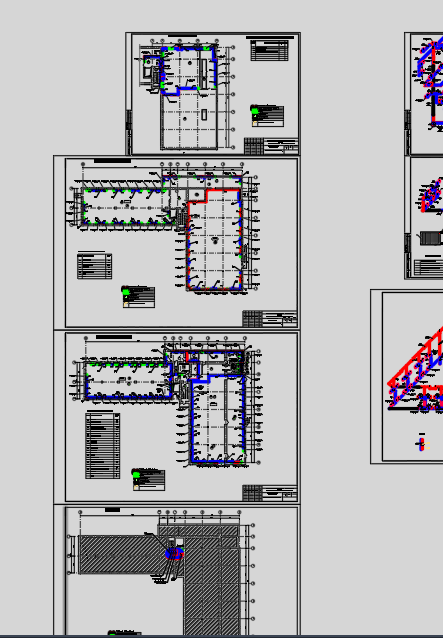

План подвала. Система отопления; План 1-ого этажа. Система отопления;План 2-ог этажа. Система отопления; План чердака. Система отопления. ; Аксонометрическая схема системы отопления №3 (Ввод №3) Аксонометрическая схема системы отопления №1 (Ввод №1) Аксонометрическая схема системы отопления №2 (Ввод №2)
Софт
AutoCAD 2010 Как открыть?
Содержимое архива
  • ОтоплениеИЗМ_РД проект__.dwg
