Бета-тестирование КОМПАС-3D v19

"Расчет отопления и вентиляции жилого здания"

Полоцкий государственный университет
Кафедра теплогазоснабжения и вентиляции
Курсовая работа по дисциплине «Инженерные сети и оборудование»
На тему: «Отопление и вентиляция жилого здания»
Новополоцк 2014

В данном проекте необходимо разработать системы отопления и вентиляции жилого здания.

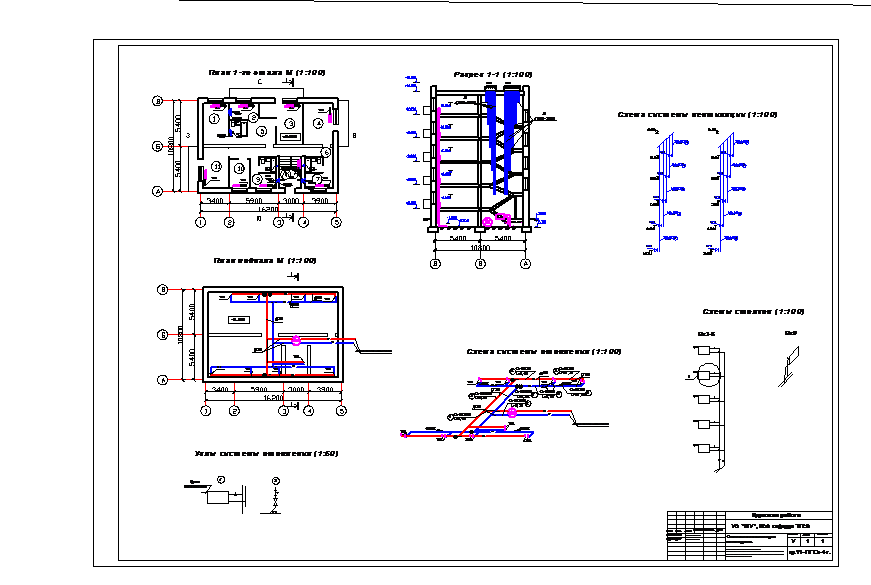

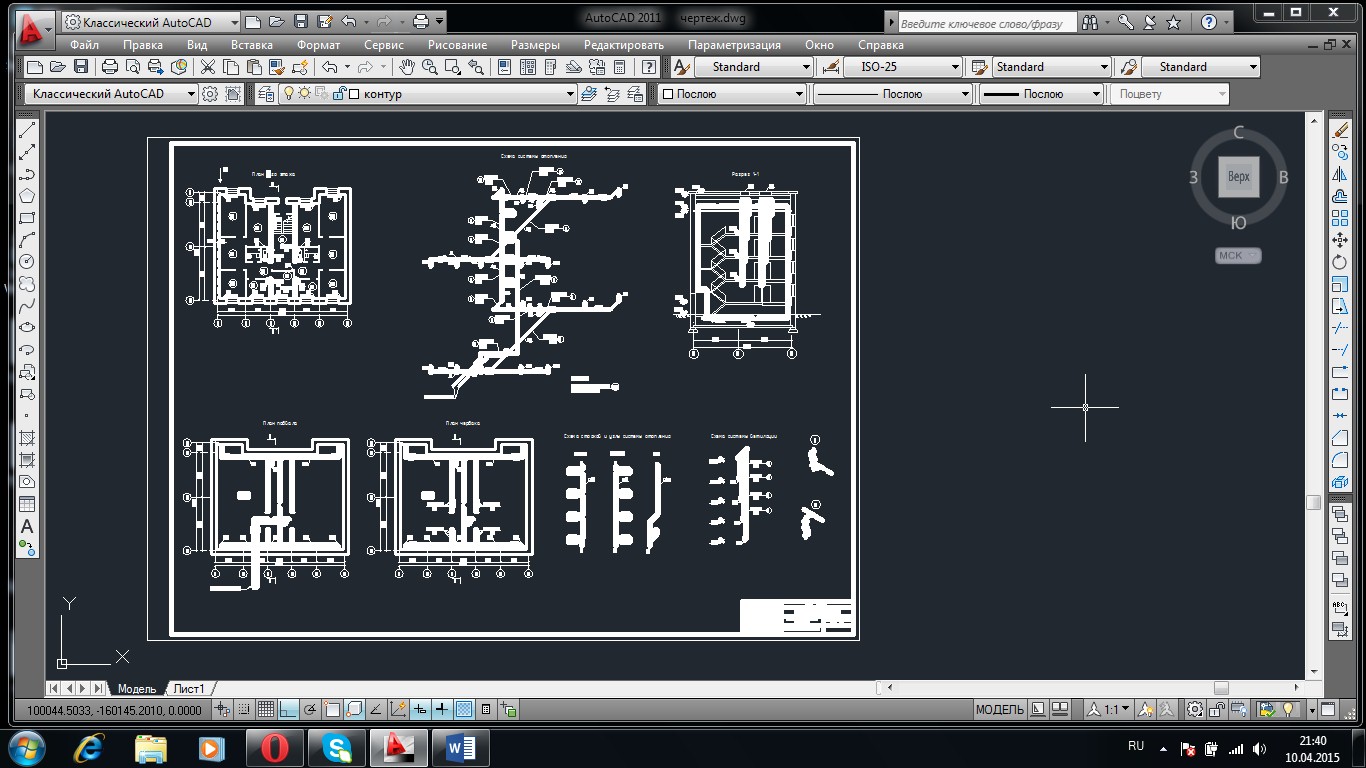

Графическая часть содержит планы этажа, подвала, чердака, разрез здания, схему системы отопления
Курсовая работа содержит 1 лист формата А1 графической части, 25 страниц пояснительной записки, содержащей 4 рисунка
Необходимые данные для выполнения курсовой работы
назначение - жилое;
высота этажа - 2,9 м;
число этажей - 4;
ориентация здания - юго-восток;
характеристика основных конструкций стены- кирпич силикатный ρ=1700кг/м3, утеплитель- маты минераловатные ρ=50кг/м3 ;
имеется подвал;
имеется чердак;
теплоноситель – вода 105-70 0С;
система отопления однотрубная с верхней разводкой;
тип отопительных приборов – радиаторы чугунные 2К-60П-500;
система вентиляции- естественная, приточно-вытяжная;
местонахождение здания – г.Туров;
относительная влажность воздуха в помещении,%, в жилых домах принимается равной 55%;

Состав: План этажа, план подвала, план чердака, разрез, схемы систем вентиляции и отопления, расчеты систем вентиляции и отопления Язык документа

Софт: AutoCAD 24.1.49.0

Файлы:

Каталог / Инженерные системы / Теплоснабжение / "Расчет отопления и вентиляции жилого здания"

отопление и вентиляция\Задание к урсовому проекту.docx
отопление и вентиляция\пояснительная записка.doc
отопление и вентиляция\расчеты таблиц.xls
отопление и вентиляция\чертеж.dwg
отопление и вентиляция
