Министерство транспорта Российской Федерации
Федеральное агентство железнодорожного транспорта
Федеральное государственное бюджетное
образовательное учреждение высшего образования
Дальневосточный государственный университет путей сообщения
Кафедра «Теплотехника, теплогазоснабжение и вентиляция»
Курсовая работа на тему: Отопление и вентиляция жилого здания»
2020
Исходные данные:
Число этажей в задании – 3
Вариант конструкции наружной стены – 3
Вариант конструкции чердачного перекрытия – 3
Вариант конструкции перекрытия над подвалом – 2
Район строительства – 6 (Владивосток -24°; 6,1 скорость ветра V, м/с)
Фасад А-А ориентирован на СЗ
Параметры теплоносителя Т_г=150 °С, Т_о=70 °С, с перепадом давления ∆P=0,07 МПа
Содержание:
1. ТЕПЛОВОЙ РЕЖИМ И ТЕПЛОПОТЕРИ ПОМЕЩЕНИЙ И ЗДАНИЙ…..4
1.1. Нормативные требования к микроклимату помещений. Расчетные параметры наружного воздуха………………………………………………...…4
1.2. Определение термических сопротивлений ограждающих
конструкций…………………………………………………………………..…...5
1.3. Определение теплопотерь помещений ………………………………….… 7
2. ПРОЕКТИРОВАНИЕ СИСТЕМЫ ОТОПЛЕНИЯ ЗДАНИЯ………………13
2.1. Выбор системы отопления и параметров теплоносителя……………….. 13
2.2. Конструирование системы водяного отопления здания………………… 13
2.3. Гидравлический расчет системы отопления……………………………... 14
3. РАСЧЕТ ОТОПИТЕЛЬНЫХ ПРИБОРОВ И ОБОРУДОВАНИЯ………... 19
3.1. Выбор типа и расчет отопительных приборов……………………………19
3.2. Подбор водонагревателя………………………………………………...… 21
3.3. Расширительные сосуды………………………………………………...… 23
4. ПРОЕКТИРОВАНИЕ СИСТЕМЫ ВЕНТИЛЯЦИИ ЗДАНИЯ …………... 24
4.1. Выбор схемы и конструирование………………………………………… 24
4.2. Расчет воздухообмена…………………………………………………...… 24
4.3. Аэродинамический расчет системы вентиляции………………………….26

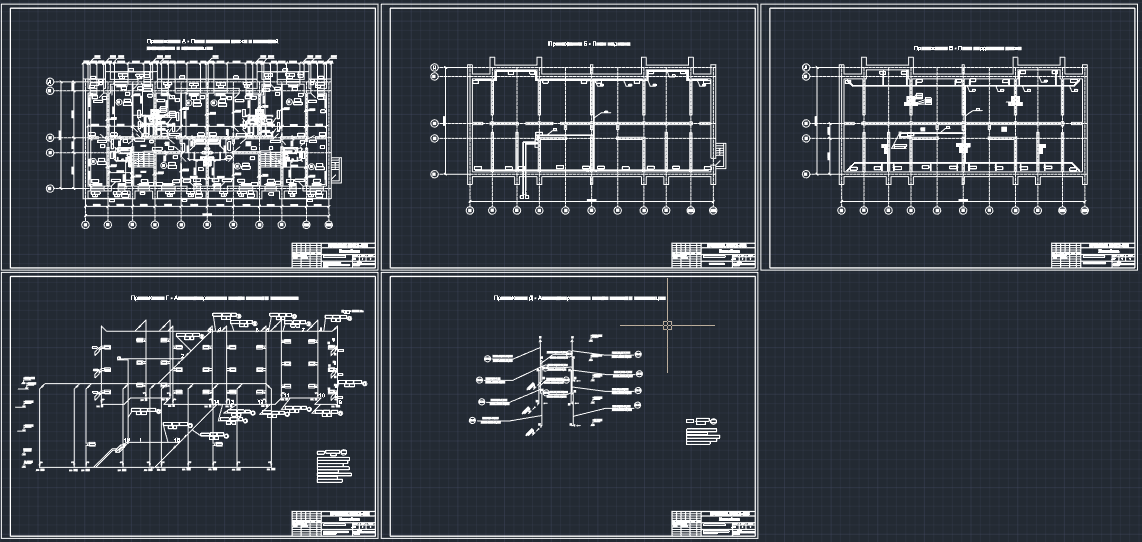

ПРИЛОЖЕНИЕ А. План третьего этажа с системами отопления и вентиляции……………………………………………………………………….32
ПРИЛОЖЕНИЕ Б. План подвала……………………………………………….33
ПРИЛОЖЕНИЕ В. План чердачного этажа……………………………………34
ПРИЛОЖЕНИЕ Г. Аксонометрическая схема системы отопления………….35
ПРИЛОЖЕНИЕ Д. Аксонометрическая схема системы вентиляции………..36
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ……………………………….. 37
