Отопление и вентиляция жилого здания г. Брагин, Гомельская область.

ГрГУ им.Я.Купалы (Гродненский государственный университет)
Кафедра строительного производства
Курсовой проект по дисциплине" Инженерные сети и оборудование"
Гродно 2019

1. Описание объекта проектирования 3
2. Теплотехнический расчет ограждающих конструкций 5
2.1 Сопротивление теплопередаче ограждающих конструкций 5
2.2 Наружная стена 6
2.3 Перекрытие над подвалом (пол первого этажа) 9
2.4 Покрытие (чердачное перекрытие) 10
2.5 Оконные и дверные проемы 11
3. Отопление здания 12
3.1 Тепловой баланс помещений 12
3.2 Удельная тепловая характеристика 16
3.3 Определение теплопотерь помещений по укрупненным показателям 17
3.4 Определение класса здания по потреблению тепловой энергии на отопление и вентиляцию 19
3.5 Выбор и конструирование системы отопления 24
3.6 Гидравлический расчет системы отопления 25
3.7 Расчет отопительных приборов 28
4. Вентиляция здания 31
4.1 Выбор системы вентиляции и её конструирование 31
4.2 Аэродинамический расчет систем вентиляции 31
5. Спецификация 32
Список использованных источников 33

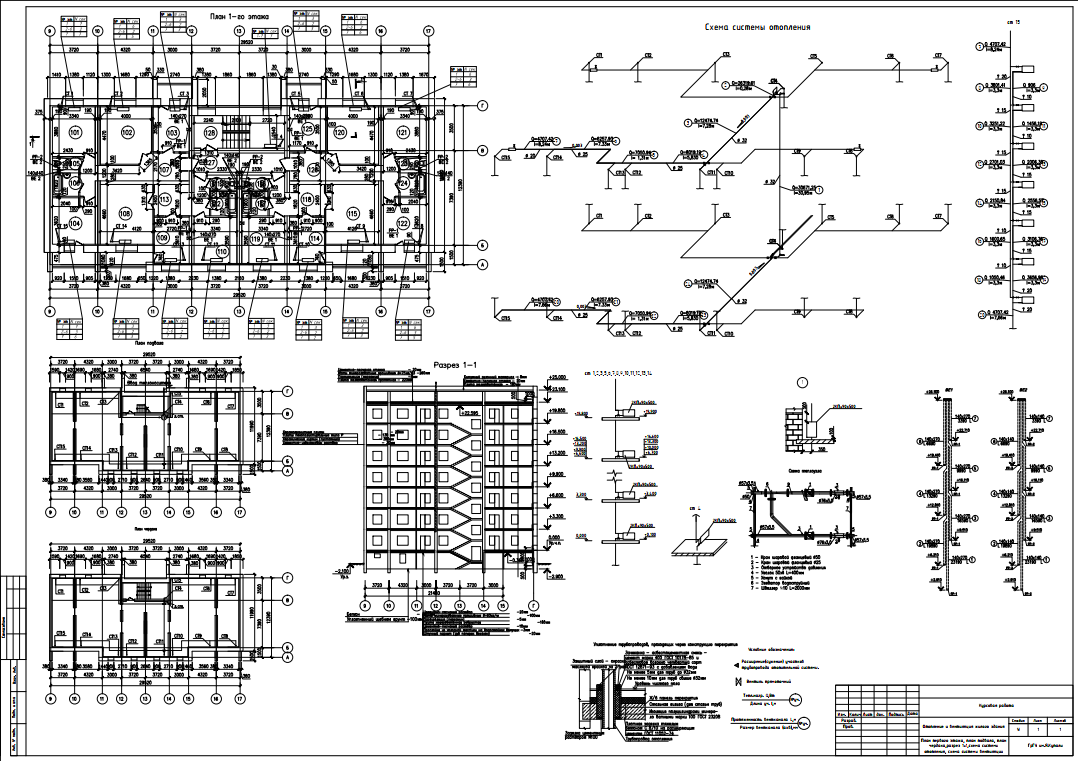

1. Описание объекта проектирования
Проектирование систем отопления и вентиляции в курсовой работе выполняется для семиэтажного жилого здания в осях 9-17, с подвалом, высота которого 2,9м и холодным чердаком высотой 1,9м. Высота этажа в здании 3,3м. Форма здания в плане – прямоугольная с выступами. Габаритные размеры здания в осях 9-17 составляет 29520, в осях А-Г -12390. Междуэтажное сообщение – лестницы крупноэлементные из площадок и маршей плитной конструкции.
Местонахождение здания – г. Брагин, Гомельская область.
Ориентация здания – Ю-В. Температуры наружного воздуха выбраны в соответствии с таблицей 4.3 [1] и сведены в таблицу 1.
Таблица 1 - Температура наружного воздуха, оС
Обеспеченность 0,92
Наиболее холодных суток, Со -28
Наиболее холодной пятидневки, Со -24

Ограждающие конструкции:
Стены наружные представлены системой «Вентилируемый фасад» (Б-10):
1) Керамогранитные плиты - (20мм) (δ=2800кг/м3)
2) Плиты пенополистирольные типа Р - (х) (δ=35кг/м3)
3) Керамический кирпич (пустотный) - (380мм) (δ=1400кг/м3)
4) Цементно-известковый раствор - (30мм) (δ=1800кг/м3)
Чердачное перекрытие (А-2):
1) Плита железобетонная (пустотная) - (220мм) (δ=2500кг/м3)
2) Пароизоляция (пергамин) - (5мм) (δ=600кг/м3)
3) Маты минераловатные прошивные - (х) (δ=75кг/м3)
4) Цементно-песчаная стяжка - (20мм) (δ=1800кг/м3)
Пол первого этажа (А-10):
1) Цементно-песчаный раствор - (20мм) (δ=1800кг/м3)
2) Маты минераловатные прошивные - (х) (δ=60кг/м3)
3) Пароизоляция (пергамин) - (5мм) (δ=600кг/м3)
4) Плита железобетонная монолитная (ребристая) - (180мм) (δ=2500кг/м3)
5) Цементно-песчаный раствор - (10мм) (δ=1800кг/м3)
6) Прослойка из холодной мастики на водостойких вяжущих - (3мм) (δ=1400кг/м3)
7) Штучный паркет (дуб поперек волокон) - (20мм) (δ=700кг/м3)

Система отопления – двухтрубная с верхней разводкой. По способу движения воды в системе – с естественной циркуляцией, когда движение горячей воды обусловлено изменением ее плотности вследствие изменения температуры. Водяное отопление с верхней разводкой используется при отсутствии возможностей прокладки подающей и обратной магистралей с теплоносителем в стяжке, на уровне пола или в подвале. Востребован такой вариант подачи рабочей среды и при монтаже системы обогрева c естественной циркуляцией. К преимуществам схемы отопления с верхней разводкой относятся:
- простота монтажа. Трубопровод можно скрыть в потолочных конструкциях или на чердаке, что улучшает эстетическое восприятие коммуникаций. При монтаже магистралей с теплоносителем под потолком следует учитывать размещение мебели, избегая закрывания патрубков;
- низкие потери тепла. Нагретый воздух в помещении поднимается вверх и компенсирует теплоотдачу труб, поэтому значительная часть тепловой энергии поступает в отопительные приборы;
- хорошие гидродинамические показатели. Используя аксонометрию и методику гидравлического расчета, можно спроектировать систему обогрева с минимальным количеством угловых поворотов и разветвлений.
Тип отопительных приборов – чугунные радиаторы 2КП-90х500. Он разработан как промежуточная конструкция между радиатором 2К60П-500 с шириной секции 138 мм и однопанельным радиатором 1К60П с длиной секции 60 мм. Радиатор 2КП-90х500 с глубиной секции 90 мм может использоваться в помещениях, где выступающая ниша подоконника больше 60 мм, но значительно меньше 138 мм. Это панельный радиатор, двухканальный, с каждой стороны выступает оребрение панели и три небольших ребра для увеличения поверхности нагрева.
В здании устраиваем естественную вентиляцию для помещений, не требующих воздухообмена больше однократного: орга¬низованную вытяжку в каждой квартире из кухонь, ванных комнат, туалетов и санузлов. Для обеспечения допустимых параметров микроклимата и чистоты воздуха. И неорганизованный приток в каждое помеще¬ние через окна, форточки, щели в оконных пере¬плетах. Естественная вентиляция – это система вентиляции, не имеющая принудительной движущей воздух силы (вентилятора). Движение воздуха в естественной системе вентиляции осуществляется за счет естественных сил (перепада давления). К естественной вентиляции, например, относится осуществляемое вручную проветривание помещений: при открытии окон в двух комнатах без использования вентиляторов начинается движение воздуха, вызванное тем, что атмосферное давление на улице возле одного окна несколько выше, чем возле другого. Как следствие, наружный воздух попадает в квартиру через первое окно и движется ко второму.
Расчётные температуры для помещений принимаем согласно приложению В таблицы В1 [2]: для лестничных клеток – 16 оС; для неугловых помещений – 18 оС; для угловых помещений – 20 оС; для ванных комнат – 25 оС; для туалетов – 18 оС;
Относительную влажность воздуха в помещении принимаем φ=55 (таблица 4.1 [1]).
