Отопление и вентиляция жилого здания в г. Слуцк

Белорусско-Российский университет
Кафедра промышленное и гражданское строительство
Курсовой проект по дисциплине "Инженерные сети"
На тему: "Отопление и вентиляция жилого здания"
Могилев 2006

Проектируемое здание предназначено для строительства в Минской области со следующими природно-климатическими показателями, а именно: температурой наружного воздуха наиболее холодных суток обеспеченностью 0,92 – минус 280С, наиболее холодной пятидневки обеспеченностью 0,92 – минус 240С; средней температурой и продолжительностью отопительного периода соответственно –0,50С и 202суток. Город строительства – Слуцк.
Проектом предусмотрена двухтрубная система отопления с верхней разводкой, которая по сравнению с системой, выполненной с нижней разводкой, имеет следующие недостатки: больший расход труб и малая вертикальная гидравлическая и тепловая устойчивость.
Кроме выше перечисленных для проектирования используются следующие исходные данные:
материал наружных стен – кирпич глиняной обыкновенный;
теплоизоляционный материал стен – пенополиуретан;
теплоизоляционный материал полов – плиты пенополистирольные;
теплоизоляционный материал перекрытий – плиты волокнистые теплоизоляционные из искусственного меха ;
марка отопительного прибора – КН 20;
температура воды наружной сети – 1400С;
располагаемое давление – 140 кПа.

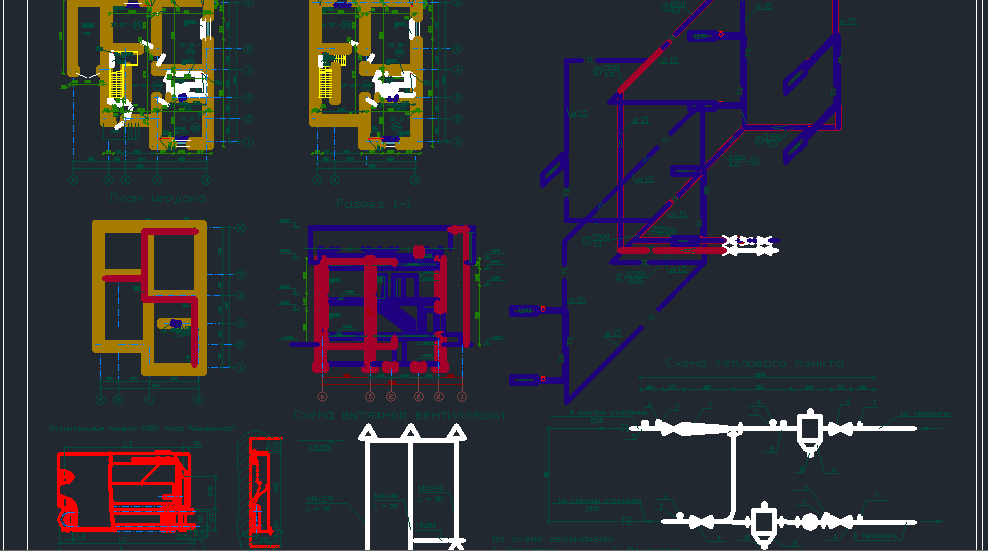

Состав: Планы этажей и чердака, Разрез, Схема вытяжной вентиляции, Аксонометрическая схема системы отопления, Схема теплового пункта, Схема отопительного прибора . Пояснительная записка со всеми расчетами Язык документа

Софт: AutoCAD 2014
