Отопление и вентиляция жилого здания г. Гомель

Белорусско-Российский университет
Кафедра промышленное и гражданское строительство
Курсовой проект по дисциплине "Инженерные сети"
На тему: "Водоснабжение и канализация жилых зданий"
Могилев 2015

Проектируемое здание предназначено для строительства в Гомельской области со следующими природно-климатическими показателями, а именно: температурой наружно-го воздуха наиболее холодных суток обеспеченностью 0,92 – минус 280С, наиболее холодной пятидневки обеспеченностью 0,92 – минус 240С; средней температурой и продолжительностью отопительного периода соответственно –0,50С и 194суток. Город строительства – Гомель.
Проектом предусмотрена однотрубная система отопления с нижней разводкой которая по сравнению с системой, выполненной с верхней разводкой, имеет следующие преимущества: меньший расход труб и большая вертикальная гидравлическая и тепловая устойчивость.
Кроме выше перечисленных для проектирования используются следующие исходные данные:
материал наружных стен – кирпич силикатный;
теплоизоляционный материал стен – плиты пенополистирольные;
теплоизоляционный материал полов – маты из стекловолокна;
теплоизоляционный материал перекрытий – плиты волокнистые;
марка отопительного прибора – М-90;
температура воды наружной сети – 1350С;
располагаемое давление – 130 кПа.

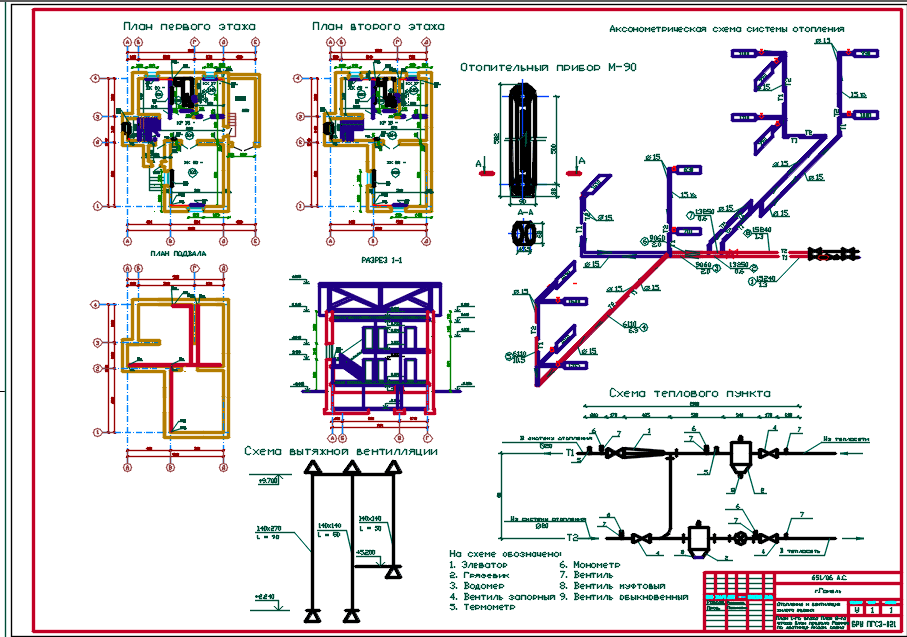

Состав: 1 Лист (Планы этажей и чердака, Разрез, Схема вытяжной вентиляции, Аксонометрическая схема системы отопления, Схема теплового пункта, Схема отопительного прибора. Пояснительная записка со всеми расчетами), ПЗ Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Инженерные системы / Вентиляция и кондиционирование / Отопление и вентиляция жилого здания г. Гомель

записка ТГСВ гороников.doc
таблица гороников.xls
ТГСВ гороников.dwg
