Отопление и вентиляция жилого здания г.Гродно

Белорусско-Российский университет
Кафедра промышленное и гражданское строительство
Курсовой проект по дисциплине "Инженерные сети"
На тему: "Водоснабжение и канализация жилых зданий"
Могилев 2015

Проектируемое здание предназначено для строительства в Гродненской области со следующими природно-климатическими показателями, а именно: температурой наружного воздуха наиболее холодных суток обеспеченностью 0,92 – минус 260С, наиболее холодной пятидневки обеспеченностью 0,92 – минус 220С; средней температурой и продолжительностью отопительного периода соответственно –0,50С и 194суток. Город строительства – Гродно.
Проектом предусмотрена двухтрубная система отопления с нижней разводкой, которая по сравнению с системой, выполненной с верхней разводкой, имеет следующие преимущества: меньший расход труб и большая вертикальная гидравлическая и тепловая устойчивость.
Кроме выше перечисленных для проектирования используются следующие исходные данные:
материал наружных стен – дерево (сосна);
теплоизоляционный материал стен – плиты из пенопласта;
теплоизоляционный материал полов – плиты пенополистирольные;
теплоизоляционный материал перекрытий – плиты из стекловолокна;
марка отопительного прибора – КН-20;
температура воды наружной сети – 1500С;
располагаемое давление – 160 кПа.

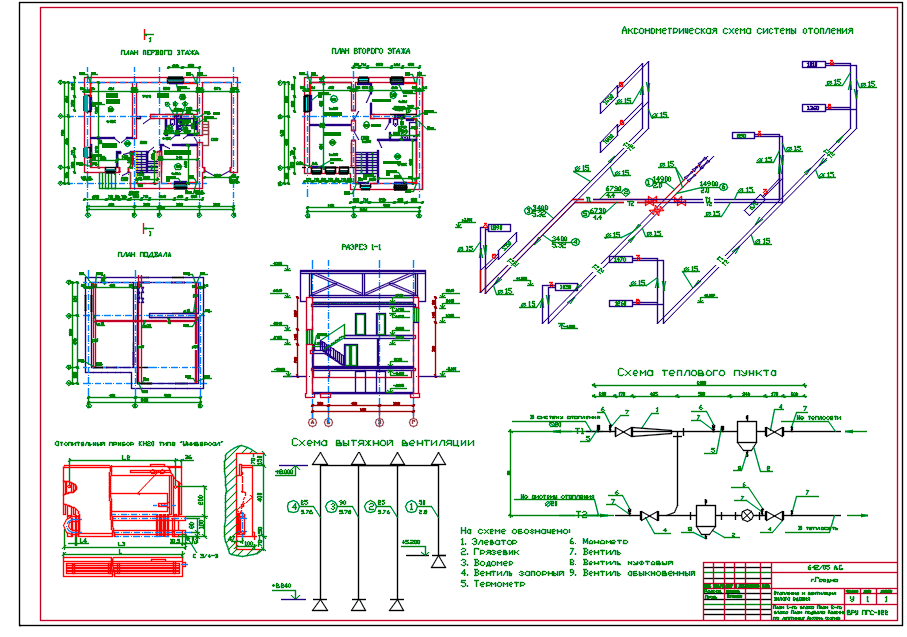

Состав: Планы этажей и чердака, Разрез, Схема вытяжной вентиляции, Аксонометрическая схема системы отопления, Схема теплового пункта, Схема отопительного прибора. Пояснительная записка со всеми расчетами Язык документа
