Отопление и вентиляция жилого здания в г. Лида

Белорусско-Российский университет
Кафедра промышленное и гражданское строительство
Курсовой проект по дисциплине "Инженерные сети"
На тему: "Отопление и вентиляция жилого здания"
Могилев 2013

Район строительства проектируемого здания – г.Лида имеет следующие природно-климатические показатели: температура наружного воздуха наиболее холодных суток обеспеченностью 0,92 – минус 260С, наиболее холодной пятидневки обеспеченностью 0,92 – минус 220С; средней температурой и продолжительностью отопительного периода соответственно минус 0,50С и 194 суток.

Исходные данные на проектирование:
 тип материала наружных стен – кирпич силикатный утолщённый;
 тип т/и материала наружных стен – плиты жёсткие минераловатные;
 тип т/и материала пола 1-ого этажа – плиты волокнистые;
 тип т/и материала чердачного перекрытия – плиты торфяные;
 марка отопительного прибора – РСГ2-1 и РСГ2-2;
 температура воды наружной тепловой сети – 1450С;
 располагаемое давление – 150 кПа;
 способ разводки магистралей нижняя;
 схема включения ОП в стояк – двухтрубная.

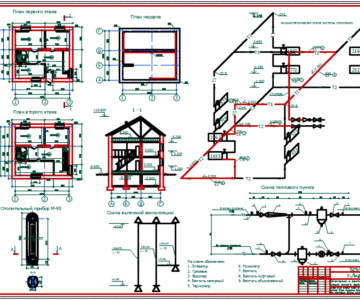

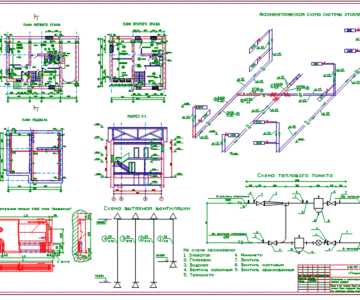

Состав: План первого, второго этажа, подвала М1:100; разрез 1-1 М1:100; схема теплопункта М1:50; аксонометрическая схема системы отопле- ния М1:50; схема вытяжной вентиляции М1:50; отопительный прибор-РСГ2. ПЗ Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Инженерные системы / Вентиляция и кондиционирование / Отопление и вентиляция жилого здания в г. Лида

записка ТГСВ пригожаева.doc
ТГСВ пригожаева.dwg
таблица.xls
