Отопление и вентиляция жилого здания в г. Ярославль

СПбГАСУ
Кафедра теплогазоснабжения и вентиляции
Курсовой проект по дисциплине "Теплоснабжение и вентиляция"
На тему: "Теплоснабжение и вентиляция жилого здания"
Санкт-Петербург 2017

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 4
1. ИСХОДНЫЕ ДАННЫЕ 5
1.1 Основные исходные данные 5
1.2. Климатические параметры района строительства 5
2. ТЕПЛОТЕХНИЧЕСКИЙ РАСЧЕТ НАРУЖНЫХ ОГРАЖДЕНИЙ 6
2.1 Конструкции рассчитываемых ограждений 7
2.2 Определение нормируемых значений приведенных сопротивлений теплопередаче 9
2.3 Определение толщины теплоизоляционного слоя 10
2.4 Определение фактического сопротивления теплопередаче ограждающих конструкций 11
2.5 Определение температурного перепада между температурой внутреннего воздуха и температурой внутренней поверхности ограждающий конструкций 12
2.6 Определение коэффициента теплопередачи ограждающих конструкций 12
2.7 Определение приведенных сопротивлений теплопередачи и общий коэффициент теплопередачи для наружных дверей 13
2.8 Определение приведенных сопротивлений теплопередачи для окон и светопрозрачной части балконных дверей 13
2.9 Определение общей толщины ограждающих конструкций 14
2.10 Результаты теплотехнического расчета 14
3. РАСЧЕТ ТЕПЛОВЫХ ПОТЕРЬ И ОПРЕДЕЛЕНИЕ УДЕЛЬНОГО РАСХОДА ТЕПЛОВОЙ ЭНЕРГИИ НА ОТОПЛЕНИЕ ЗДАНИЯ 15
3.1 Расчет тепловых потерь через ограждающие конструкции 15
3.2 Теплозатраты на подогрев инфильтрующегося воздуха 16
3.3 Бытовые тепловыделения 16
3.4 Расчет удельного расхода тепловой энергии на отопление здания 30
4. ХАРАКТЕРИСТИКА И КОНСТРУИРОВАНИЕ СИСТЕМЫ ОТОПЛЕНИЯ 31
5. РАСЧЕТ ОТОПИТЕЛЬНЫХ ПРИБОРОВ 33
5.1 Массовый расход воды в стояке 33
5.2 Средняя температура воды в каждом приборе стояка 33
5.3 Разность средней температуры воды в приборе 34
5.4 Требуемый номинальный тепловой поток прибора 34
6. ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ТРУБОПРОВОДОВ СИСТЕМЫ ОТОПЛЕНИЯ 37
7. ПОДБОР ВОДОСТРУЙНОГО ЭЛЕВАТОРА 41
8. ХАРАКТЕРИСТИКА И КОНСТРУИРОВАНИЕ СИСТЕМЫ ВЕНТИЛЯЦИИ 43
9. ОПРЕДЕЛЕНИЕ РАСЧЕТНОГО ВОЗДУХООБМЕНА И АЭРОДИНАМИЧЕСКИЙ РАСЧЕТ ВОЗДУХОВОДОВ 45
10. СПИСОК ИСПОЛЬЗУЕМОМ ЛИТЕРАТУРЫ 49

- Вариант плана 1-го этажа – 1.
- Этажность здания – 4 этажа.
- Высота этажа, м – 2,8.
- Высота подвала, м – 1,9.
- Величина располагаемого давления на входе в систему отопления, Па – 7000.
- Характеристика системы отопления – однотрубная с верхней раз-водкой с тупиковым движением теплоносителя (1тр, ВР, Т)
- Ориентация главного фасада – СВ.
- Вариант наружной стены – 1.
- Вариант чердачного перекрытия – 1.
- Вариант перекрытия над неотапливаемым подвалом – 1.

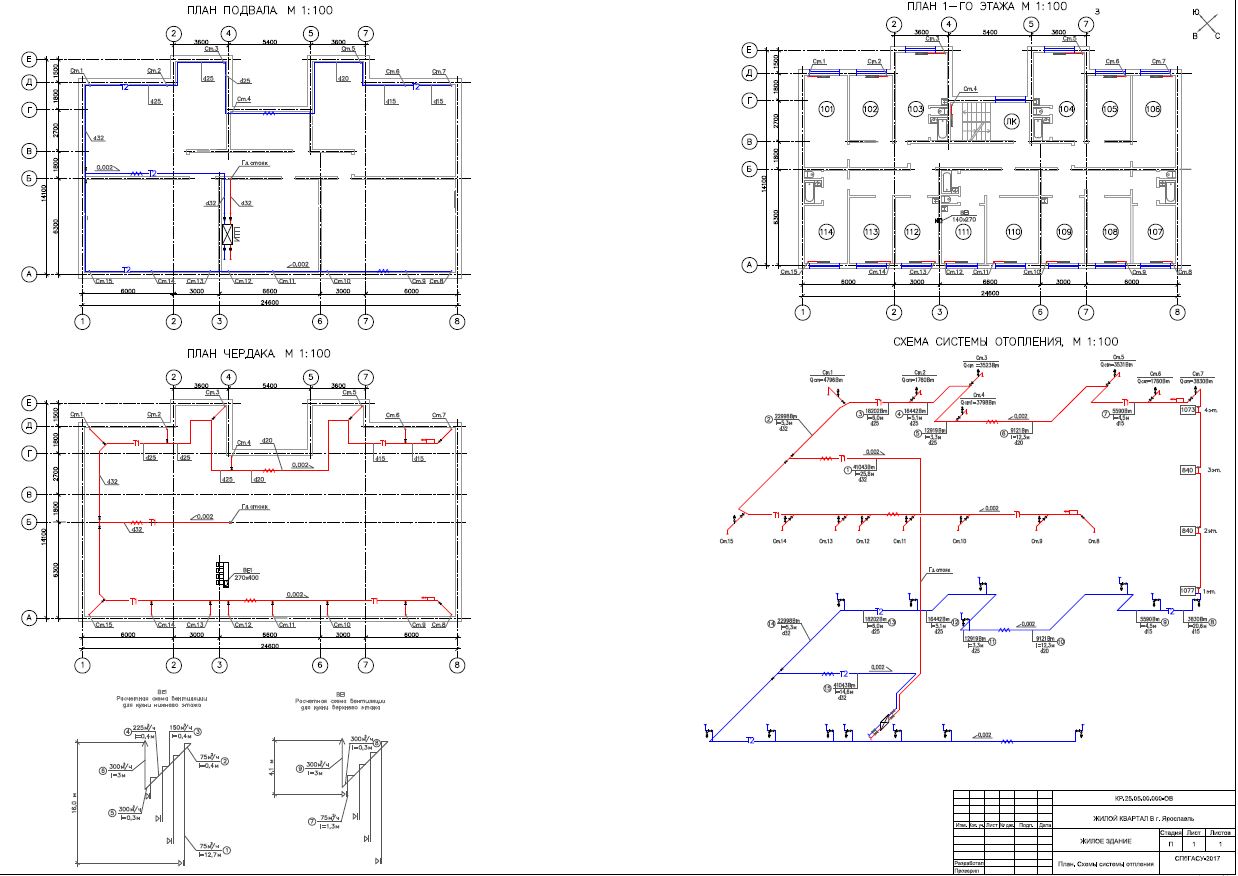

Состав: План отопление в подвале, 1 этаже, чердака, Схема системы отопления. План и схема системы вентиляции Язык документа

Софт: AutoCAD 2007

Каталог / Инженерные системы / Теплоснабжение / Отопление и вентиляция жилого здания в г. Ярославль

Просмотр файлов
Планы+схемы 00 вариант.dwg
Планы+схемы 00 вариант.pdf
ПЗ - ТГВ 00 варинат.docx
