Расчет системы отопления двухэтажного здания

УФИМСКИЙ ГОСУДАРСТВЕННЫЙ НЕФТЯНОЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра” Промышленная теплоэнергетика”
Курсовой проект по дисциплине "Системы обеспечения жизнедеятельности человека"
На тему «Расчет системы отопления двухэтажного здания»
Уфа 2005

В данном проекте приведен расчет системы отопления двухэтажного жилого здания с неотапливаемым чердаком без подвала.

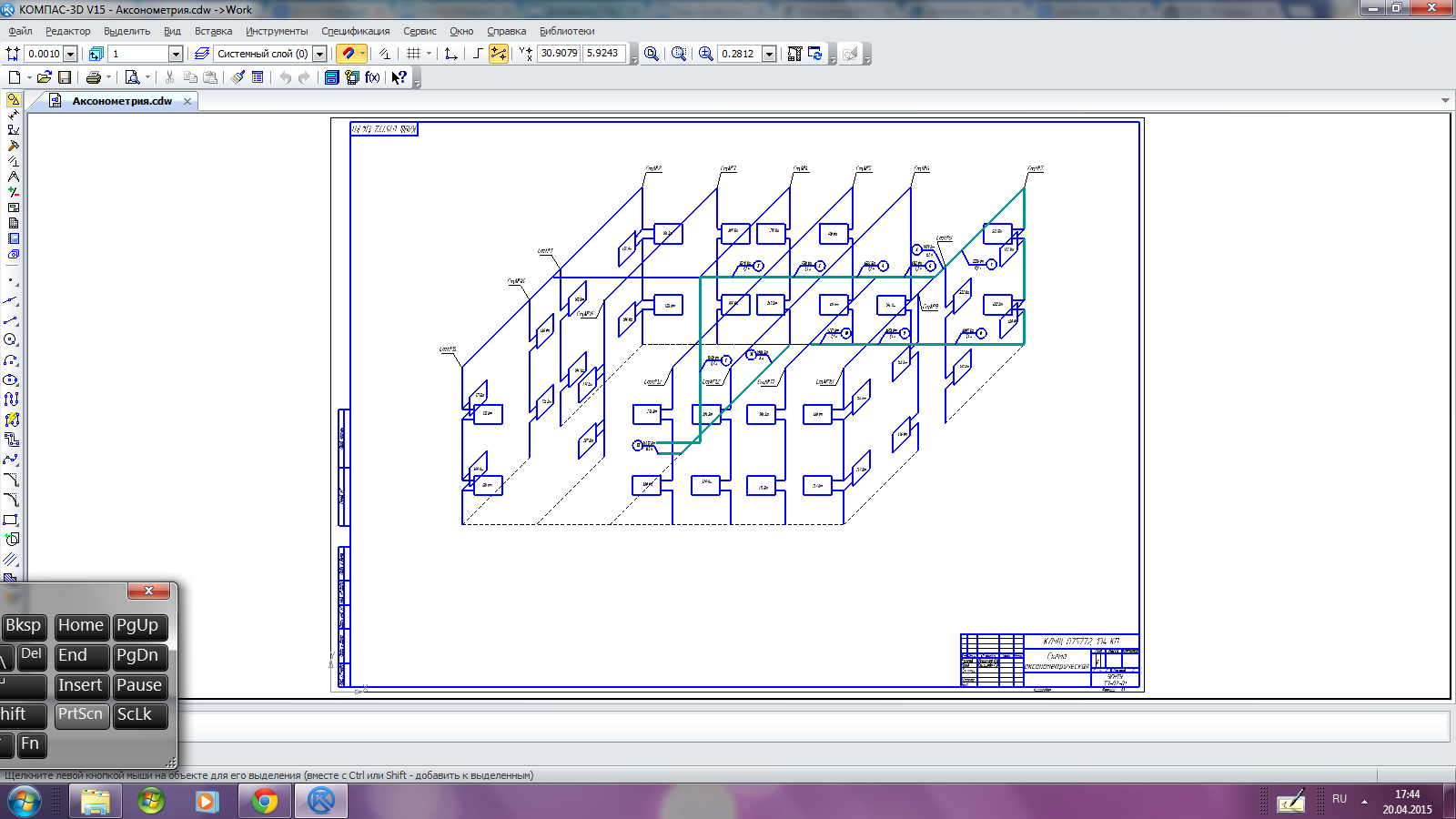

Графическая часть содержит план жилого здания и аксонометрическую проекцию.
Курсовое проект содержит 2 листа формата А1 графической части и 18 страниц пояснительной записки.

Исходные данные
Вариант №34.
1) Двухэтажное жилое здание с неотапливаемым чердаком без подвала.
2) Характеристики микроклимата внутри здания:
-температура воздуха внутри помещений tВ = 20°С (Табл.1.2.[1]);
-подвижность воздуха υВ =0,2 м/с (Табл.1.2.[1]);
- относительная влажность φ = 60% (Табл.1.1.[1]);
- влажностный режим помещений: нормальный (Табл.1.3.[1]);
3) Здание находится в городе Пермь.
4) Характеристики наружного воздуха:
-температура самой холодной пятидневки tн5 = tБ = -35°С (Табл.П.1.1.[1]);
-расчетная скорость воздуха υН =4,2 м/с (Табл.П.1.1.[1]);
-зона влажности: нормальная (рис.1.1.[1]);
5) Ориентация здания: с севера на юг;
6) Конструкция наружных стен (Табл.П.3.1 Вариант №1 [1]):
- несущий слой: однослойная кладка из вибропрессованных бетонных блоков
БС 1.1, 1.2, 1.4 по ТУ 67.18.78-96 λ = 0,95 Вт/(м •°С);
δ = 190 мм;
- теплоизолирующий слой: экструдированный пенополистирол марки Styrofoam λ = 0.032 Вт/(м •°С);
δ = 150 мм;
- штукатурка: цементно-шлаковая λ = 0,84 Вт/(м •°С);
δ = 15 мм;
- облицовочный слой: однослойная кладка из вибропрессованного бетонного кирпича λ = 0,6 Вт/(м •˚C)
δ = 90 мм;
7) Конструкция крыши (Табл.П.1.2,П.1.5.[1]):
Крышное покрытие:
- бетонная плита δ = 0,22 м;
λ = 1,92 Вт/(м •°С);
- штукатурка: цементно-шлаковая δ = 0,015 м;
λ = 0,84 Вт/(м •°С);
- засыпка: гравий шунгизитовый δ = 0,98 м;
λ = 0,23 Вт/(м •°С);
8)Для пола на первом этаже,расположенных на грунте – для неутепленных полов,с коэффициентом теплопроводности слоев материала λ ≥ 1,2 Вт/(м•К) :
= 2.1 (м •К)/Вт;
= 4.3 (м •К)/Вт;
= 8.6 (м •К)/Вт;
= 14.2 (м •К)/Вт;

Состав: План этажа, аксонометрическая проекция Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Расчет системы отопления двухэтажного здания

Проект\Аксонометрия.cdw
Проект\План.cdw
Проект\Пояснительная записка.doc
Проект\Расчет.xls
Проект
