Проектирование системы отопления здания

ФИЛИАЛ ГОСУДАРСТВЕННОГО БЮДЖЕТНОГО ОБРАЗОВАТЕЛЬНОГО УЧРЕЖДЕНИЯ «НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ УНИВЕРСИТЕТ «МЭИ» в г. СМОЛЕНСКЕ
Кафедра промышленной теплоэнергетики
Курсовой проект по дисциплине: «Системы теплоснабжения и вентиляции»
На тему: «Проектирование системы отопления здания»
Смоленск, 2023

В курсовом проекте идет расчет системы отопления здания

Содержание
ЗАДАНИЕ НА КУРСОВОЙ ПРОЕКТ
ИСХОДНЫЕ ДАННЫЕ ДЛЯ ВЫПОЛНЕНИЯ КУРСОВОГО ПРОЕКТА
1. Расчет теплопотерь через наружные ограждения здания
2. Расчет потребной тепловой мощности отопительных приборов в помещениях
3. Гидравлический расчет системы отопления
Список литературы

Климатические данные района:
а) расчетная зимняя температура наружного воздуха для проектирования системы отопления tрн =-18°С ;
б) средняя температура наружного воздуха за отопительный
сезон tсрот = 0,6°C;
в) продолжительность отопительного сезона nот = 195 сут.
г) расчетная зимняя температура наружного воздуха для проектирования систем вентиляции tpрвент = -7 °С ;
3. Влажностный режим помещений - нормальный (jВ = 50-60%)
Основные характеристики здания
Наружные стены - из кирпича без наружной облицовки, с внутренней известково-песочной штукатуркой толщиной dШТ = 0,02 м.
Конструкция наружных стен:
- кладка из глиняного кирпича на цементно-песчаном растворе, толщина 120 мм;
- кладка из силикатного кирпича на цементно-песчанном растворе, толщиной 250 мм.
Коэффициент теплопроводности кладки по заданию: lКв = 0,812 Вт/(мК), lКн = 0,871 Вт/(мК).
Коэффициент теплопроводности утеплителя определяется в зависимости от условий эксплуатации по [2].
Коэффициент теплопроводности штукатурки по заданию lШТ = 0,815 Вт(м ∙К).
Подвал под полами первого этажа - неотапливаемый, без окон.
Окна - с двойным остеклением на деревянных переплетах. Входная дверь - двойная, с тамбуром, без тепловой завесы.
Полная ширина здания: А = 14 м
Высота этажей: Н = 3,3 м
Ориентация главного фасада: С-В
Площадь одного оконного проема FДО = 3,0 м2.
Площадь одного дверного проема FДД = 4,0 м2.
Расчетные температуры воздуха внутри помещений tB, °C :
в вестибюле (помещение 105) 12 °С ;
на лестничной клетке, в санузлах 16 °С ;
во всех остальных помещениях 20 °С.
Расчетная температура воды в системе отопления:
горячей tГ = 95°C;
обратной t0 = 70°C.
Отопительные приборы: чугунные двухколонковые радиаторы МС-140.
Исходные данные для расчета воздухообмена двухсветного зала (помещение 101)
Система вентиляции - приточно-вытяжная с механическим притоком и естественной вытяжкой, не связанная с отоплением.
Подача приточного воздуха производится в верхнюю зону.
Продолжительность работы калорифера системы вентиляции tкф = 1200 ч/год.
Средний коэффициент тепловой нагрузки j кф = 0,3.
Расчетное число людей в зале n = 100 Чел.
Допустимая концентрация С02 в воздухе помещения bуд = 0,8 л/м3
Допустимая относительная влажность воздуха jдоп 60 %
Концентрация С02 в наружном воздухе bпр = 0,3 л/м3
Средний коэффициент тепловой нагрузки

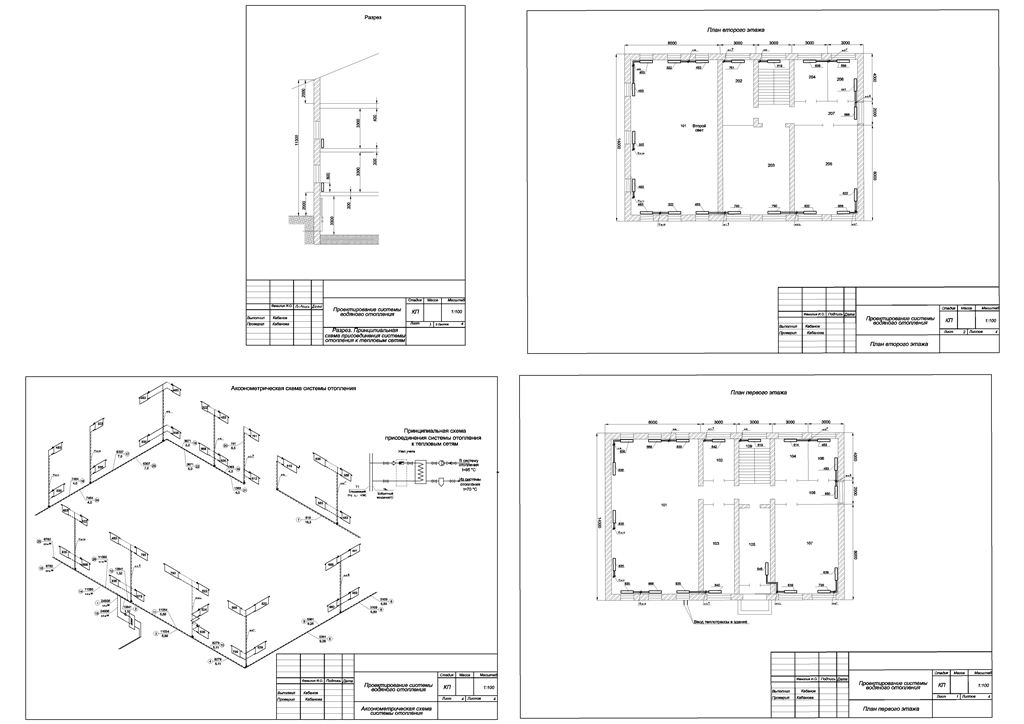

Состав: ПЗ, План первого этажа, План второго этажа, Разрез. Принципиальная схема присоединения систем отопления к тепловым сетям, аксонометрическая схема системы отопления

Софт: AutoCAD 2021

Файлы:
Чертежи.dwg
ПЗ.docx
Титульник.rtf
