МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
ВЫСШЕГО ОБРАЗОВАНИЯ
«МАГНИТОГОРСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ ИМ. Г.И. НОСОВА»

Институт строительства, архитектуры и искусства

Кафедра управления недвижимостью и инженерных систем

КОНТРОЛЬНАЯ РАБОТА

По дисциплине Теплогазоснабжение с основами теплотехники. Водоснабжение и водоотведение с основами гидравлики

На тему: Проектирование системы отопления жилого здания. Проектирование водоснабжения и водоотведения жилого здания

Магнитогорск 2019

Исходные данные
Жилой дом трехэтажный односекционный, имеет чердак и подвал без окон.
Город: Барнаул
Средняя температура наиболее холодной пятидневки: tн = -39оС
Средняя температура отопительного периода: tот = -8,3оС
Продолжительность отопительного периода: zот =219 сут.
Толщина наружных стен 510 мм
Толщина межкомнатных перегородок 180 мм
Толщина межэтажных перекрытий 200 мм
Толщина пола первого этажа 250 мм
Толщина потолка последнего этажа 300мм
Высота подвала: Hподв = 2 м.
Высота этажа: Hэт = 3 м.

Расчетные параметры внутреннего воздуха:
Жилые помещения: tв = 20оС
Кухня: tв = 16оС
Ванная: tв = 25оС
Санузел: tв = 16оС
Лестничная клетка: tв = 16оС
Коридор: tв = 16оС

Расход приборов q, л/с:
Умывальник/мойка – 0,14
Ванная – 0,18
Унитаз – 0,2

Содержание
Исходные данные
Отопление
1. Конструирование систем отопления
2. Расчет отопительной нагрузки.
Водоснабжение и водоотведение
1. Конструирование системы холодного водоснабжения
2. Гидравлический расчет внутреннего водопровода
Заключение
Список использованной литературы

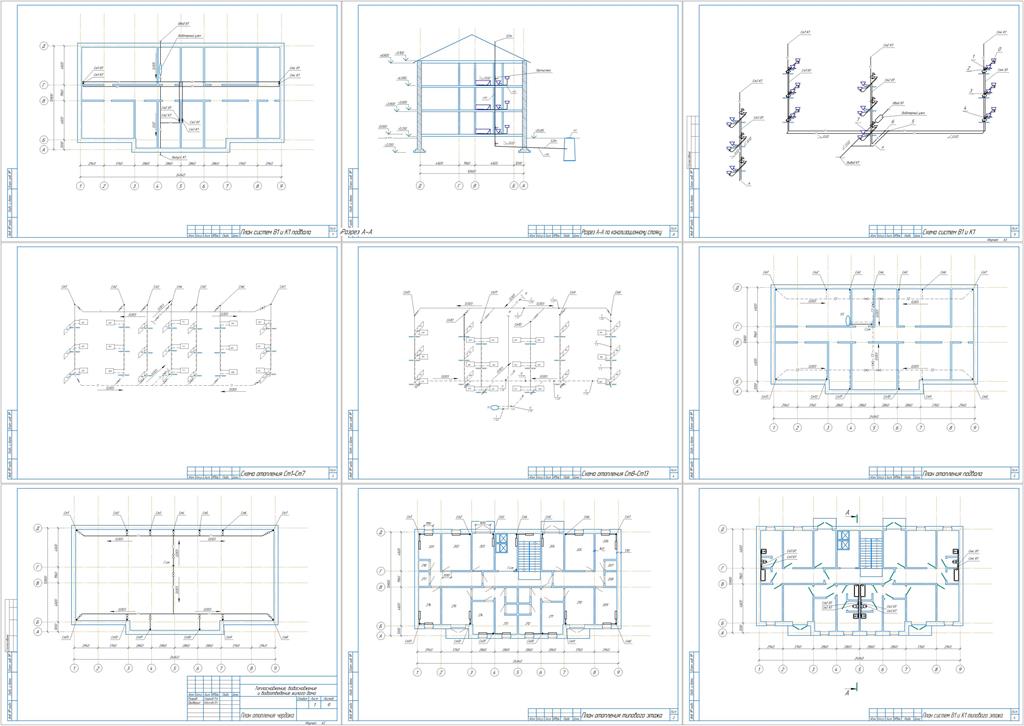

Состав: План отопления чердака, План отопления типового этажа, Схема отопления Ст1-7, Схема отопления Ст8-13, План систем В1 и К1 типового этажа, План отопления подвала, План систем В1 и К1 подвала, Разрез А-А по канализационному стояку, схема систем В1 и К1 Язык документа

Софт: КОМПАС-3D 17,1

Файлы:

Каталог / Инженерные системы / Проектирование системы отопления жилого здания. Проектирование водоснабжения и водоотведения жилого здания

Расчетно пояснительная.docx
Чертеж.cdw
Чертеж.cdw.bak
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
