Кубанский государственный аграрный университет им. И. Т. Трубилина
Кафедра гидравлики и с.х. водоснабжения
Курсовой проект по дисциплине "Водоснабжение и водоотведение с основами гидравлики"
На тему: "Проектирование систем водоснабжения, водоотведения и водостоков
жилого здания"
Краснодар 2021
Цель работы состоит: научиться гидравлическому расчёту трубопроводов, а также выбирать схемы и проектировать системы водоснабжения, водостоков и канализации жилого дома.
Работа включает расчётную и графическую части. Расчётная
часть включает гидравлические расчёты: внутреннего водопровода, внутреннего и наружного водостоков и системы канализации.

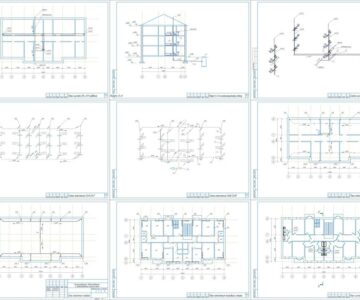

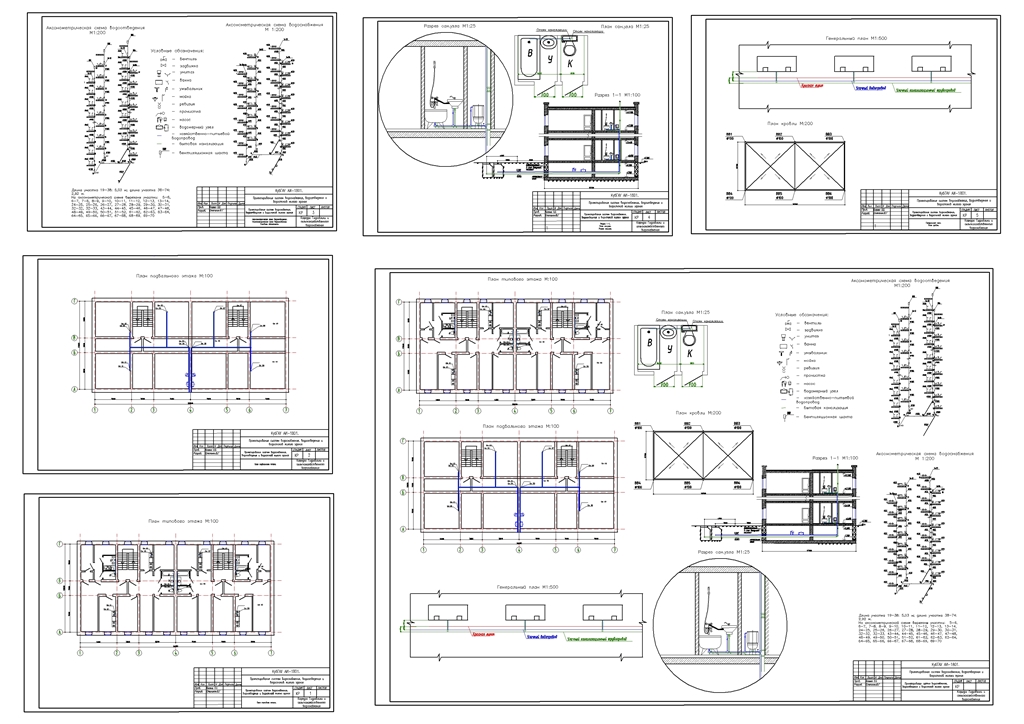

Графическая часть выполняется на формате А3, где показываются:
– генплан участка М1:500;
– план типового этажа М1:100;
– план подвала М1:100;
– план кровли М1:200;
– план санитарно – кухонного узла с санитарными приборами М1:25;
– аксонометрическая схема водопровода М1:200;
– аксонометрическая схема канализации по одному стояку М1:200;
– разрез санитарно - кухонного узла с санитарными приборами М 1:25
– разрез здания М 1:100
Исходные данные Ед. измерения Данные по варианту
Количество этажей шт. 16
Число потребителей чел. 304
Отметка первого этажа м. 1,5
Отметка поверхности земли у здания м. 1,3
Глубина промерзания грунта м. 0,9
Отметка верха трубопровода на вводе в
здание Водопровода м. 0,4
Канализации м. 0,2
Высота комнаты м. 2,8
Высота подвального помещения м. 1,8
Уклон трубопроводов от места ввода до
смотрового колодца Водопровода 0,002
Канализации 0,006
Расстояние от красной линии
До здания м. 4,8
До уличного водопровода м. 3,8
До уличного канализационного
трубопровода м. 5,3
Гарантированный напор м. 44
СОДЕРЖАНИЕ
Введение 3
Исходные данные по проектированию 4-6
1. Выбор схемы и проектирование системы водоснабжения жилого дома. 7
1.1 Общие положения по выбору схемы и проектированию системы
водоснабжения жилого дома. 7-9
1.2 Определение расчетных расходов по участкам водопроводной сети. 9-12
1.3 Проектирование водомерного узла водопроводной сети на
вводах в здание. 12-16
1.4 Проектирование системы водообеспечения жилого дома и подбор насоса для водоподкачивающей установки. 16-19
1.5 Подбор насоса для водоподкачивающей установки 19-20
2. Общие положения по выбору схемы и проектированию системы
канализации жилого дома. 21-22
2.1 Расчёт расходов дождевых вод 22-23
2.2 Отвод атмосферных осадков наружными водостоками в жилом доме 23
2.3 Расчёт внутренней и дворовой канализации 23-25
Список литературы 26
