Проектирование внутренних систем водоснабжения и водоотведения 5 этажного 18 квартирного жилого дома

Некоммерческое акционерное общество «Торайгыров университет», Кафедра «Промышленное, гражданское и транспортное строительство», по дисциплине Санитарно-техническое устройство зданий, Курсовая работа на тему: Проектирование внутренних систем водоснабжения и водоотведения 5 этажного 18 квартирного жилого дома, 2022 год

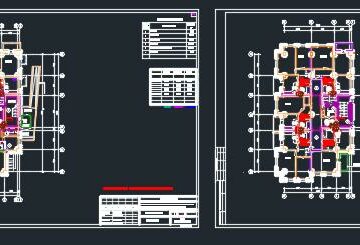

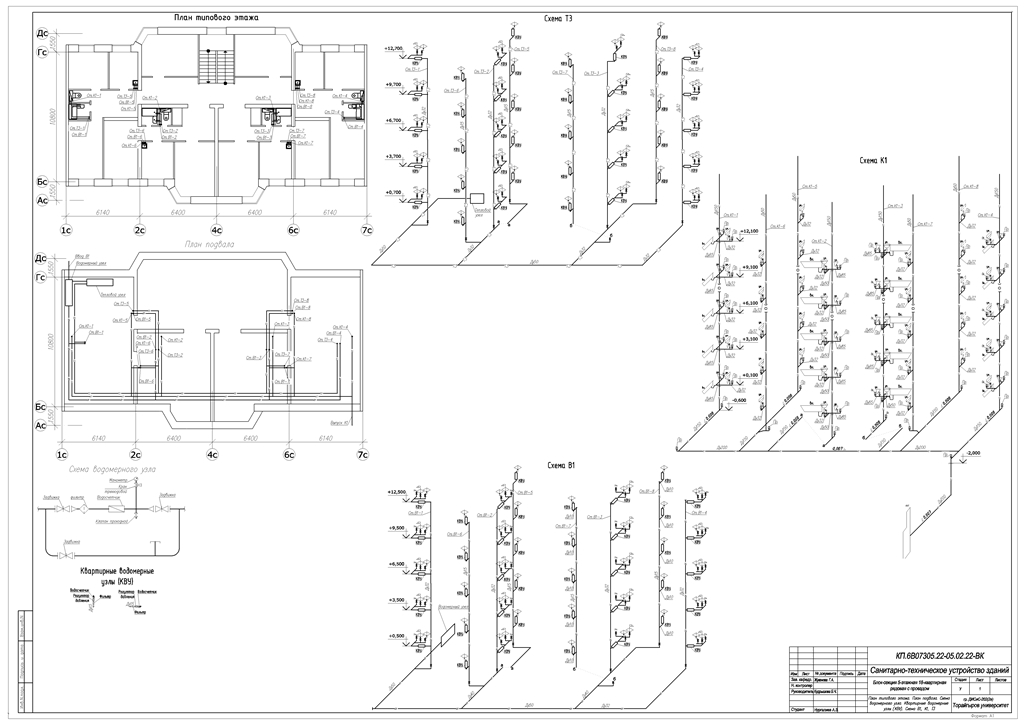

Курсовая работа произведена для жилого пятиэтажного восемнадцатиквартирного одноподъездного дома.
В курсовой работе производится расчет внутреннего водопровода и канализации здания, а также запроектирован комплекс санитарно- технического оборудования водопровода и канализации. Городской водопровод расположен от торца здания на 29 м. Ввод водопровода проложен ниже глубины замерзания и при прохождении в стене подвального этажа прокладывается в футляре. Между водопроводом и трубой закладываем мятую глину, смоляную прядь, снаружи заделываем цементным раствором. Сразу же после ввода внутри здания на расстоянии не более 1 м от наружной стены располагаем водомерный узел.
Запроектирован водомерный узел с обводной линией, на которой установлена опломбированная задвижка, включающаяся в случае необходимости снятия водомера на ремонт или проверку. Перед водомером и после него установлены задвижки, а между водомером и второй по ходу движения воды задвижкой находится контрольно-спускной кран.
Магистральные трубопроводы, соединяющие основание стояков, прокладываются в подвальном помещении по внутренним стенам на расстоянии не менее 30 см от потолка подвала на крючьях или кронштейнах. На каждом ответвлении и на самих стояках предусматривается установка запорных вентилей для ремонта, для возможности отключения стояков при авариях и ремонтах.
В данной курсовой работе выбрана схема водоснабжения с нижней разводкой магистральных трубопроводов, по характеру движения воды тупиковые. Схема водоснабжения хозяйственно-питьевая. При необходимости на магистральных трубопроводах устанавливают поливочные (пожарные) кланы диаметром 25 мм, которые расположены с наружной стороны здания на высоте 25 см от отмостки. С внутренней стороны здания на магистральном водопроводе устанавливается запорный вентиль для выключения. Отводящие водопроводы от стояков к санитарным приборам прокладываются на высоте не менее 20 см над полом и соединяются с арматурой прибора вертикальными участками (для умывальников 1,1 м, для шаровых кранов, смывных бачков- 0,8 м, для душей- 2,2 м.).

Содержание

Введение 3
1 Проектирование внутреннего водопровода холодной
воды. 4
1.1 Общая характеристика системы и схемы внутреннего водопровода. 4
1.2 Гидравлический расчет внутреннего водопровода 4
1.3 Определение требуемого напора в сети внутреннего водопровода 8
2 Проектирование внутреннего водопровода горячей воды 9
2.1 Общая характеристика системы и схемы горячего водоснабжения 9
2.2 Гидравлический расчет горячего водопровода 9
2.3 Определение требуемого напора 11
3 Проектирование системы внутренней канализации здания 12
3.1 Общие сведения о системе канализации зданий 12
3.2 Проверка пропускной способности стояков 12
3.3 Расчет выпусков системы канализации 13
Заключение 14
Список использованных источников 15
