Расчет тепловой схемы промышленно-отопительной котельной

Вятский государственный университет
Кафедра теплотехники и гидравлики
Курсовой проект по дисциплине "Тепломассообмен"
На тему: "Расчет промышленно-отопительной котельной"
Киров, 2018

Исходные данные:
Давление на выходе из котлоагрегата p1=1,595МПа
Расход пара на технологические нужды Dт=6,85кг/с
Тепловая мощность, отпускаемая потребителю Qт=15,15МВт
Степень сухости пара на выходе из котлоагрегата x1=0,98
Давление в деаэраторе питательной воды p2=0,119МПа
Степень сухости вторичного пара на выходе из РНП x2=0,97 -
Давление в деаэраторе подпиточной воды p3=42кПа
Расход выпара в процентах от расхода деэарируемой воды в каждом деаэраторе dвып=0,3%
Максимальная температура прямой сетевой воды τ1max=146°C
Недогрев в сетевом подогревателе δtсп=4°C
Процент потерь теплоты в сетевом подогревателе dсп=5%
Расчетная температура прямой сетевой воды τ1=122°C
Расчетная температура обратной сетевой воды τ2=40°C
Процент потерь сетевой воды в тепловой сети dсв=33%
Процент возврата конденсата технологического пара dw=43%
Температура возврата конденсата технологического пара tw=31°C
Температура сырой воды на входе tсв=13°C
Температура воды, необходимая для ХВО tхво=30°C
Процент потерь входы в каждой установке ХВО dхво=10%
Недогрев в ППСВ δtппсв=4°C
Процент потерь теплоты в ППСВ dппсв=5%
Суммарные утечки рабочего тела в процентах от расхода свежего пара dут=2,9%
Процент непрерывной продувки dпр=1,9%
Данный курсовой проект представляет собой расчёт схемы промышленно-отопительной котельной, которая производит отпуск тепла на технологические нужды и на нужды отопления.
Также оценивается эффективность установки экономайзера в котлоагрегат.
Для определения рациональности установки экономайзера требуется провести расчёт теплового баланса котлоагрегата, сравнив КПД котлоагрегата с экономайзером и без него.
Конечной целью проекта является оценка эффективности данной схемы котельной и предложения по её усовершенствованию, а также оценка эффективности использования экономайзера в котлоагрегате.

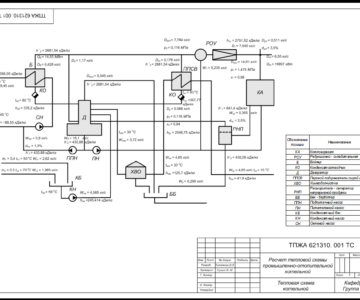

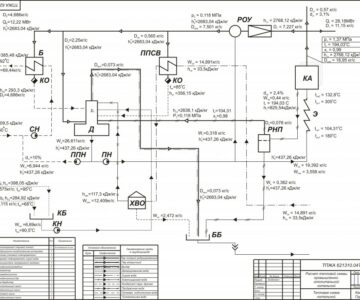

Графическая часть содержит тепловую схему котельной, КПД схемы и котлоагрегата.
Содержание
Введение
1. Расчет теплового баланса схемы
2. Расчет котлоагрегата
3. Тепловой расчет экономайзера
4. Заключение
5. Библиографический список

Состав: Пояснительная записка работы, Тепловая схема котельной А3, КПД схемы и котлоагрегата А3 Язык документа

Софт: Microsoft Visio 2010

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Расчет тепловой схемы промышленно-отопительной котельной

Itogovaja_skhema_A3.vsd
ПЗ ТМО.docx
