Расчет тепловой схемы ПТУ ТЭЦ

Омский государственный университет путей сообщения
Кафедра Теплоэнергетика
Курсовой проект по дисциплине "Источники и системы теплоснабжения"
На тему "расчет тепловой схемы пту тэц и водяной системы теплоснабжения города"
Омск, 2018

Введение
Курсовой проект состоит из двух частей: расчета принципиальной тепловой схемы паротурбинной установки (ПТУ) (раздел «Источники теплоснабжения предприятий») и расчета водяной системы теплоснабжения (раздел «Системы теплоснабжения предприятий»).
1. Примерно 80 % всей вырабатываемой в мире электроэнергии приходится на ПТУ, в которых в качестве рабочего тела используют водяной пар, совершающий регенеративный цикл, т. е. тепловой цикл с отбором пара на регенеративный подогрев питательной воды в смешивающих или поверхностных подогревателях. Паровая турбина служит для преобразования тепловой энергии пара в механическую (энергию вращения ротора), а затем − в электрическую. Экономичность ПТУ зависит от начальных и конечных параметров пара и от типа применяемых турбин. В соответствии с видом технологической нагрузки на ТЭЦ с ПТУ применяются следующие турбины:
1) конденсационные без регулируемого отбора пара;
2) конденсационные с теплофикационным регулируемым отбором пара;
3) конденсационные с производственным регулируемым отбором пара;
4) конденсационные с двумя типами регулируемого отбора пара – производственным и теплофикационным;
5) с противодавлением.
2. Во второй части курсового проекта мы проводим расчет обеспечения потребителей теплотой в виде отопления, вентиляции, ГВС при разной наружной температуре воздуха и по расчетам температурный график. Выбор любого температурного графика необходимо осуществлять на основании технико-экономических расчетов, так как от параметров графика зависит экономичность работы теплоисточника , уровни максимально и минимально допустимых напоров в теплосети, капиталовложения в системы теплоснабжения, связанные с подбором диаметров тепловой сети и др.Гидравлический расчет – один из важнейших разделов проектирования и эксплуатации тепловой сети. При течении теплоносителя в протяженных тепловых сетях систем теплоснабжения потери напора складываются из потерь напора в местных сопротивлениях и потерь напора, происходящих по длине трубопроводов(линейных потерь напора). При проектировании в гидравлический расчет входят следующие задачи: определение диаметров трубопроводов; определение падения давления (напора); определение давлений (напоров) в различных точках сети.
Мощность генератора Nэ, МВт 60
Начальное давление ПГ Р0, МПа 13
Начальная температура t0, °С 565
Расход пара на производственные нужды Dпр, т/ч 135
Расход пара на отопление Qот, ГДж/ч 180
Конечное давление пара Рк,МПа 0,0025

Содержание
Введение…………………………………………………………………………………...…….. 4
1. Расчет тепловой схемы ПТУ ТЭЦ………………………………………………………..….. 5
1.1. Описание тепловой схемы промышленной электростанции…………………...... 5
1.2. Расчет принципиальной тепловой схемы промышленной электростанции…….. 6
1.2.1. Распределение регенеративного подогрева питательной воды по ступеням и определение давления из отборов турбины…………………………………………………… 6
1.2.2. Определение расхода пара и питательной во-ды………………………………... 8
1.2.3. Составление теплового баланса по ПВД и определение расхода пара из от-боров турбины………………………………………………………………………………….... 10
1.2.4. Расчет деаэратора…………………………………………………………………. 12
1.2.5. Составление теплового баланса по ПНД………………………………………... 14
1.2.6. Определение электрической мощности турбины………………………………. 16
2. Расчет водяной системы теплоснабжения………………………………………………….. 18
2.1. Постановка задачи (задание на проектирование)………………………………… 18
2.2 Определение расчетного расхода тепла на отопление, вентиляцию и горячее
водоснабжение…………………………………………………………………………… 19
2.2.1. Расчет для микрорайона А……………………………………………………….. 19
2.2.2. Расчет для жилого дома Б………………………………………………………... 20
2.2.3. Расчет детского сада В……………………………………………………………. 21
2.2.4. Расчет учебного заведения Г…………………………………………………….. 22
2.2.5. Расчет промышленного предприятия Д…………………………………………. 22
2.2.6. Построение графика тепловой нагрузки (часовой и годовой) по продолжи-тельности стояния наружной температуры для микрорайона А……………………………... 24
2.3. Построение температурного графика регулирования от ТЭЦ…………………………... 25
2.4 Определение расчетного расхода сетевой воды в тепловых се-тях………………. 28
2.4.1. Определение расхода сетевой воды для микрорайона А………………………. 28
2.5. Построение графика расхода сетевой воды в зависимости от наружной температуры.. 29
2.6. Гидравлический расчет тепловой сети……………………………………………………. 30
2.7. Тепловой расчет теплопровода…………………………………………………………….. 32
2.7.1. Определение тепловых по-терь…………………………………………………… 32
2.7.2. Определение оптимальной (экономичной) толщины изоляции……………….. 35
Заключение………………………………………………………………………………………. 37
Список использованной литературы…………………………………………………………… 38

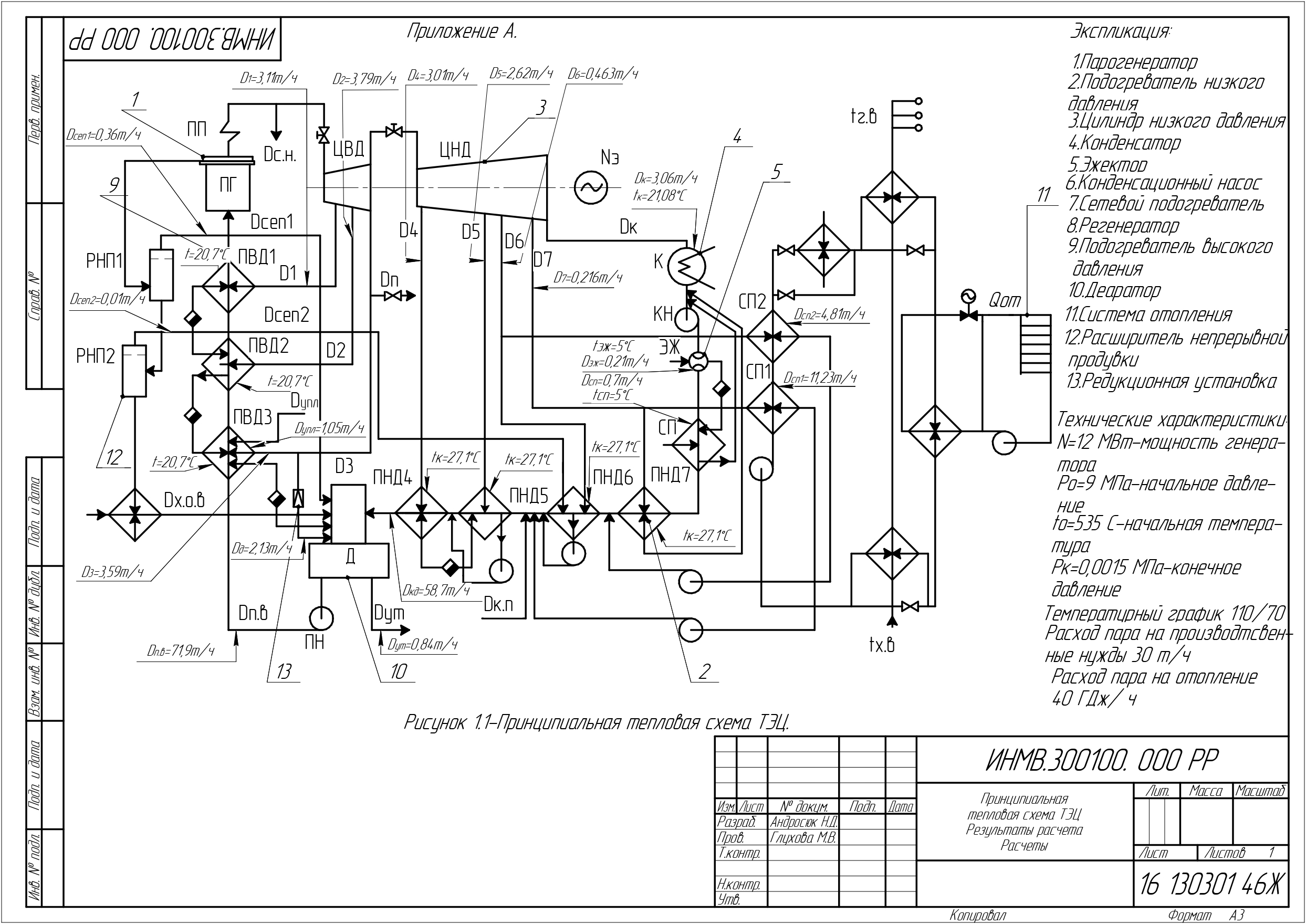

Состав: Принципиальная схема ТЭЦ Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Расчет тепловой схемы ПТУ ТЭЦ

ptu_tets_A3.cdw
курсач по глухову! мой.docx
