Расчетно-графическая работа "Отопление и вентиляция жилого дома"

КАЗАНСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ
Кафедра Теплоэнергетики, газоснабжения и вентиляции
РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА на тему: “Отопление и вентиляция жилого дома”
Казань 2017

1. Исходные данные

Расчетные параметры наружного воздуха:
Температура воздуха наиболее холодной пятидневки, обеспеченностью 0,92 tн = -19 ℃
Средняя температура наружного воздуха за отопительный период tоп = 1,1 ℃
Продолжительность отопительного периода zоп = 193 сут.

Расчетные параметры внутреннего воздуха
Температура внутреннего воздуха tв, ℃:
—жилых комнат 20 ℃
—кухни-столовой 18 ℃
—с/у 18 ℃
—тамбура 14 ℃
—кладовой 14 ℃
—гостевой 18 ℃
—холл 16 ℃

СОДЕРЖАНИЕ
Введение 3
1. Исходные данные 3
2. Отопление 4
2.1 Теплотехнический расчет наружных ограждений 4
2.2 Определение теплопотерь через ограждающие конструкции здания 7
2.3 Выбор и расчет отопительных приборов 10
3. Вентиляция 14
3.1 Выбор системы вентиляции 14
3.2 Определение воздухообмена 14
3.3 Аэродинамический расчет каналов 15
Список использованной литературы 18

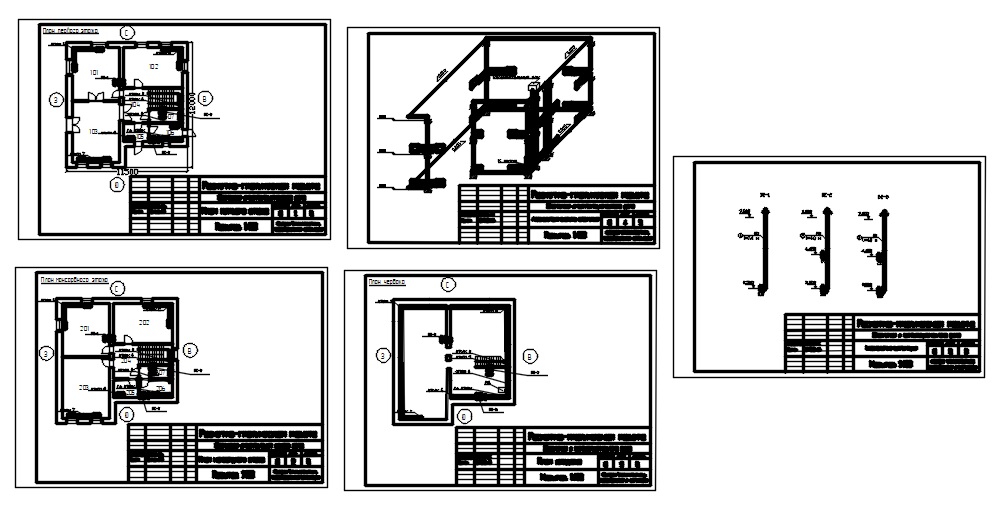

Состав: План первого этажа, План мансардного этажа, План чердака, Аксонометрия системы отопления, Аксонометрия вентиляции Язык документа
