Рассчет теплопотерь, ОВ, ВК.

Проект отопления и вентиляции жилого дома индивидуальной застройки разработан по исходным данным и на основании технического задания Заказчика:
Основные технико-экономические показатели объекта.
Общая площадь здания 536 м2
Площадь застройки 216 м2
Строительный объем 2278 м3, в т.ч. надз. 1898м3 подз.380м3
Высота здания 11,5м
Теплоснабжение жилого дома запроектировано на базе индивидуальной котельной, размещенной в специально отведенном помещении подвала.
Жилой дом двухэтажный, с подвалом под частью здания и небольшим чердачным помещением. Конструктивная схема строения – монолитный железобетонный каркас. Фундамент – монолитная фундаментная плита. Наружные стены выполняются из пенобетонных блоков марки D500, с последующим утеплением минераловатными плитами и нанесением штукатурного слоя с покраской. Цокольная часть здания облицовывается керамической плиткой.

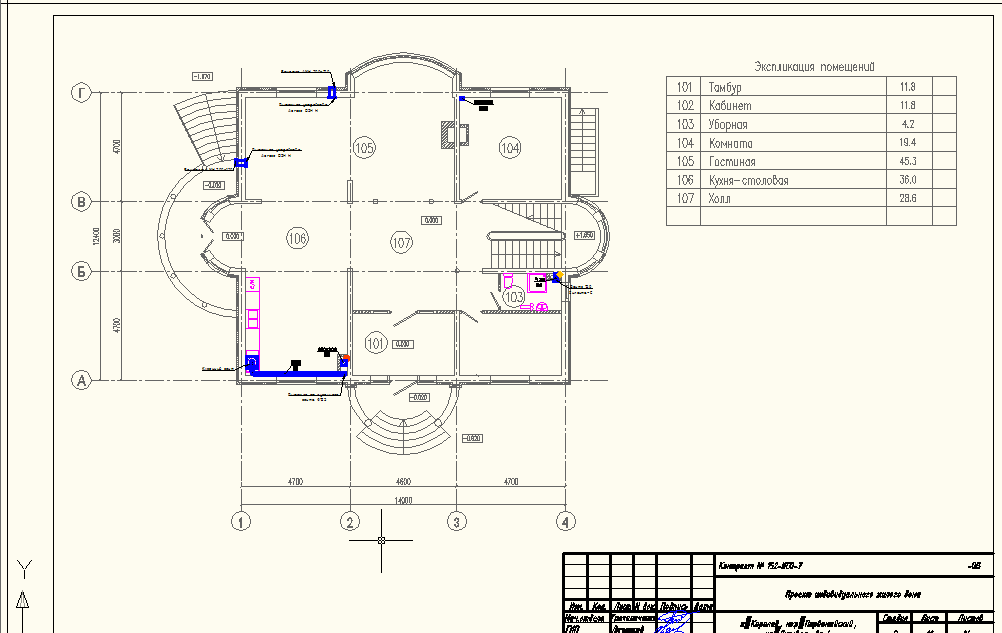

Отмостка выполняется из тротуарной плитки. Окна из ПВХ профиля с двухкамерным стеклопакетом, наружные входные двери металлические, внутренние межкомнатные – деревянные. Кровля сложной формы, скатная, с использованием гибкой черепицы типа Katepal. В подвале расположена котельная с отдельным входом с улицы. На первом этаже холл, гостиная, комната отдыха, кухня-столовая, санузел, кабинет. На втором этаже размещены три спальни, гардероб и ванные комнаты, холл.
Проектируемый дом оборудуется необходимыми инженерными системами. Отопление предусмотрено от газового котла, расположенного в подвале в помещении котельной. Водоснабжение и водоотведение предусмотрено в помещении гостиной и санузлах.
Конструкции здания C0, степень огнестойкости II, класс функциональной пожарной опасности Ф1.4. Схема планировочной организации земельного участка разработана с учетом нормативных расстояний до ближайших строений а так же границами разрешенного пользования указанными в градостроительном плане земельного участка №RU 50302000-726, выданного на основании заявления № ОП 6055 от 27.09.2013г.

Состав: Проект: ОВ,ВК,ПЗ Язык документа

Софт: AutoCAD 10

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Рассчет теплопотерь, ОВ, ВК.

Теплопотери(Коттедж №7).xlsx
4. - .dwg
