Разработка и оценка эффективности мероприятий по снижению энергозатрат жилого здания

БГАУ, ТиЭП, Энергосбережение,Разработка и оценка эффективности мероприятий по снижению
энергозатрат жилого здания, 2014

Работа: 26 листов, 4 рисунка, 3 таблицы, 6 источников, 1 лист формата А1 графического материала.
Курсовая работа предусматривает улучшение теплозащитных свойств ограждающих конструкции с применением различных утепляющих материалов.В курсовой работе произведён теплотехнический расчёт наружных ограждений, расчет тепловых потерь системой вентиляции, расчет тепловой мощности на систему горячего водоснабжения, расчет годовой нагрузки системы отопления и разработка комплекса энергосберегающих мероприятий здания, произведена оценка годовой экономии тепловой энергии в условном топливе.

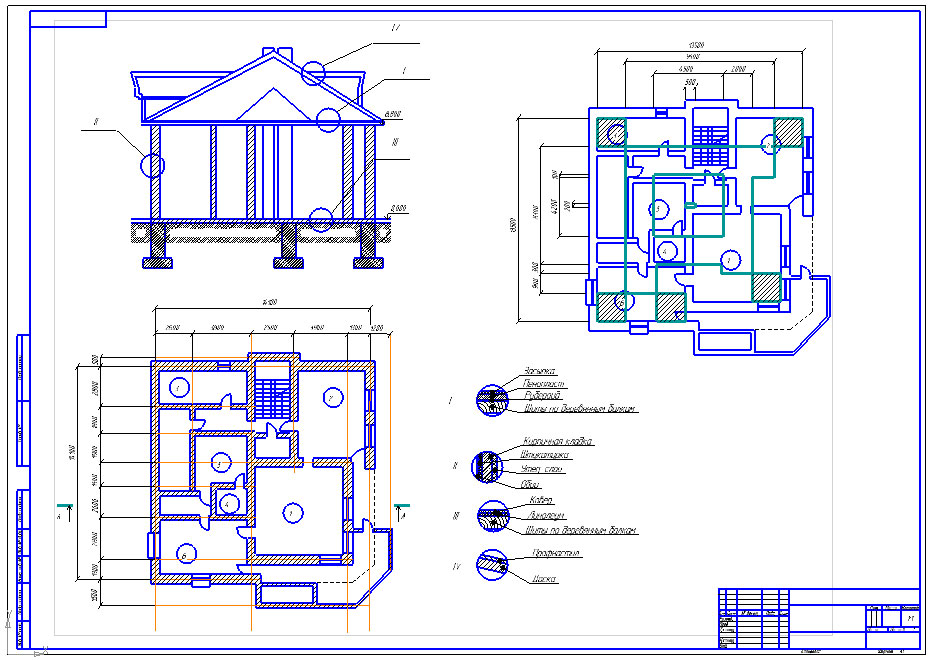

Графическая часть курсовой работы содержит план и разрез жилого дома. Общие тепловые потери зданием составляют 16550,36 Вт, после принятия энергосберегающих мероприятий путем внедрения раздельного регулирования микроклимата комнат здания тепловые потери составили 15225,77 Вт. Рассчитали потери тепла на горячее водоснабжение в летний и зимний период.
Исходя из полученных вычислений необходимость проведения энергосберегающих мероприятий считаю оправданным.

Исходные данные
Населённый пункт – Мелеуз.
Расчётная температура наружного воздуха: tнв = -200С; tнр = -380С; tхс = -390С.
Расчётная скорость воздуха u=3,5 м/с.
Продолжительность периода со среднесуточной температурой воздуха 211суток.
Средняя температура периода со среднесуточной температурой tср =-7,10С.
Ориентация здания с севера на юг
Материал стен – кирпич глиняный
Коэффициент теплопроводности: λ=0,7 Вт/(м·К).
Коэффициент теплоусвоения: S=9,2Вт/(м2·К).
Штукатурка: цементно-песчанная
Коэффициент теплопроводности: λ=0,76 Вт/(м·С);
Коэффициент теплоусвоения: S=9,6 Вт/(м2·С);
Засыпка: вермикулит вспученный.
Коэффициент теплопроводности: λ=0,09 Вт/(м·С);
Коэффициент теплоусвоения: S=1,08 Вт/(м2·С).

Состав: ПЗ, Теоретический чертеж Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Разработка и оценка эффективности мероприятий по снижению энергозатрат жилого здания

Артур\ARTUR_5_05_2014 (1).cdw
Артур\ARTUR_5_05_2014 (1).cdw.bak
Артур\ARTUR_5_05_2014.cdw
Артур\poly.cdw
Артур\~$Сафин.doc
Артур\Сафин - копия.doc
Артур
Артур\Сафин.doc
