Редукционная установка

Редукционная установка (РУ) предназначена для снижения и поддержания на постоянном уровне давления пара, поступающего от источника к потребителю или группе потребителей. По видам примененных в установке редукционных клапанов данная установка исполнена в варианте - редукционный клапан прямого действия.
В зависимости от диапазона изменения расхода и кратности редуцирования данная редукционная установка исполнена с одним клапаном.
РУ в готовом виде на единой несущей раме.

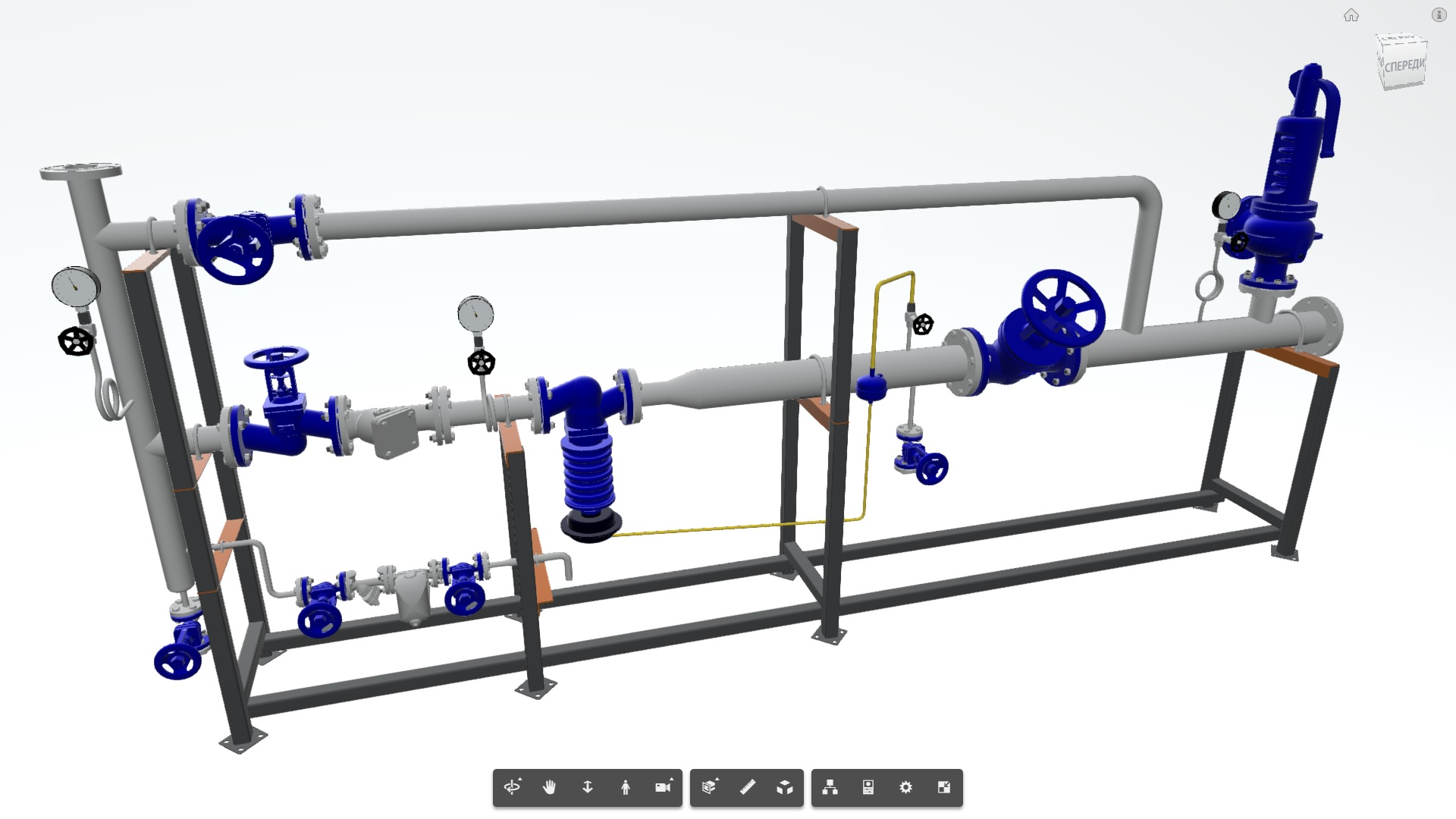

Модель-сборка с применением запорно-регулирующей и предохранительной арматуры ari armaturen.
Характеристики РУ:
Температура 204 град.ц.
Удельный объем 0,3026 м3/кг
Давление на входе 6 бар
Давление на выходе 2 бар
Массовый расход 3 т/ч
Редуктор давления ARI PREDU 22701 DN65 PN16 Квс=50 м3/ч
Диаметр на входе Ду65мм
Диаметр на выходе Ду125мм

Состав: 3D Сборка Язык документа
