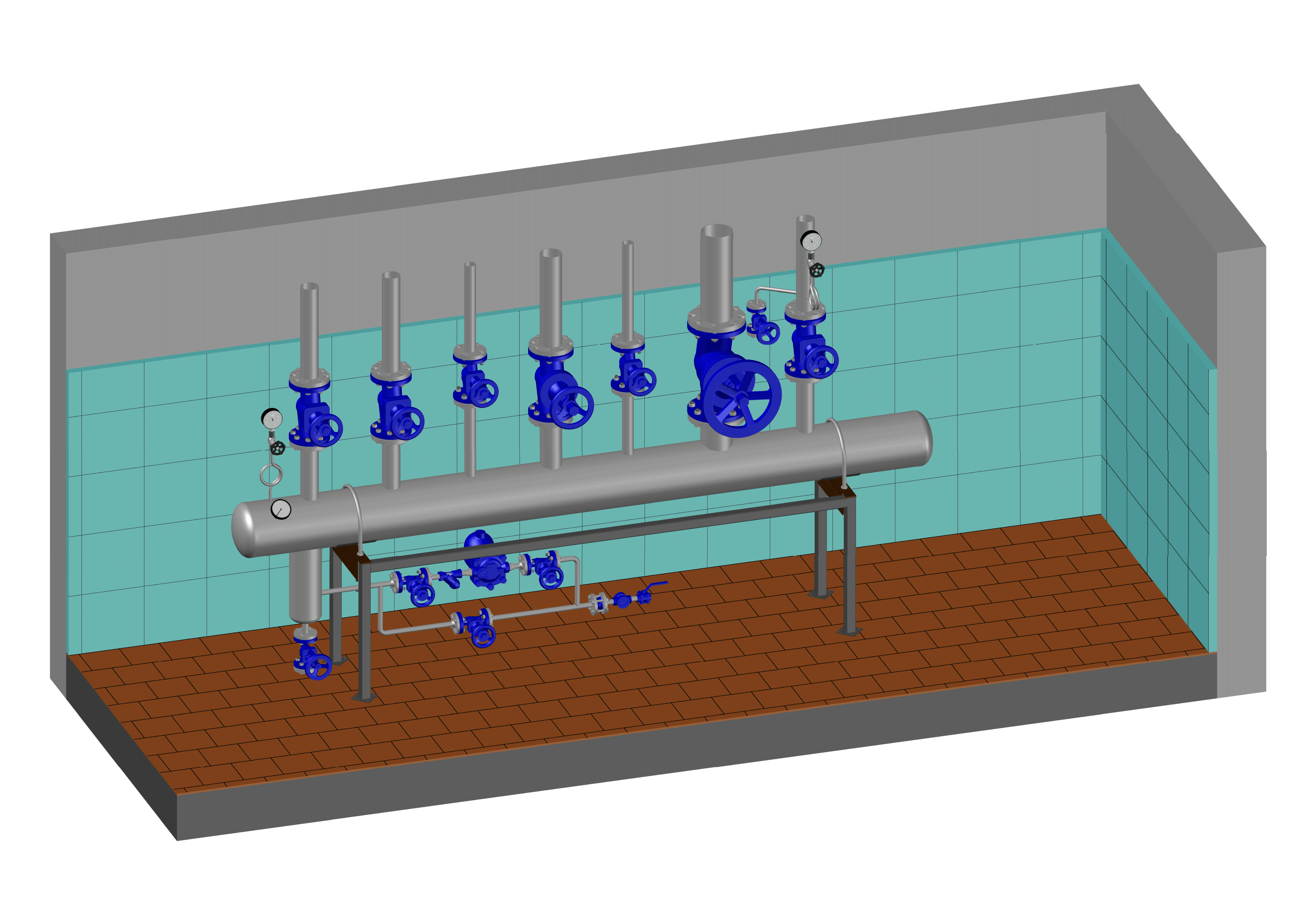

Паровой распределительный коллектор

Паровой коллектор – элемент паро-конденсатной системы из трубы большего диаметра, чем паропроводы, заглушенный с двух сторон для сбора либо распределения пара. Наружный диаметр коллектора 273 мм.
Кроме 3D-модели в файле также присутствуют чертежи 2D-модели с размерами и обозначениями.
Модель-сборка с применением запорной арматуры spirax sarco и ari armaturen.

Состав: 3D-сборка Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Паровой распределительный коллектор

3D.dwg
