Череповецкий государственный университет
Кафедра промышленной теплоэнергетики
Выпускная квалификационная работа на тему:"Реконструкция котельной в связи с изменением мощности"
Череповец 2018
Пояснительная записка объёмом 86 листов включает 22 рисунка, 17 таблиц, 2 приложения и 8 листов графического материала.
Объектом исследования является водогрейная котельная №19 г.Харовск.
Цель работы – разработка технических решений по реконструкции котельной №19 для переключения нагрузки от котельных №1, №3 и №4 в г.Харовск.
В ходе работы разработаны решения по реконструкции источника теплоснабжения, отличительными особенностями которого являются высокая надёжность, функциональность и удобство использования оборудования.
Произведен анализ исходных данных о тепловых нагрузках котельной, выполнены расчеты теплопотребления при различных значениях наружных температур, а также качественного регулирования отпуска теплоты.
Выполнен расчет тепловой схемы котельной, тепловой расчет котла и аэродинамический расчет газовоздушного тракта котельного агрегата.
Произведена оценка себестоимости производимой тепловой энергии, а также срока окупаемости мероприятия - реконструкции котельной.
Содержание
Введение 6
1.Обоснование необходимости реконструкции котельной №19 7
1.1.Характеристики существующих котельных 7
1.2.Определение годового расхода тепловой энергии. Построение графика теплопотребления 9
1.3.Определение расчетных температур и расходов теплоносителя 14
2.Разработка технических решений по реконструкции котельной №19 18
2.1.Подбор теплогенерирующего оборудования 18
2.2.Подбор насосов 19
2.3.Тепломеханические решения. Принципиальная схема котельной 24
2.4.Водопровод и канализация 28
2.5.Система удаления дымовых газов 30
2.6.Отопление и вентиляция 31
2.7. Система контроля и автоматического регулирования котельной 33
3.Расчет режимов работы оборудования котельной 36
3.1.Расчет горения топлива и энтальпий продуктов сгорания 36
3.2.Расчет теплового баланса котла КВМ-3,0 39
3.3. Расчет тепловой схемы котельной 42
3.4. Расчет системы химводоочистки 45
3.5. Расчет газовоздушного тракта и тягодутьевого оборудования 47
4. Расчет выбросов загрязняющих веществ 55
4.2.Расчет выбросов твердых частиц 55
4.3.Расчет выбросов оксидов серы 55
4.4.Расчет выбросов оксидов азота 56
4.5.Расчет выбросов окиси углерода 56
4.6.Расчет высоты дымовой трубы после реконструкции 57
5.Технико-экономическое обоснование реконструкции 61
5.1.Определение инвестиционных затрат (капитальных вложений) в проект реконструкции котельной 61
5.2.Определение годовых эксплуатационных расходов 63
5.3.Определение себестоимости тепловой энергии и срока окупаемости реконструкции 68
Заключение 73
Список использованной литературы 75
Приложение А. Перечень оборудования котельной 78
Приложение Б. Ведомость демонтажа 86

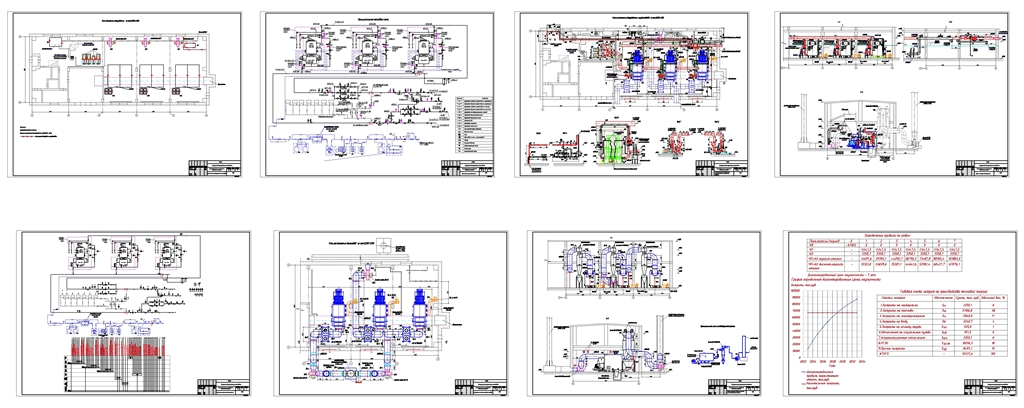

Графическая часть:
1. План демонтажа оборудования на отм.0,000.
2. Принципиальная тепловая схема
3. План расположения оборудования и трубопроводов на отм.0,000. Виды А,Б,В,Г,Д.
4. Разрез 1-1. Разрез 2-2. Разрез 3-3.
5. Функциональная схема автоматизации
6. План расположения дымоходов на отм.0,000.
7. Разрез 1-1. Разрез 2-2. Принципиальная схема газовоздушного тракта.
8. План расположения дымоходов на отм.0,000
