Рекуперативный теплообменный аппарат ГВС

Московский Энергетический Институт
Институт Проблем Энергетической Эффективности
Каф. Тепломассообменных процессов и установок
Курсовой проект по дисциплине "Тепломассообменное оборудование предприятий"
На тему: "Расчет рекуперативного теплообменного аппарата"
Москва 2016

Исходные данные для выполнения КП по курсу «Тепломассообменное оборудование предприятий»

Горячий теплоноситель Холодный теплоноситель
Тип теплоносителя вода Тип теплоносителя вода
Температура на входе 130 ˚С Температура на входе 10 ˚С
Температура на выходе 70 ˚С Температура на выходе 55 ˚С
Расход 100 т/ч Расход ( неизвестен, необходимо определить)
Давление 1.4 МПа Давление 1 бар

В данной работе рассматривается кожухотрубный теплообменник применяющийся в качестве водонагревателя ГВС на ИТП. Приведен подбор и расчет теплообменного аппарата по исходным данным.

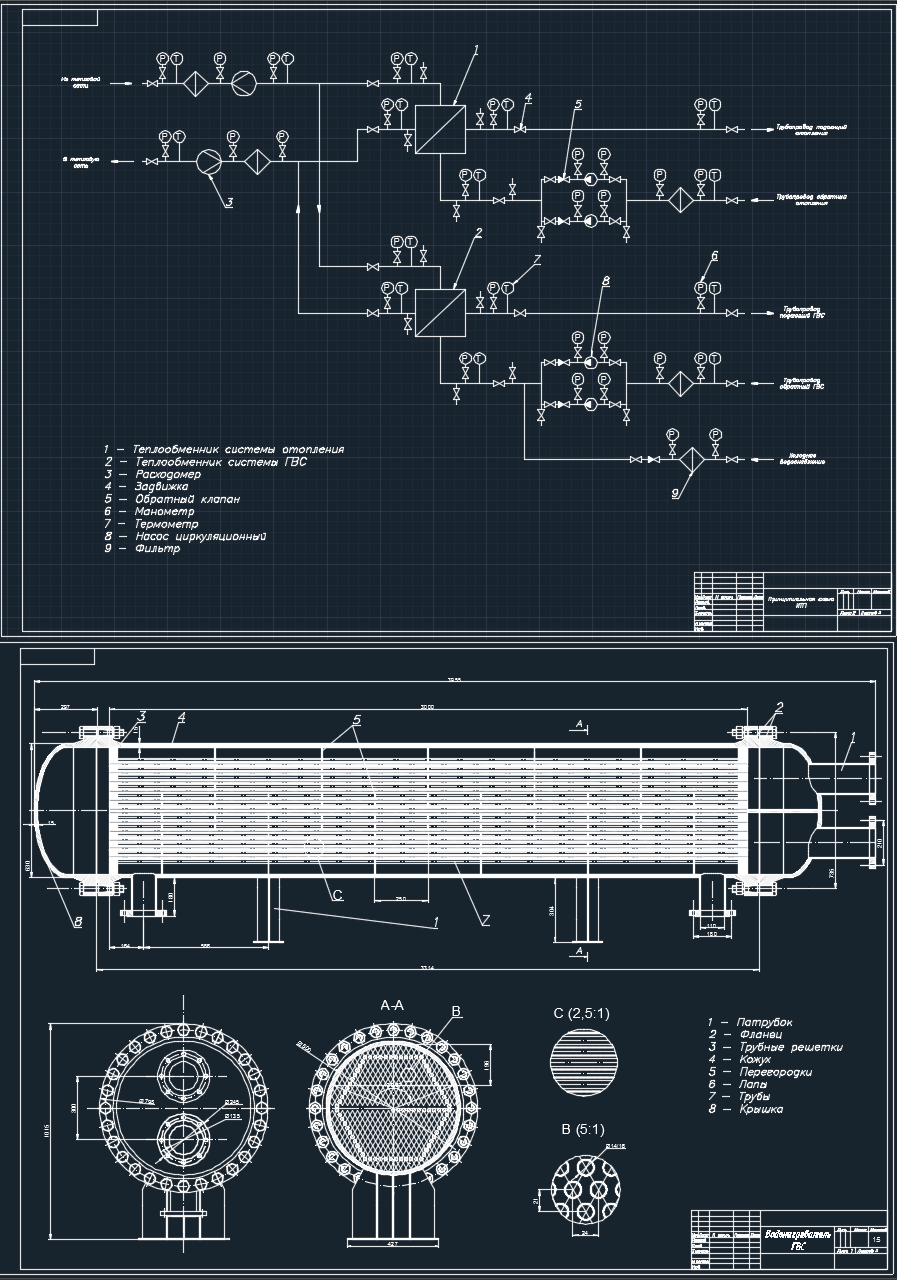

Графическая часть содержит:
- Принципиальную схему ИТП
- Чертеж теплообменного аппарата с применением разрезов ( продольный и поперечный ) и указанием всех основных размеров.

Оглавление
ЗАДАНИЕ на курсовое проектирование 3
Исходные данные для выполнения КП по курсу «Тепломассообменное оборудование предприятий» 4
Введение 5
Тепловой конструктивный расчет 6
Гидравлический расчет горячего теплоносителя 14
Гидравлический расчет холодного теплоносителя 15
Эффективность теплообменника. 17
Результаты расчета 18
Заключение 19
Список использованной литературы 20

Состав: Принципиальная схема ИТП - 1й лист, Водонагреватель ГВС ( продольный и поперечный разрезы ) - 2й лист, Пояснительная записка Язык документа

Софт: AutoCAD 2018

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Рекуперативный теплообменный аппарат ГВС

Принципиальная схема ИТП.dwg
Водонагреватель ГВС.dwg
ПЗ.docx
