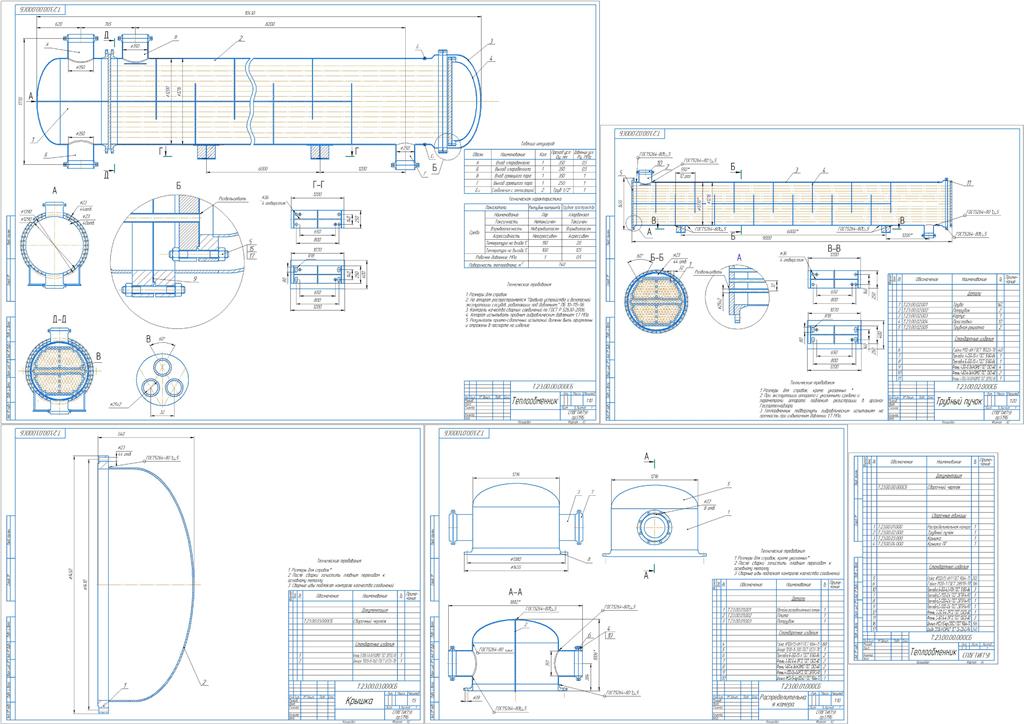

Теплообменный аппарат типа ТП горизонтальный

Минобрнауки России
федеральное государственное бюджетное образовательное учреждение
высшего образования
«Санкт-Петербургский государственный технологический институт (технический университет)»
Направление подготовки 15.05.01 Проектирование технологических машин и комплексов
Факультет инженерно-технологический
Кафедра мехатронных технологических комплексов
Учебная дисциплина «Конструирование и расчет элементов основного технологического оборудования»
КУРСОВОЙ ПРОЕКТ
Тема: Теплообменный аппарат типа ТП горизонтальный
, 2025г

Тип аппарата ТП
Назначение нагрев
Число ходов 2
Поверхность теплообмена, м2 715
Температура обрабатываемой среды: t H , oC 20
Температура обрабатываемой среды: tK,oC 125
Температура теплоносителя: t H1 , oC 150
Температура теплоносителя: t К1 , oC 100
Давление в межтрубном пространстве, МПа 1
Давление в трубном пространстве, МПа 0,5
Расположение аппарата горизонт
Обрабатываемый материал C6H5Cl
Теплоноситель пар

Содержание
Введение 6
1 Аналитический обзор 7
1.1 Описание конструкции и работы аппарата 7
1.2 Выбор материала для изготовления аппарата 8
2 Расчёт элементов аппарата 9
2.1 Расчёт толщины стенки теплообменного аппарата 9
2.2 Расчёт толщины стенки распределительной камеры................................12
2.3 Расчёт толщины стенки днища распределительной камеры....................13
2.4 Расчёт толцины стенки эллиптической крышки кожуха 14
2.5 Укрепление отверстий в оболочке 15
2.6 Укрепление отверстия в распределительной камере……………………17
2.7 Расчет трубной решетки 21
Заключение 23
Список использованных источников 24
