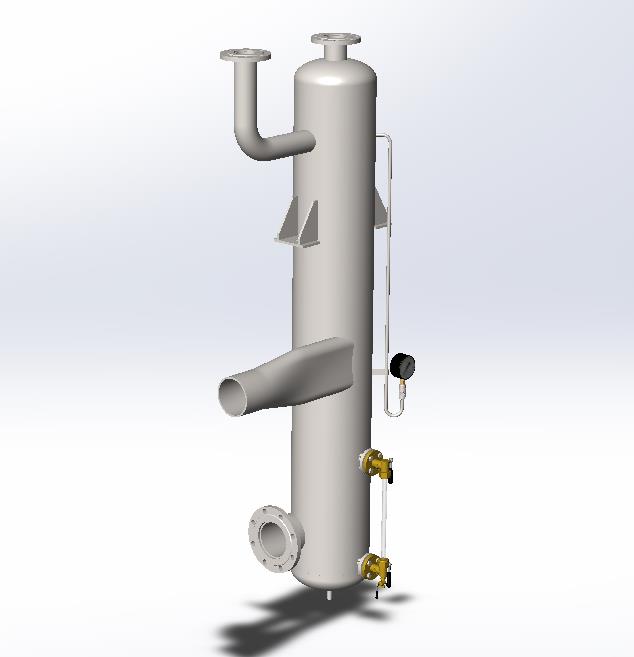

Сепаратор непрерывной продувки котлов CП-0,15 Ду300

Сепаратор непрерывной продувки котлов CП-0,15 Ду300
(с эллиптическими днищами)
Рраб = 0,7 МПа Траб = 170 град.
Диаметр корпуса: 325х12 мм
Объем: 0,15 м3
Комплект арматуры (в данной сборке отсутствует!):
- Клапан предохранительный Т-32МС-3 Ду80 Ру7-15
- Запорное устройство указателя уровня 12Б2бк Ду20 Ру16
- Регулятор уровня Т-39 Ду50 Ру10
Масса аппарата (без арматуры): 274 кг

Состав: 3D сборка

Софт: SolidWorks 2010

Файлы:
sep_Dy300/
sep_Dy300/06_shtucer.SLDPRT
sep_Dy300/07_shtucer.SLDPRT
sep_Dy300/11_rebro.SLDPRT
sep_Dy300/03_shtucer.SLDPRT
sep_Dy300/10_rebro.SLDPRT
sep_Dy300/pic_separator_Dy300.jpg
sep_Dy300/11b18bk.SLDPRT
sep_Dy300/steklo.SLDPRT
sep_Dy300/08_obechaika.SLDPRT
sep_Dy300/13_otvod.SLDPRT
sep_Dy300/MP3-U-16.SLDPRT
sep_Dy300/15_h.SLDPRT
sep_Dy300/Hexagon Nut ISO - 4034 - M12 - N.SLDPRT
sep_Dy300/flanec_25-10.SLDPRT
sep_Dy300/flanec_325-10.SLDPRT
sep_Dy300/mp3.p2m
sep_Dy300/04_shtucer.SLDPRT
sep_Dy300/Washer ISO 7091 - 12.sldprt
sep_Dy300/kran2.SLDPRT
sep_Dy300/14_man.SLDPRT
sep_Dy300/02_patrubok.SLDPRT
sep_Dy300/12_list.SLDPRT
sep_Dy300/05_prokladka.SLDPRT
sep_Dy300/09_krishka.SLDPRT
sep_Dy300/00_s.SLDASM
sep_Dy300/kran1.SLDPRT
sep_Dy300/ISO 4016 - M12 x 55 x 30-NN.SLDPRT
sep_Dy300/MP3.jpg
sep_Dy300/dn_325.SLDPRT
sep_Dy300/uroven.SLDASM
sep_Dy300/01_korpus.SLDPRT
sep_Dy300/flanec_159-10.SLDPRT
sep_Dy300/flanec_89-10.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Сепаратор продувок Ду300
Рейтинг: 40
Софт: AutoCAD 2007
Состав: Собранный узел сепаратора прод
0
3
93
761
Сепаратор продувок Ду300
Сепаратор непрерывной продувки Ду300, Рр=0,7МПа, Тр=170оС, V=0,155м3
Рейтинг: 20
Софт: AutoCAD 2017
Состав: 3D сборка
0
1
0
19
Сепаратор непрерывной продувки Ду300, Рр=0,7МПа, Тр=170оС, V=0,155м3

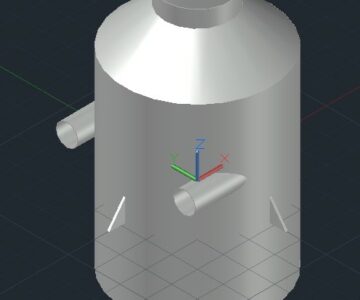

Расширитель продувки
