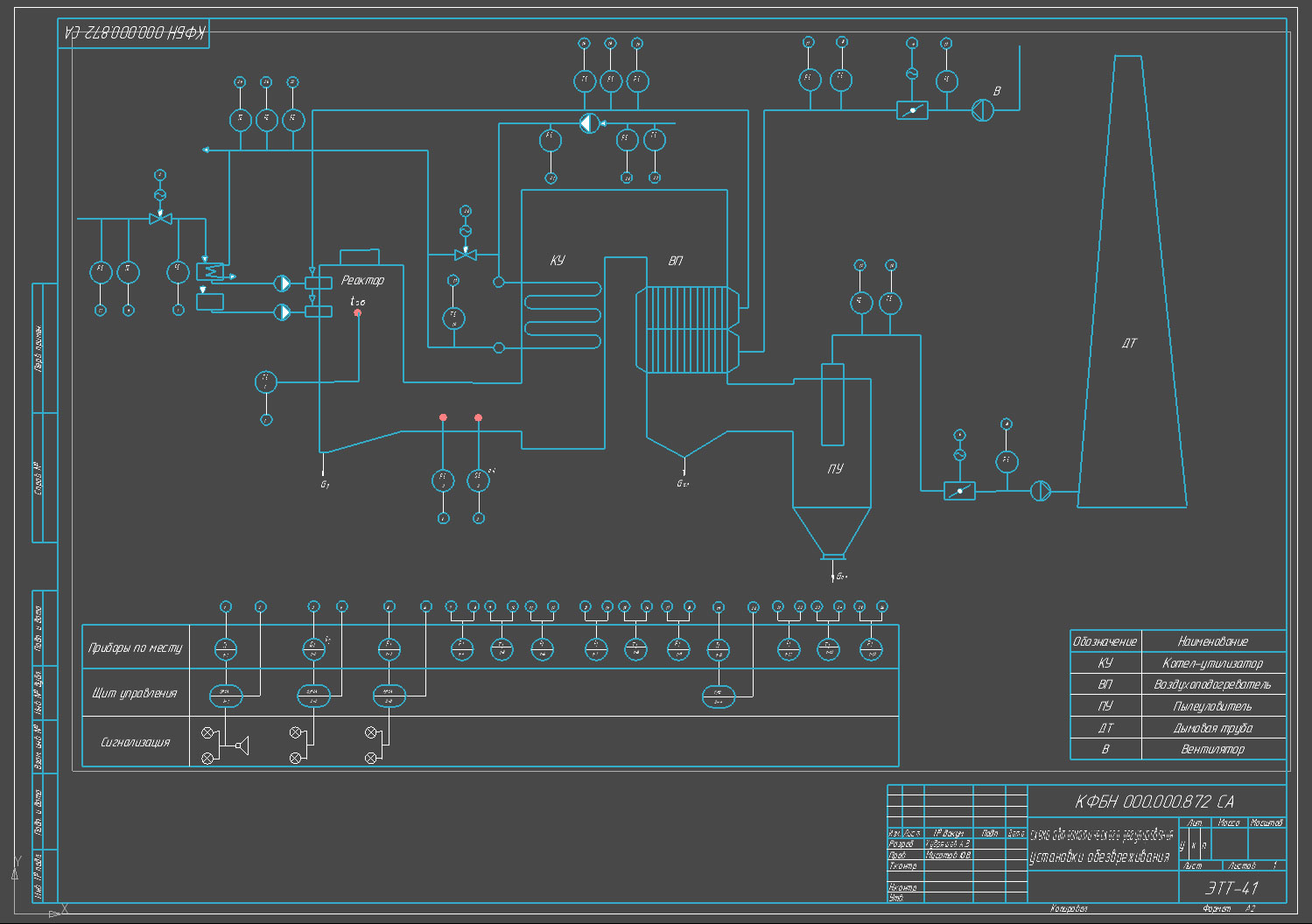

схема автоматического регулирования установки обезвреживания сточных вод. Курсовая работа по экологии. Основным элементом схемы является циклонная топка (циклонный реактор) 3, в которой неорганическая часть может быть не переведена в состояние расплава, поэтому в схеме предусмотрена пылеулавливающая установка 13. Испытания показали, что температура уходящих из топки газов на 200-3000С меньше температуры обезвреживания за счет потерь теплоты через обмуровку реактора. Блок утилизации теплоты (БУТ) 10 состоит из двух элементов: котла-утилизатора (КУ) 11 и воздухоподогревателя (ВП) 12. На схеме показан водогрейный КУ, но возможна установка и паровых котлов. На схеме изображен трубчатый воздухоподогреватель с 2 кратным перекрестом. В зависимости от температуры горячего воздуха возможно от 1 до 4 перекрестов.
Преодоление сопротивления воздушного тракта ВП осуществляется при помощи вентилятора 14, а преодоление сопротивления газового тракта всей установки - с помощью дымососа 15. При наличии в схеме дымососа дымовая труба 16 выполняет функцию рассеивания в атмосфере загрязняющих веществ, образующихся при сгорании сточных вод и дополнительного топлива. Следует отметить, что в данной схеме применение дымососа является предпочтительным, т.к. для создания естественной тяги пришлось бы установить дымовую трубу гораздо большей высоты. В качестве дополнительного топлива может использоваться как мазут, так и природный газ. На схеме показана подача мазута через подогреватель 2. Мазут подогревается, за счет отбора прямой сетевой воды, до температуры tм которая примерно на 10оС меньше температуры вспышки мазута данной марки. Мазут через горелки 7 подается в верхнюю (реакционную) часть топки.
Сточные воды в количестве Gсв подаются насосом 4 через форсунки 8 в технологическую часть циклонной топки. В результате того, что температура в технологической зоне из-за сжигания дополнительного топлива высокая, достигается стабильное горение СВ. Таким образом, отходящие газы состоят из смеси продуктов сгорания СВ и дополнительного топлива. Циклонная топка имеет предохранительный взрывной клапан (ПВК) 9. По газовому тракту КУ также устанавливается ПВК, защищающий газоходы от разрушения при внезапном повышении давления.
