Система централизованного теплоснабжения поселка в Алтайском крае от котельной

0
1
42
1
0


Федеральное государственное бюджетное образовательное учреждение
высшего образования
«Саратовский государственный технический университет
имени Гагарина Ю.А.»
Институт Урбанистики, архитектуры и строительства
Кафедра «Теплогазоснабжение и нефтегазовое дело»
Направление 08.03.01 «Строительство»
Профиль: Теплогазоснабжение и вентиляция
КУРСОВОЙ ПРОЕКТ
на тему: Система централизованного теплоснабжения поселка в Алтайском крае от котельной

Объектом разработки является система теплоснабжения поселка в Алтайском крае.
Цель работы – проектирование и расчёт системы теплоснабжения поселка в Алтайском крае, а также выбранного микрорайона.

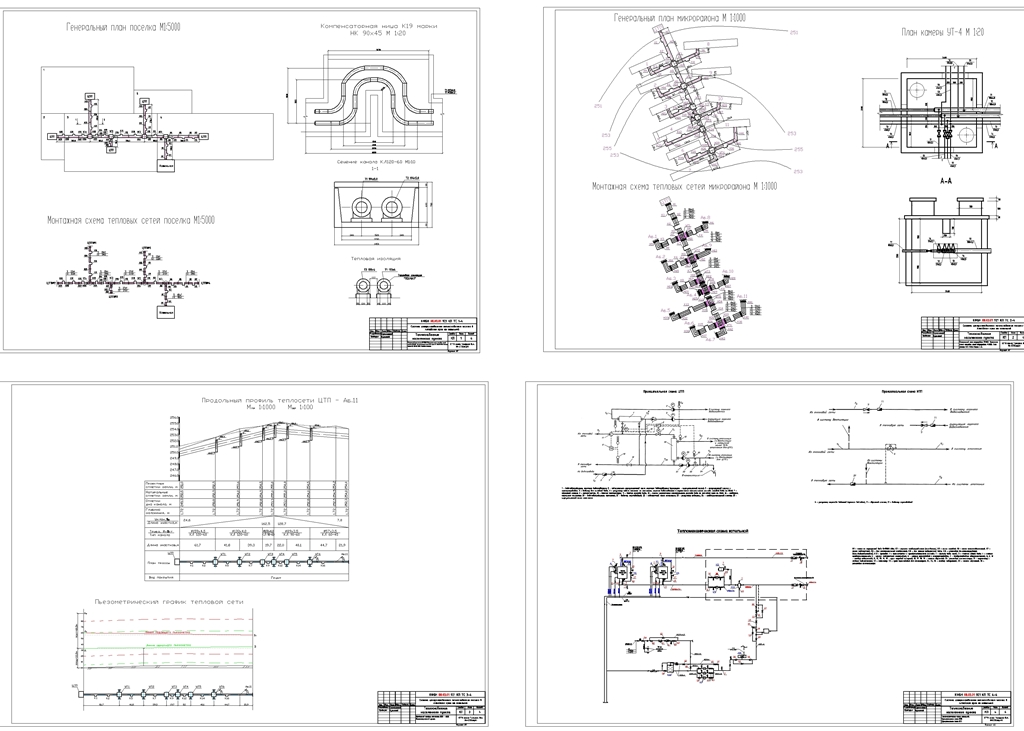

В результате проектирования должны быть разработаны планы тепловых сетей и монтажные схемы трубопроводов, произведён гидравлический расчёт тепловых сетей поселка и выбранного микрорайоны, построены температурный, расходный и пьезометрический графики тепловых сетей, график продолжительности тепловой нагрузки, построен продольный профиль тепловой сети микрорайона, составлена спецификация оборудования и материалов тепловой сети микрорайона.

Исходные данные
1. Регион строительства: Барнаул
2. Температурный график системы теплоснабжения:
-подающий трубопровод 150
-обратный трубопровод 70
3. Температурный график местной системы отопления:
-подающий трубопровод 95
-обратный трубопровод 70
4. Номер генерального плана населенного пункта: 5
5. Вариант размеров, плотности населения, этажности зданий и отметок высот для генерального плана: 5
6. Номер микрорайона: 5
7. Год постройки зданий: 2015
8. Система теплоснабжения: Закрытая
9. Схема присоединения системы горячего водоснабжения многоквартирного дома к тепловой сети: Зависимая, от ЦТП
10. Схема присоединения системы отопления микрорайона к тепловой сети: Через ЦТП
11. Наличие баков-аккумуляторов: есть
12. Уровень грунтовых вод от поверхности земли: 1,8
13. Тип грунта: суглинок
14. Располагаемое давление в системе централизованного водоснабжения, Мпа: 0,4

Содержание

1. АНАЛИЗ ОБЪЕКТА ПРОЕКТИРОВАНИЯ И ОПРЕДЕЛЕНИЕ ПРИСОЕДИНЯЕМЫХ ТЕПЛОВЫХ НАГРУЗОК 8
1.1 Характеристика района строительства 8
1.2 Определение присоединяемых тепловых нагрузок 10
1.2.1 Максимальный тепловой поток на отопление микрорайонов 11
1.2.2 Максимальный тепловой поток на вентиляцию микрорайонов 12
1.2.3 Максимальный и среднечасовой тепловые потоки на горячее водоснабжение микрорайонов 12
1.2.4 Максимальный тепловой поток на отопление выбранного микрорайона 13
1.2.5 Максимальный тепловой поток на вентиляцию выбранного микрорайона 14
1.2.6 Максимальный и среднечасовой тепловые потоки на горячее водоснабжение выбранного микрорайона 14
2. РЕГУЛИРОВАНИЕ ОТПУСКА ТЕПЛОВОЙ ЭНЕРГИИ 16
2.1 Выбор способа регулирования отпуска теплоты на отопление, вентиляцию и горячее водоснабжение 16
2.2 Качественно-количественное регулирование отпуска теплоты на отопление 16
2.3 Количественное регулирование отпуска теплоты на вентиляцию 18
2.4 Количественное регулирование отпуска теплоты на горячее водоснабжение 20
3. ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ТРУБОПРОВОДОВ ТЕПЛОВЫХ СЕТЕЙ 22
3.1 Основные задачи гидравлического расчета 22
3.2 Определение расчётных расходов теплоносителя 24
3.2.1 Годовой график продолжительности и повторяемости тепловой нагрузки 26
3.3 Гидравлический расчёт магистральных теплопроводов 28
3.4 Гидравлический расчёт распределительных теплопроводов 31
4. ПОСТРОЕНИЕ ПРОДОЛЬНОГО ПРОФИЛЯ ТЕПЛОВОЙ СЕТИ МИКРОРАЙОНА 34
5. ПОСТРОЕНИЕ ПЬЕЗОМЕТРИЧЕСКОГО ГРАФИКА ТЕПЛОВОЙ СЕТИ МИКРОРАЙОНА 35
6. ТЕПЛОВОЙ РАСЧЕТ ТЕПЛОВОЙ СЕТИ 37
6.1 Тепловой расчет теплоизоляционной конструкции 37
6.2 Расчет тепловой изоляции трубопроводов тепловых сетей при двухтрубной прокладке в непроходном канале 37
7. МЕХАНИЧЕСКИЙ РАСЧЕТ ТЕПЛОВОЙ СЕТИ 42
7.1 Определение расстояний между неподвижными опорами 42
7.2 Выбор габаритов П-образного компенсатора 42
7.3 Проверка возможности использования для самокомпенсации угла поворота трассы 45
7.4 Определение усилий, действующих на неподвижную опору 45
8. ОБОРУДОВАНИЕ ЦЕНТРАЛЬНОГО ТЕПЛОВОГО ПУНКТА 48
8.1 Выбор схемы обвязки теплообменного оборудования ЦТП 49
8.2 Расчет теплообменников, установленных на ЦТП 50
8.3 Подбор сетевых и подпиточных насосов на ЦТП 54
9. ОБОРУДОВАНИЕ ИНДИВИДУАЛЬНОГО ТЕПЛОВОГО ПУНКТА 56
Заключение 58



Автор
sorbond
Дата
30.01.2024
Язык
Русский
Состав
пояснительная записка, чертежи
Софт
Содержимое архива
  • 071921_Б4-СТЗСипу41_2024_6_9р.dwg
  • 071921_Б4-СТЗСипу41_2024_6_10.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
