Система отопления 3х этажного здания

Московский государственный строительный университет.
Газораспределение и газопотребление ДПО Мособлгаз
Курсовая работа
«Системы отопления»
на тему: Система отопления 3х этажного здания
2015 год

1. Исходные данные

Задание № 20141230-30
Вариант плана здания 1
Район строительства Владимир
Этажность здания 3
Ориентация входа здания СЗ
Вариант размеров 1
Вариант наружной стены 1
Вариант перекрытия над подвалом Любой
Вариант чердачного перекрытия Любой
Конструкция системы отопления 2-х трубная верхняя
Тип отопительных приборов МС140
Температурные параметры теплоносителя в тепловой сети, 0С 150/70
Перепад давления в тепловой сети, кПа 75

В данной работе рассматривается система отопления многоквартирного жилого дома, произведен расчет системы отопления, Теплотехнический расчет наружных ограждающих конструкций здания, Выбор заполнения оконных проёмов, Определение тепловой мощности системы отопления, Определение теплопотерь через ограждающие конструкции, Теплопотери на нагрев инфильтрующегося воздуха, Подбор отопительных приборов, Проверка возможности конденсации водяных паров.

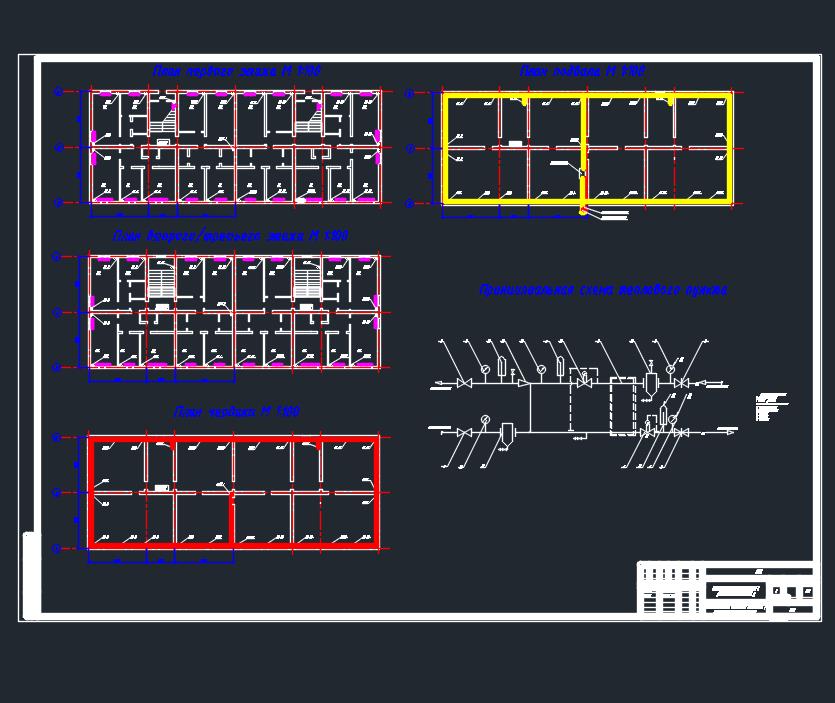

Графическая часть содержит планы этажей жилого дома, с нанесением отопительных приборов, а также принципиальную схема теплового узла

Оглавление
1. Исходные данные 2
2. Климатические характеристики района строительства 2
3. Параметры внутреннего микроклимата здания 3
4. Теплотехнический расчет наружных ограждающих конструкций здания 3
4.1. Теплотехнические показатели строительных материалов 3
4.2. Определение приведенного сопротивления теплопередаче ограждающих конструкций, толщины слоя утеплителя наружной стены и коэффициента теплопередачи ограждающей конструкции 5
5. Выбор заполнения оконных проёмов 7
6. Определение тепловой мощности системы отопления 9
6.1. Определение теплопотерь через ограждающие конструкции 9
6.2. Теплопотери на нагрев инфильтрующегося воздуха. 10
7. Подбор отопительных приборов 12
7.1.Расчёт поверхности и подбор отопительных приборов 12
8. Проверка возможности конденсации водяных паров 13
8.1. Построение графика t(x) 14
8.2. Построение графика E(x). 15
8.3. Построение графика е(x) 16
