Теплогенераторная коттеджа 130 кВт

0
2
176
3
0
50

Рабочая документация 12/04/21-ТМ на строительство встроенной водогрейной теплогенераторной для теплоснабжения жилого дома, расположенного по адресу: Ленинградская обл., к/п "Park Paradise", выполнена в соответствии с:
- техническим заданием на проектирование;
- СП 31-106-2002 "Проектирование и строительство инженерных систем одноквартирных жилых домов";
- "Правилами утройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7кгс/см²), водогрейных котлов и водоподогревателей температурой нагрева воды не выше 115°С";
- СНиП 41-03-2003 "Тепловая изоляция оборудования и трубопроводов".
По надежности отпуска тепла потребителю теплогенераторная относится ко второй категории.
Проектом предусматривается установка 2-х настенных газовых котлов EVODENS PRO AMC 65, De Dietrich (Германия) мощностью 65 кВт каждый (122 кВт). Электрический котел Jäspi Pikkuwatti PW13 - резерв.
Топливо - газ природный.
Теплоноситель котлового контура - вода с температурой 80-60°С; теплоноситель систем отопления и греющего контура ГВС - вода с температурой 80-60°С, температура ГВС 60°С.
Схема теплоснабжения - зависимая, закрытая. Расчетные расходы тепла на отопление и горячее водоснабжение для теплоснабжения потребителей теплогенераторной приняты в соответствии с техническим заданием и тепловым расчетом.
Для защиты от повышения давления на котле устанавливается группа безопасности котла с предохранительным клапаном.
На обратной магистрали котлового контура для компенсации тепловых расширений теплоносителя установлен расширительный бак объемом 140 л производства фирмы "Flamco".
В теплогенераторной использованы насосы фирмы "Grundfos" (Германия).
В теплогенераторной используется запорная и регулирующая арматура российского и иностранного производства.
Отвод дымовых газов предусмотрен через газоход в дымовую трубу. Газоход выполнены из нержавеющей стали в теплоизоляции.
Диаметр дымовых труб 100/150 мм.
В высших точках трубопроводов установить воздушники, в нижних точках спускники.
Горизонтальные участки трубопроводов проложить в сторону движения среды с уклоном 0,002.
Средства крепления трубопроводов предусмотреть по серии 5.900-7.
Максимальные расстояния между опорами трубопроводов принять по СНиП 3.05.01-85 и табл. N°2.
Пол теплогенераторной выполнить с уклоном 0.01 в стороны трапа ∅50.
По периметру помещения теплогенераторной выполнить и закрепить контур заземления стальной полосой 4х25 мм на отметке +0.200.
Предусмотреть проем 150х750 мм для установки приточной решетки 100х700мм (минимальная площадь 0,07 м²).
Для естественной вытяжной вентиляции предусмотреть проем минимальной площадью 0,03 м² (диаметром 0,20 м).
Площадь остекления теплогенераторной должна быть не менее 1,1 м² (из расчета 0,03 м² на 1 м³ помещения).
Размеры приведены для помещения теплогенератора на отм. 0.000.
Расчет произведен для газового котла мощностью 130кВт.

Конструкция стен и перекрытий, ограждающих помещение теплогенераторной, должны обладать такой звукоизоляционной способностью, чтобы уровень звукового давления в соседних жилых помещениях дома при работающем оборудовании не превышал 34 дБа.
Пол помещения теплогенераторной должен иметь гидроизоляцию, рассчитанную на всоту залива водой до 10 см.
Все металлические конструкции необходимо покрыть двумя слоями краски ПФ-115 по грунту ГФ-021.
На поверхности оборудования и трубопроводов предусматривается тепловая изоляция, обеспечивающая температуру на поверхности теплоизоляционной конструкции не более 35°С.
Для теплоизоляции применяются теплоизоляционные материалы производства фирмы К-Flex.
За отметку 0.000 принята отметка чистого пола первого этажа жилого здания.

Подпитку и заполнение системы производить водой надлежащего качества (см. требования завода-изготовителя котельного оборудования).



Автор
Proekt ovk
Дата
16.09.2021
Язык
Русский
Состав

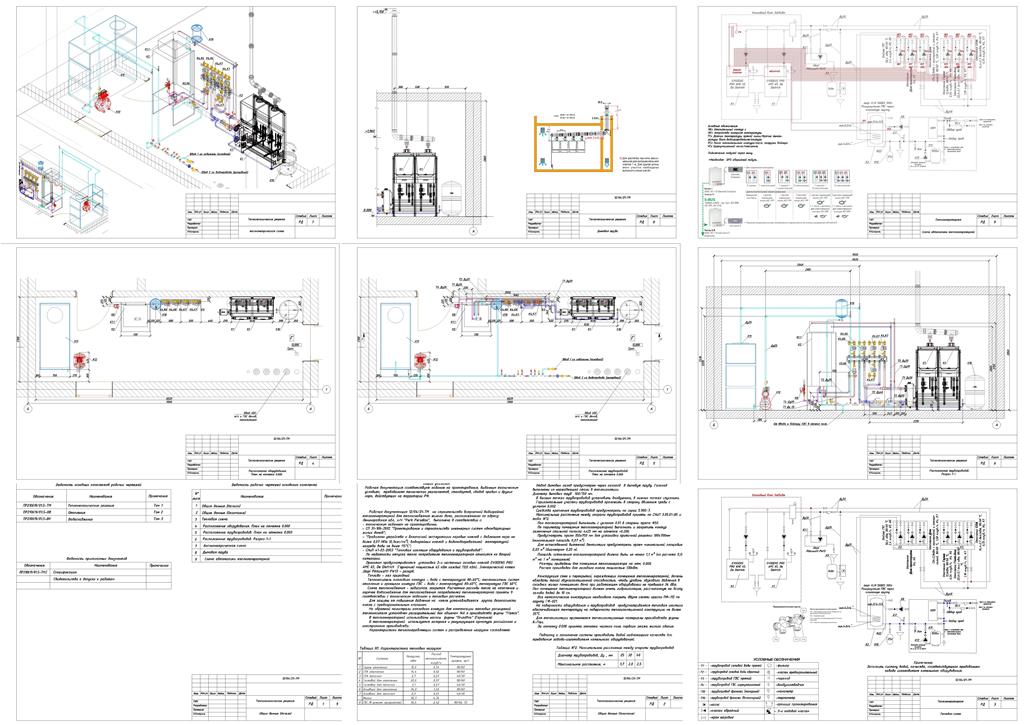

3д модель, Тепломеханические решения Общие данные Тепловая схема Расположение оборудования. План на отметке 0.000 Расположение трубопроводов. Разрез 1-1 Аксонометрическая схема Дымовая труба Схема автоматики теплогенераторной
Софт
AutoCAD 2020 Как открыть?
Содержимое архива
  • Теплогенераторная Парадайс 23-04-21.dwg
