Теплоснабжение дома и жилого квартала

Тольяттинский государственный университет
Кафедра теплогазоснабжение и вентиляция
Курсовой проект по дисциплине «Теплоснабжение зданий и сооружений»
на тему «Теплоснабжение дома и жилого квартала»
Тольятти 2015

В курсовом проекте запроектирована система теплоснабжения квартала, в которую входит пять шестиэтажных домов.
Определены расчётные расходы горячей воды и теплоты.
Произведён гидравлический расчёт подающих и циркуляционных теплопроводов. Рассчитаны теплопотери трубопроводами. Подобрано оборудование теплового пункта.

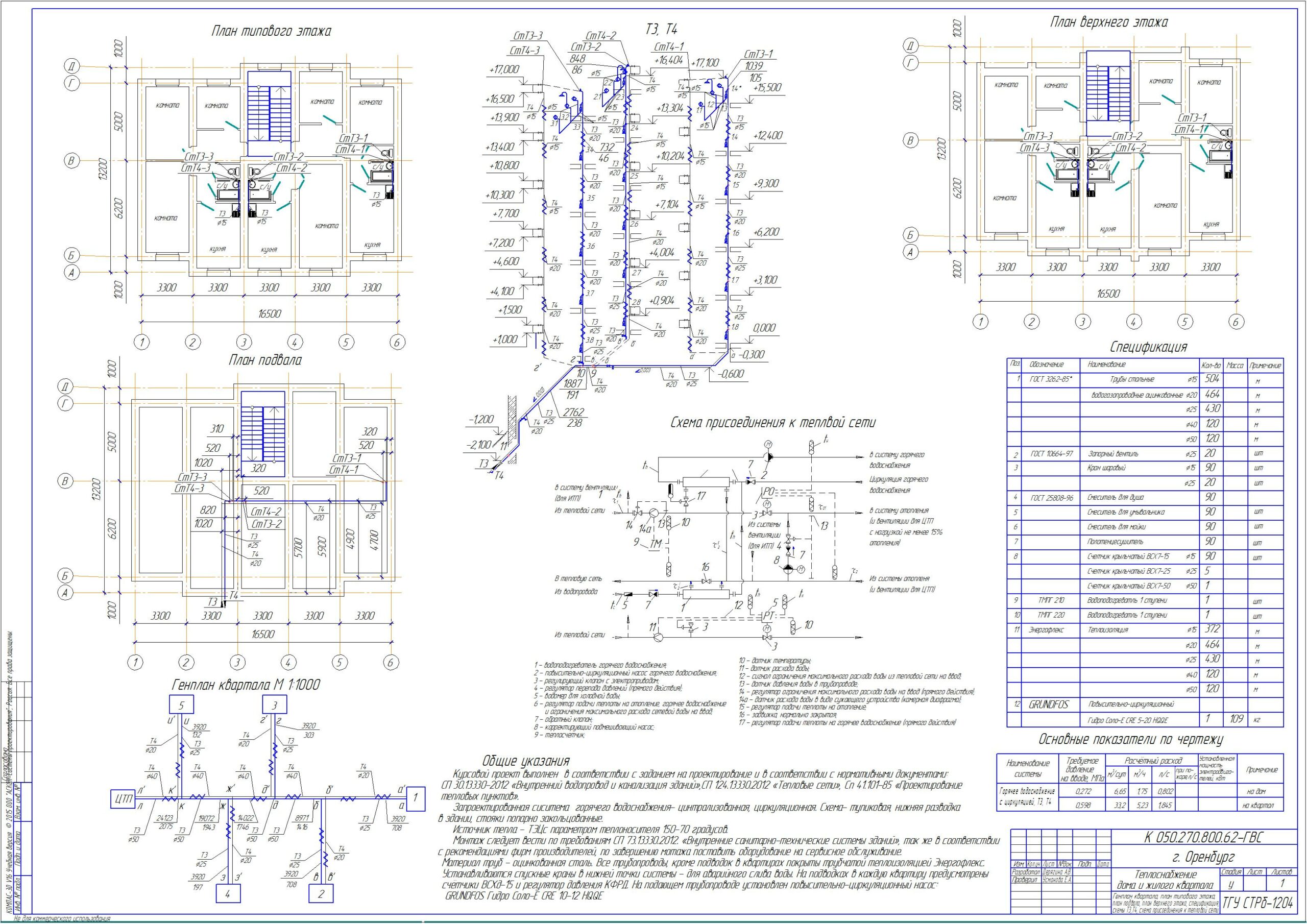

Графическая часть курсового проекта содержит: генплан квартала в масштабе 1:1000, план типового этажа в масштабе 1:100 с сантехническими приборами, трубопроводами, стояками и полотенцесушителями; план подвала в масштабе 1:100 с нанесением подающих, циркуляционных магистралей, стояков; план верхнего этажа с изображением закольцовки системы, аксонометрическую схему Т3 и Т4, схема присоединения к тепловой сети.

Состав: генплан квартала в масштабе 1:1000, план типового этажа в масштабе 1:100 с сантехническими приборами, трубопроводами, стояками и полотенцесушителями; план подвала в масштабе 1:100 с нанесением подающих, циркуляционных магистралей, стояков; план верхнего этажа с изображением закольцовки системы, аксонометрическую схему Т3 и Т4, схема присоединения к тепловой сети, спецификация. Язык документа

Софт: КОМПАС-3D 15 SP2

Сайт: www

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Теплоснабжение дома и жилого квартала

тзис\ТЗиС Дерягина.docx
тзис\ТЗиС Дерягина.cdw
тзис
