Теплоснабжение города

Московский Энергетический Институт
Институт Проблем Энергетической Эффективности
Каф. Промышленных теплоэнергетических систем
Курсовой проект по дисциплине "Источники и системы теплоснабжения"
На тему: "Теплоснабжение жилых микрорайонов города Магнитогорск от котельной"
Москва 2016

Исходные данные:
Город: Магнитогорск
График тепловой сети 130\70
Регулирование осуществлено "местными пропусками"
Вид системы теплоснабжения микрорайона: Водяная, двухтрубная, закрытая, с насосным смешением, с зависимой схемой присоединения отопительных установок, с одноступенчатым параллельным подключением подогревателей горячего водоснабжения
Тип жилых зданий микрорайона:
1)Общежития с душами при всех жилых комнатах
Количество проживающих и работающих в микрорайоне , 2200чел
Расчетная (максимальная) тепловая нагрузка микрорайона, 3,2 МВт
2)Квартирного типа,с повышеннымит ребованиями к благоустройству
Количество проживающих и работающих в микрорайоне , 8700 чел
Расчетная (максимальная) тепловая нагрузка микрорайона, 12,5 МВт
3)Квартирного типа, оборудованные умывальниками, мойками и душами
Количество проживающих и работающих в микрорайоне , 13500чел
Расчетная (максимальная) тепловая нагрузка микрорайона, 19,4 МВт

Содержание пояснительной записки курсовой работы
введение.
1. определение тепловых нагрузок для каждого потребителя теплоты.
2. вычисление годового расхода теплоты для всех потребителей теплоты (графическим и расчетным способом). определение погрешности расчетного способа вычисления годового расхода теплоты (по сравнению с графическим).
3. расчет и построение графиков температур и расходов сетевой воды для системы теплоснабжения микрорайонов (представить принципиальную схему системы теплоснабжения)
3.1. расчет регулирования отпуска теплоты для систем отопления жилых и общественных зданий. определение основных показателей качества потребления тепловой энергии,
3.2. расчет местного подрегулирования отпуска теплоты для систем горячего водоснабжения жилых и общественных зданий.
3.3. определение расходов сетевой воды в подающем и обратном трубопроводах тепловой сети. вычисление средневзвешенной температуры сетевой воды в обратном трубопроводе тепловой сети.
4. гидравлический расчет водяной тепловой сети (для расчетного и летнего режимов работы).
5. построение пьезометрического графика для водяной тепловой сети (для расчетного и летнего режимов работы).
6. выбор сетевых и подпиточных насосов. определение суммарных и удельных затрат электроэнергии на передачу (транспортировку) тепловой энергии.
7. определение нормативных тепловых потерь в тепловых сетях (за годовой период)
8. выбор котельного оборудования и принципиальной тепловой схемы котельной

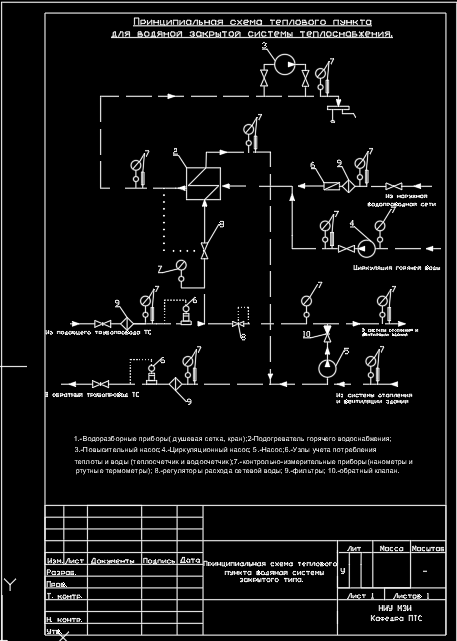

Состав: Расчетно-пояснительная записка (РПЗ), Схема теплового пункта. Язык документа

Софт: AutoCAD 20

Файлы:

РПЗ.docx
тепловой пункт.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
