Теплоснабжение района города Тамбов

Ульяновский Государственный Технический Университет
Кафедра Тепловая и топливная Энергетика
Курсовой проект по дисциплине "Источники и системы теплоснабжения предприятий"
На тему: "Теплоснабжение района города Тамбов"
Ульяновск, 2017

В данной работе необходимо запроектировать закрытую систему теплоснабжения, если высота ТЭЦ равна 18м, ТЭЦ находится в 6 км на западе. Температурный график – 150 на 70, город Тамбов.

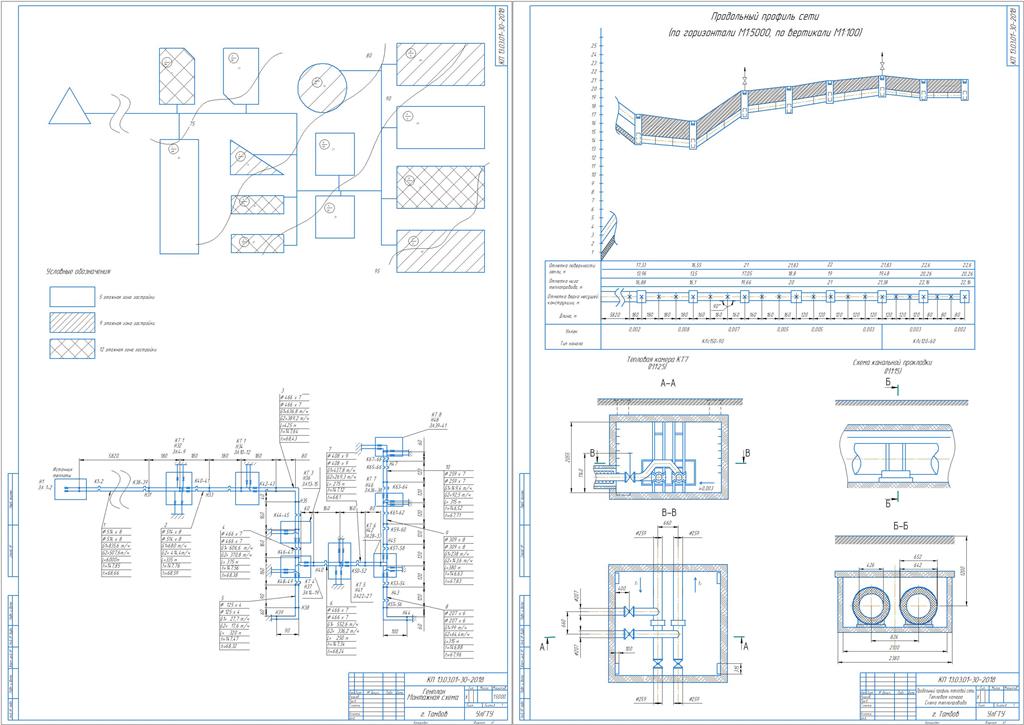

Графическая часть содержит монтажную схему, продольный профиль тепловой сети, тепловую камеру и схему теплопровода.

СОДЕРЖАНИЕ
Введение
1. Исходные данные для курсового проекта
2. Определение расчетных тепловых нагрузок района города.
Построение графиков расхода теплоты
3. Регулирование отпуска теплоты в закрытых системах
теплоснабжения
4. Определение расчетных расходов теплоносителя в тепловых
сетях (закрытая система теплоснабжения)
5. Гидравлический расчет водяных тепловых сетей
6. Пьезометрический график
7. Подбор оборудования для ТЭЦ и тепловых сетей
7.1 Турбина, водогрейный котел, подогреватели
7.2 Сетевые насосы
7.3 Подпиточные насосы
7.4 Дроссельные и повысительные насосы
8. Тепловой расчет изоляции
9. Механический расчет
9.1 Расчет усилий на неподвижные опоры теплопроводов
9.2 Расчет П – образного компенсатора
10. Разработка и построение продольно профиля тепловых сетей
11. Расчет водоподогревательных установок
Заключение
Список использованной литературы

Состав: Генплан, Монтажная схема, Продольный профиль тепловой сети, Тепловая камера, Схема теплопровода. Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Теплоснабжение района города Тамбов

Chertezh_ISTP_1.cdw
PROFIL.cdw
zapiska.docx
