Южноуральский государственный университет
теплогазоснабжение и вентиляция
курсовой проект по теплоснабжению
тема "Теплоснабжение микрорайона"
Челябинск 2016

1 ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ
2 СОСТАВЛЕНИЕ ПАСПОРТА МИКРОРАЙОНА
3 ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ ТЕПЛОВЫХ НАГРУЗОК МИКРОРАЙОНА
4 КОНСТРУИРОВАНИЕ И РАСЧЕТ СХЕМЫ ЦТП
5 ПОСТРОЕНИЕ РОЗЫ СИЛЫ И ПОВТОРЯЕМОСТИ ВЕТРОВ
6 ПОСТРОЕНИЕ ГОДОВОГО ГРАФИКА ПОТРЕБЛЕНИЯ ТЕПЛОТЫ МИКРОРАЙОНОМ
7 РАСЧЕТ РАСХОДОВ ТЕПЛОНОСИТЕЛЯ
8 ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ТЕПЛОВОЙ СЕТИ
9 ПОСТРОЕНИЕ ПЬЕЗОМЕТРИЧЕСКОГО ГРАФИКА ТЕПЛОВОЙ СЕТИ
10 РАСЧЕТ П-ОБРАЗНОГО КОМПЕНСАТОРА

Добавлен весь расчет гидравлики, опоры, расчет тепла и воды в EXCELe

Целью работы являются конструирование и расчет системы теплоснабжения жилого района города.
В работе учитываются технико-экономические и экологические факторы, определяющие надежность и эффективность работы системы теплоснабжения.
a. тепловая сеть: двухтрубная, закрытая, двухступенчатая с присоединением систем горячего водоснабжения через групповые водоподогреватели, установленные в ЦТП каждого квартала;
b. присоединение систем отопления: по зависимой схеме со смешением;
c. в качестве отопительных приборов: чугунные радиаторы;
В проекте разрабатывается только магистральная тепловая сеть (до ЦТП).
1. Город постройки здания – Челябинск
2. Температура наиболее холодной пятидневки обеспеченностью 0,92: -34 оС
3. Средняя температура отопительного периода -6,5 оС
4. Продолжительность отопительного периода 218 суток
5. Теплоноситель: вода с расчетными параметрами Т1=150°С, Т2=70°С
6. Максимальная из средних скоростей ветра по румбам за январь 4,5 м/с
7. Технико-экономические показатели микрорайона:
• площадь микрорайона 72,3 га
• площадь микрорайона (без участков внемикрорайонного значения), 58,84 га
• жилой фонд, 495545 м2 общ. пл.
• население (при норме 18 м2 общ. пл. на чел.), 27530 чел.
• плотность населения, 474 чел/га



Дата
25.04.2016
Язык
Русский
Состав

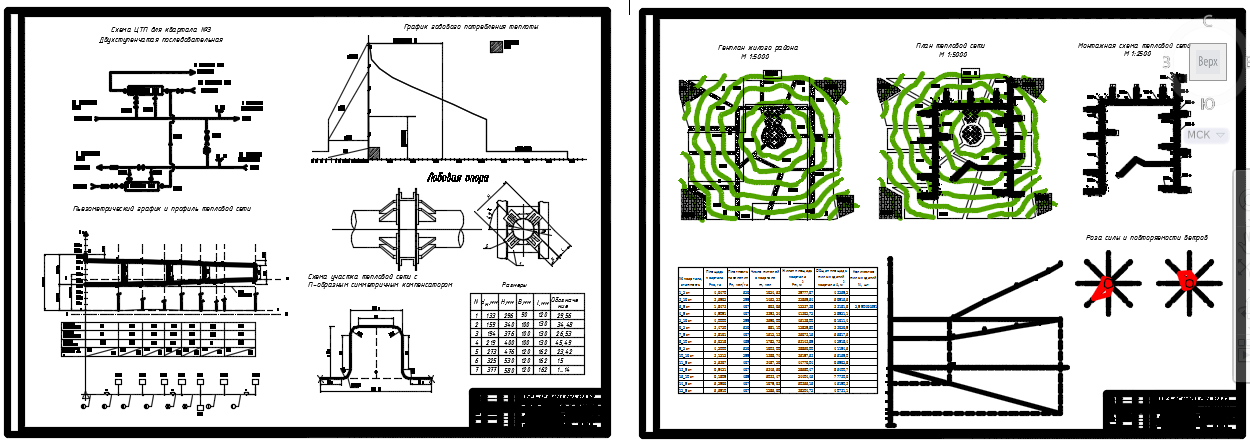

План и монтажная схема тепловой сети, график регулирования температуры, пьезометрический график, график готового потребления теплоты, компенсатор, опора.
Софт
Содержимое архива
  • тепло
    • коэффициенты 5.3.docx
    • гидравлика.docx
    • тепло.dwg
    • КПКПКП.docx
    • КП (Автосохраненный).xlsx
