Теплоснабжение микрорайона города Кстово

Нижегородский государственный архитектурно – строительный университет
КАФЕДРА ТЕПЛОГАЗОСНАБЖЕНИЯ
Курсовой проект по дисциплине «Централизованное теплоснабжение»
На тему: «Теплоснабжение микрорайона города»
Нижний Новгород 2018

ИСХОДНЫЕ ДАННЫЕ
1. Расположение микрорайона г. Кстово.
2. Расчетная температура наружного воздуха tн = -31°С.
3. Источник теплоты – квартальная водогрейная котельная.
4. Система теплоснабжения – централизованная водяная закрытая двухтрубная.
5. Расчетные параметры теплоносителя – 130°С/70°С.
6. Вид прокладки – подземная в непроходных каналах.

СОДЕРЖАНИЕ
ИСХОДНЫЕ ДАННЫЕ 3
1. ОПРЕДЕЛЕНИЕ ТЕПЛОВЫХ ПОТОКОВ НА ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЮ И ГВС 4
2. ПОСТРОЕНИЕ ЧАСОВЫХ И ГОДОВОГО ПО ПРОДОЛЖИТЕЛЬНОСТИ ГРАФИКОВ РАСХОДА ТЕПЛОТЫ 7
3. ПОСТРОЕНИЕ ГРАФИКА РЕГУЛИРОВАНИЯ ОТПУСКА ТЕПЛОТЫ 12
4. ПРОЕКТИРОВАНИЕ ТРУБОПРОВОДОВ ТЕПЛОВОЙ СЕТИ 18
4.1 ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ РАСХОДОВ ТЕПЛОНОСИТЕЛЯ НА ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЮ 18
4.2 ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ТРУБОПРОВОДОВ Т1 И Т2 20
5. ПРОЕКТИРОВАНИЕ ТРУБОПРОВОДОВ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ 29
5. 1 ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ РАСХОДОВ ТЕПЛОНОСИТЕЛЯ НА ГОРЯЧЕЕ ВОДОСНАБЖЕНИЕ 29
5.2 ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ТРУБОПРОВОДА Т3 30
5.3 ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ТРУБОПРОВОДОВ Т4 37
5.3.1 ГОРЯЧЕЕ ВОДОСНАБЖЕНИЕ ЖИЛОГО ДОМА 37
6. ПОДБОР КОНСТРУКЦИЙ ДЛЯ ТЕПЛОВОЙ СЕТИ 49
6.1 ПОСТРОЕНИЕ ПРОДОЛЬНОГО ПРОФИЛЯ 49
6.2 РАСЧЕТ УГЛА САМОКОМПЕНСАЦИИ 49
6.3 РАСЧЕТ П-ОБРАЗНОГО КОМПЕНСАТОРА 51
6.4 ЭЛЕМЕНТЫ ТЕПЛОВЫХ СЕТЕЙ 53
6.4.1 ТРУБЫ И АРМАТУРА НА НИХ 53
6.4.2 КОМПЕНСАТОРЫ 54
6.4.3 ПОДВИЖНЫЕ И НЕПОДВИЖНЫЕ ОПОРЫ 54
6.4.4 ТЕПЛОВАЯ ИЗОЛЯЦИЯ 55
6.4.5 КАНАЛЫ 55
6.4.6 КОМПЕНСАТОРНАЯ НИША 55
7. ПОДБОР НАСОСОВ ДЛЯ ТЕПЛОВОЙ СЕТИ 58
7.1 ПОСТРОЕНИЕ ПЬЕЗОМЕТРИЧЕСКОГО ГРАФИКА 58
7.2 ПОДБОР СЕТЕВОГО И ПОДПИТОЧНОГО НАСОСОВ 62
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 65
ПРИЛОЖЕНИЯ 66

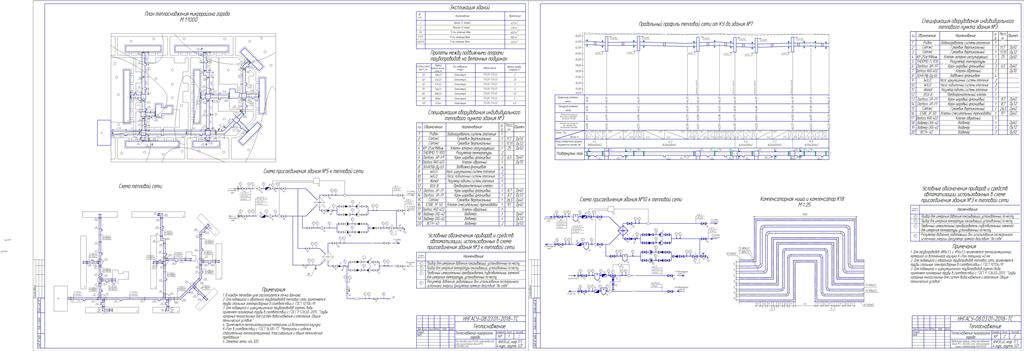

Состав: План тепловой сети М1:1000, схема тепловой сети, схема присоединения здания №10 к тепловой сети, продольный профиль, схема присоединения здания №3 к тепловой сети, компенсаторная ниша и компенсатор К16 М1:50, ПЗ, приложения Язык документа

Софт: КОМПАС-3D SP2

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Теплоснабжение микрорайона города Кстово

Теплоснабжение микрорайона города.cdw
ТЕПЛО.docx
99114572_TPE_50-2902-S_A-F-A-BAQE приложение А.pdf
CR_3-10_A-A-A-V-HQQV Б.pdf
