Теплоснабжение жилого микрорайона г. Екатеринбург

Магнитогорский государственный университет им. Г.И. Носова
Кафедра Управления недвижимостью и инженерных систем
Курсовой проект по дисциплине "Централизованное теплоснабжение"
На тему "Теплоснабжение жилого микрорайона г. Екатеринбург"
Магнитогорск 2017

Графическая часть представлена генпланом жилого микрорайона в масштабе 1:10000, на котором нанесен рельеф местности (изогипсы с шагом, равным 5 м) с указанием промышленных предприятий, рек, водоемов, искусственных и естественных предприятий.

Текстовая часть задания включает в себя следующие данные:
Город Екатеринбург (Свердловск)
Абсолютная минимальная температура -470С
Средняя температура наиболее холодных суток -350С
Средняя температура отопительного периода -5.40С
Продолжительность отопительного периода 230 сут
Параметры Б в холодный период:
Температура -320С
Удельная энтальпия -34.6 кДж/кг
Скорость ветра -5.2 м/с
Расчетная географическая широта 560
Барометрическое давление 982 гПа
Содержание

Введение……………………………………………………………………………………….4
1.Исходные данные для проектирования……………………………………………………4
2. Составление паспорта микрорайона………………………………………………………4
3. Определение расчетных тепловых нагрузок микрорайона города……………………..5
4. Построение розы силы и повторяемости ветров и обоснование………………………..9
5. Выбор типа и места расположения источников теплоснабжения………………………10
6. Построение годового графика расхода теплоты…………………………………………10
7. Определение расчетных расходов теплоносителя……………………………………….12
8. Гидравлический расчет тепловой сети……………………………………………………13
9. Построение пьезометрического графика расчетной магистрали………………………..18
10. Расчет участка трубопровода с симметричным П-образным компенсатором с гнутыми гладкими отводами……………………………………………………………………………19
11. Расчет тепловой изоляции трубопроводов……………………………………………….21
Библиографический список………………………………………………………………….23

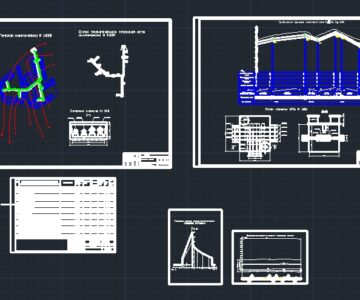

Состав: Годовой график, Генплан, Монтажная схема, Расчетная схема, Пьезометрический график Язык документа

Софт: КОМПАС-3D 15.1

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Теплоснабжение жилого микрорайона г. Екатеринбург

Годовой график Женек 15.cdw
Курсовой.docx
Монтажная схема 15.cdw
Пьезометрический график Женек 15.cdw
Расчётная схема тепловой сети 15.cdw
Расчётная схема тепловой сети 15.cdw.bak
Таблица.docx
Титульник.docx
ГЕНПЛАН 15.cdw
