Проект теплоснабжения микрорайона Советского АО г. Омска

БОУ ОО СПО Омский сельскохозяйственный техникум
Проект теплоснабжения микрорайона Советского АО г. Омска (ул.Магистральная. ул. Нефтезаводская)

Введение.
Общий раздел. Краткая характеристика объекта проектирования. Обоснование целесообразности СЦТС. Исходные данные для проектирования. Климатологические условия.
Технологический раздел: Описание конструкций тепловых сетей. Выбор трассы. Выбор способа прокладки тепловых сетей и выбор тепловой изоляции. Защита трубопроводов от коррозии. Мероприятия по охране
окружающей среды.
Расчётный раздел: Теплотехнический расчёт. Гидравлический расчёт и гидравлический режим. Построение пьезометрического графика. Выбор сетевых и подпиточных насосов. Расчёт компенсаторов. Тепловой расчёт
тепловой сети.
1.Исходные данные к проекту: Генплан местности объекта проектирования.
Размеры зданий по наружному обмеру. Климатологические условия района проектирования. Внутренняя температура зданий. Таблица продолжи-тельности отопительного периода по температурным диапазонам.

Содержание

Введение
1. Общий раздел.
1.1. Краткая характеристика местности объекта проектирования
1.2. Обоснование целесообразности ЦТС.
1.3. Исходные данные для проектирования
1.4. Климатические условия для проектирования
2. Технологический раздел.
2.1. Устройство тепловых камер
2.2. Арматура данной тепловой сети
2.3. Неподвижные опоры
2.4. Компенсаторы
2.5. Прокладка трубопроводов подземная бесканальная
2.6. Эксплуатация теплосети
2.7. Защита трубопроводов от коррозии
2.8. Мероприятия по охране окружающей среды
3. Расчётная раздел
3.1. Теплотехнический расчёт
3.1. Определение объёмов зданий по наружному обмеру
3.2. Определение тепловых потерь зданий
3.2.1. Определение максимального часового расхода теплоты на отопление
3.2.2. Определение максимального часового расхода теплоты на вентиля-цию
3.2.3. Определение максимального часового расхода теплоты на ГВС
3.2.3.1. Определение среднего расхода теплоты на ГВС
3.2.4. Построение годового графика продолжительности тепловой нагруз-ки
3.3. Расчёт расходов теплоносителя
3.4. Расчёт гидравлических характеристик ТС и гидравлический режим
3.4.1. Разбивка ТС на расчётные участки
3.4.2. Определение расхода теплоносителя на расчётных участках
3.4.3. Определение расчётного диаметра на расчётных участках
Приведение определённых диаметров к стандартным
3.4.4. Определение суммы коэффициентов местных сопротивлений на рас-чётных участках
3.4.5. Определение эквивалентных длин местных сопротивлений
3.4.6. Определение приведённых длин расчётного участка
3.4.7. Определение потерь давления на расчётных участках
3.4.8. Определение потерь напора на расчётных участках
3.4.9. Определение скорости теплоносителя на расчётных участках

3.5. Построение пьезометрического графика

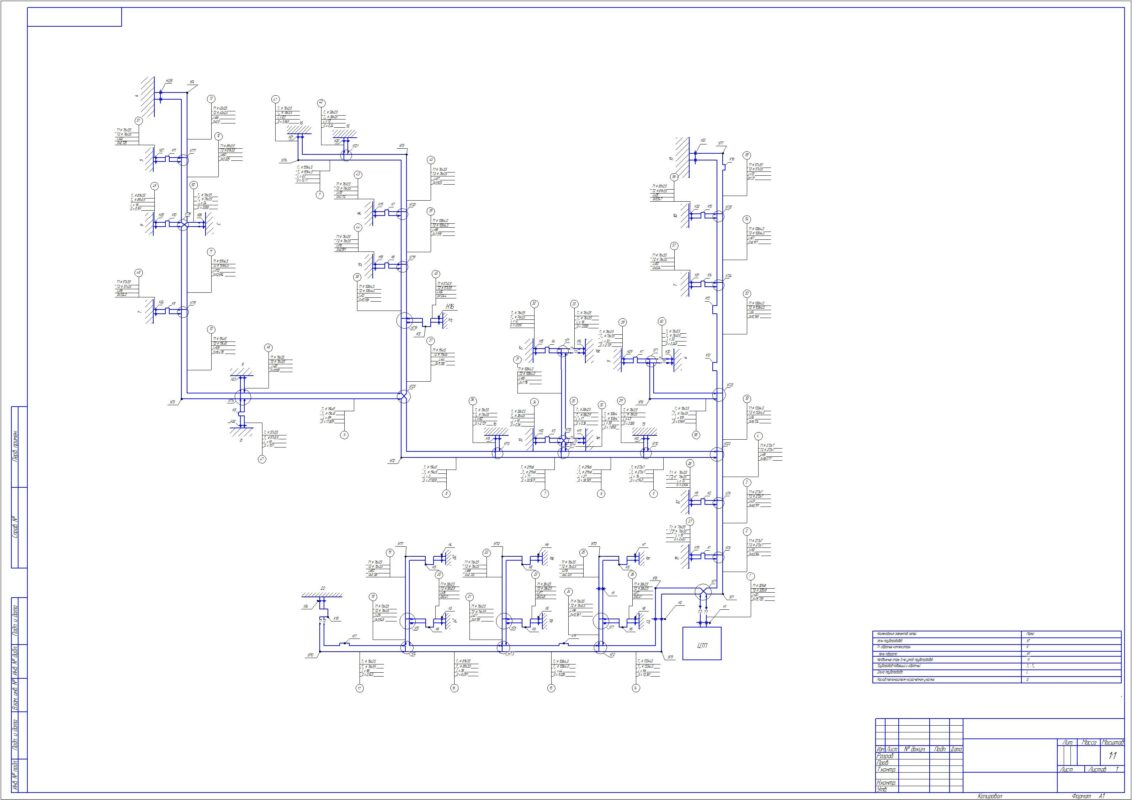

Состав: Монтажная схема тепловой сети, ЗАписка Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Проект теплоснабжения микрорайона Советского АО г. Омска

совхоз Тройцкое.doc
Чертеж4455.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
