Теплоснабжение микрорайона г. Самара

ННГАСУ, Кафедра: ТГС (Теплогазоснабжения),
дисциплина: Централизованное теплоснабжение ,
Курсовой проект  на тему Теплоснабжение микрорайона г. Самара
2018 год

ИСХОДНЫЕ ДАННЫЕ
1. Местоположение региона: г. Самара.
2. Источник теплоты: квартальная водогрейная котельная.
3. Система теплоснабжения: централизованная водяная закрытая четырехтрубная.
4. Расчетные параметры теплоносителя: τ1 = 150°С, τ2 = 70°С.
5. Вид прокладки: подземная.
1. Определение тепловых потоков на отопление, вентиляцию и горячее водоснабжение
2. Построение часовых и годового по продолжительности графиков расхода теплоты
3. Построение графика регулирования отпуска теплоты
4. Проектирование трубопроводов тепловой сети
4.1 Определение расчетных расходов теплоносителя на отопление и вентиляцию
4.2 Гидравлический расчет трубопроводов Т1 и Т2
5. Проектирование трубопроводов горячего водоснабжения
5.1 Определение расчетных расходов теплоносителя на горячее водоснабжение
5.2 Гидравлический расчет трубопровода Т3
5.3 Гидравлический расчет трубопроводов Т4
6. Подбор конструкций для тепловой сети
6.1 Построение продольного профиля
6.2 Расчет угла самокомпенсации
6.3 Расчет П-образного компенсатора
6.4 Элементы тепловых сетей
7. Подбор насосов для тепловой сети
7.1 Построение пьезометрического графика
7.2 Подбор сетевого и подпиточного насосов

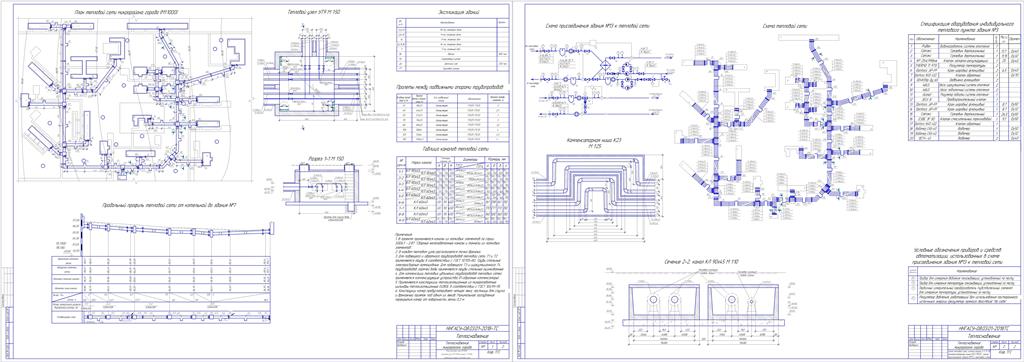

Состав: План тепловой сети, продольный профиль сети, тепловой узел, схема присоединения, компенсаторная ниша, схема тепловой сети, спецификация Язык документа

Софт: КОМПАС-3D 15.1

Сайт: www

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Теплоснабжение микрорайона г. Самара

ᮢ ஥ - ᭠ ࠩ . \.docx
ᮢ ஥ - ᭠ ࠩ . \⥦.cdw
ᮢ ஥ - ᭠ ࠩ .
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
